带伺服夹持器六自由度可打印机械臂

项目分类:工业机器人 发布时间:2022-01-21 ID:517217
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂
  • 带伺服夹持器六自由度可打印机械臂

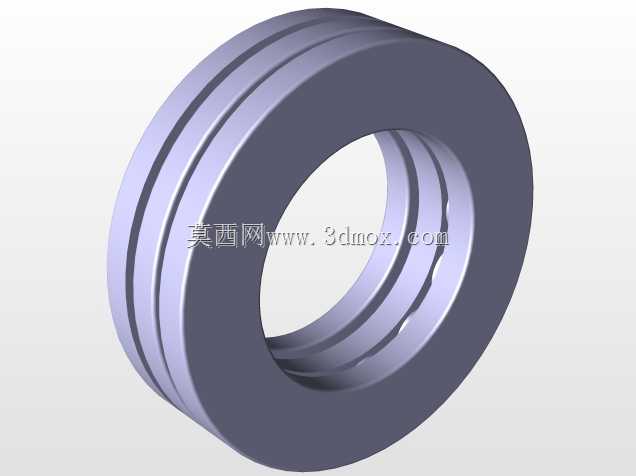

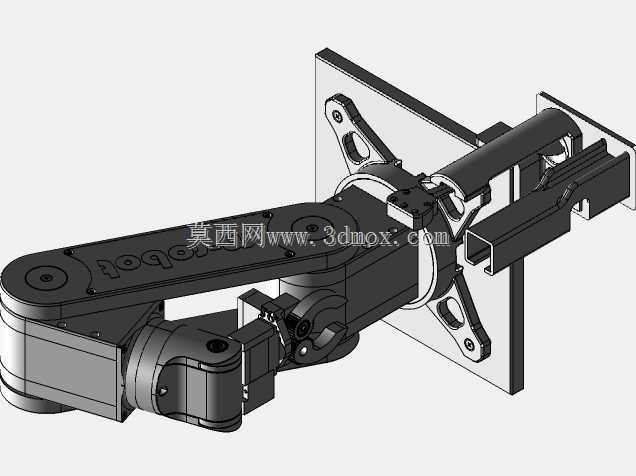

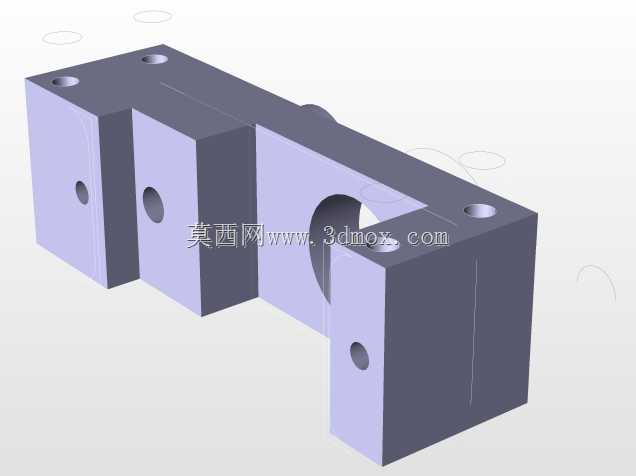

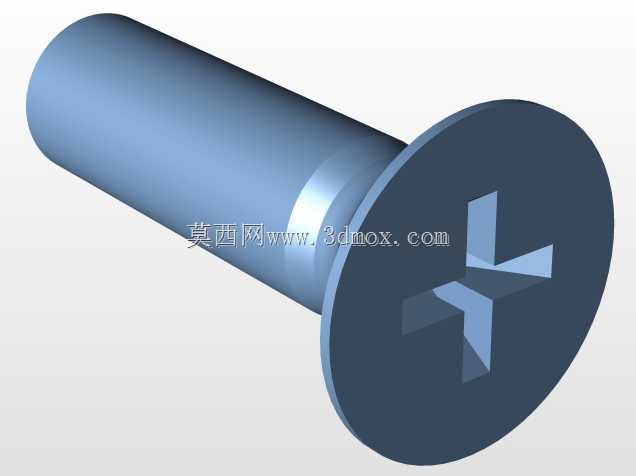

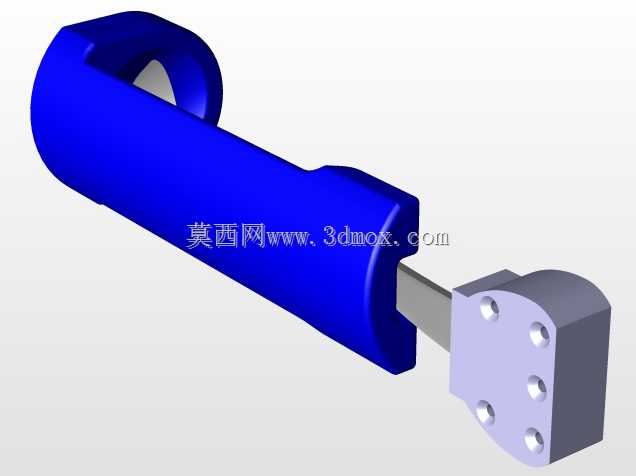

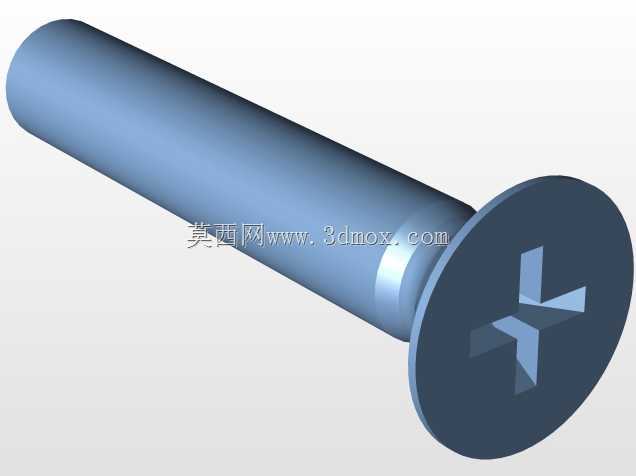

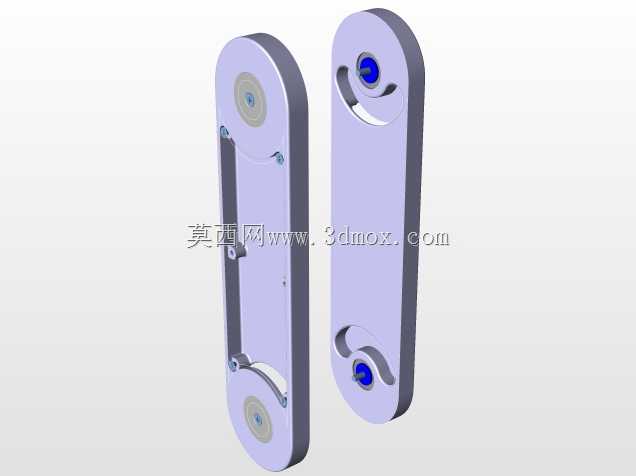

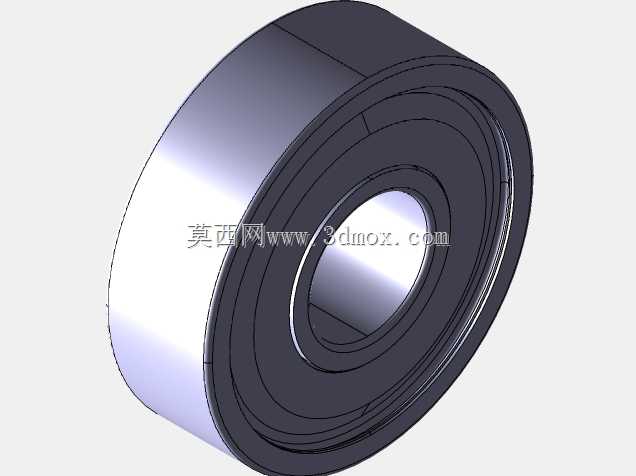

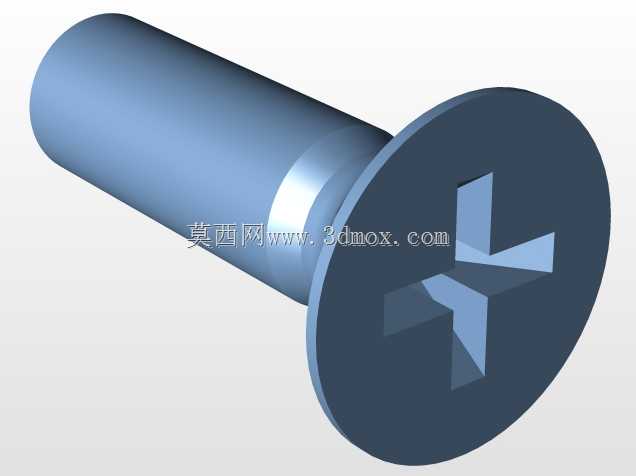

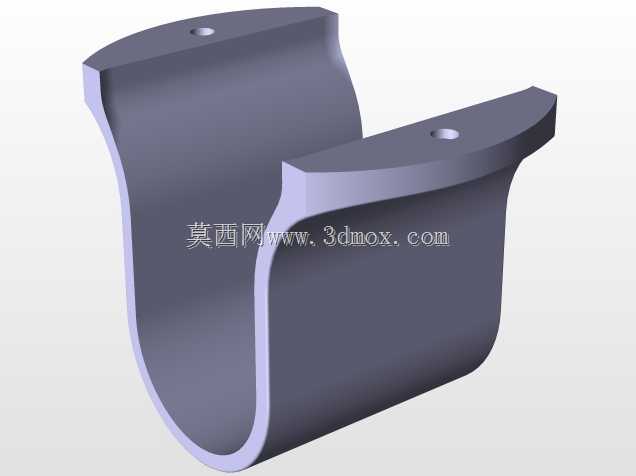

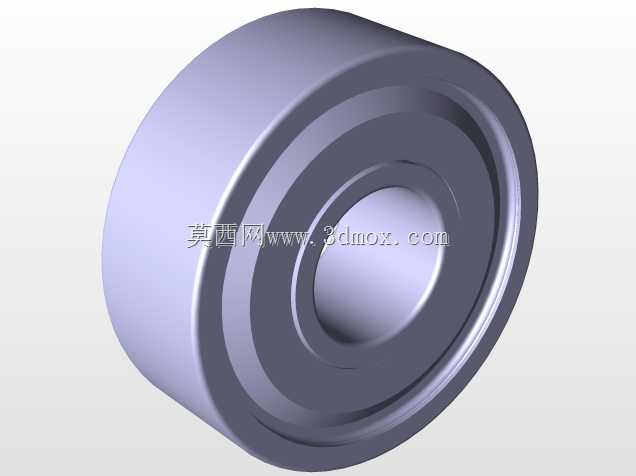

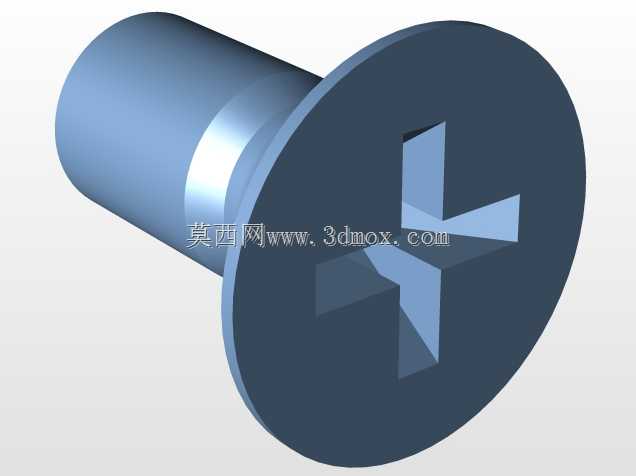

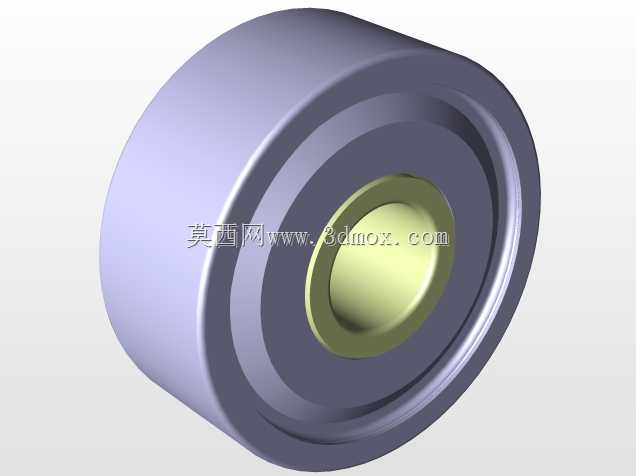

  这款多轴铰接式机械结构,核心定位是面向小型桌面级作业场景的轻量化执行单元,可覆盖实验室小物件转运、教学演示、小型工位辅助操作等多种实际使用需求,末端搭载的伺服夹持器可适配规则形状的小型工件、日常物件的夹取动作,六轴铰接的构型让其作业覆盖范围可延伸至底座周边半球形空间,能完成多姿态的角度调整,满足不同工位的操作角度要求。从结构设计逻辑来看,整机的非传动受力部件全部采用熔融沉积成型工艺的3D打印件制作,拆分的打印部件充分考虑了桌面级FDM打印机的成型尺寸边界,单个零件最大轮廓尺寸控制在常规220220250mm打印幅面以内,无需大尺寸打印设备即可完成全部结构件制作,零件拼接处采用定位凸台加螺丝锁紧的连接方式,既保证装配后的结构刚性,

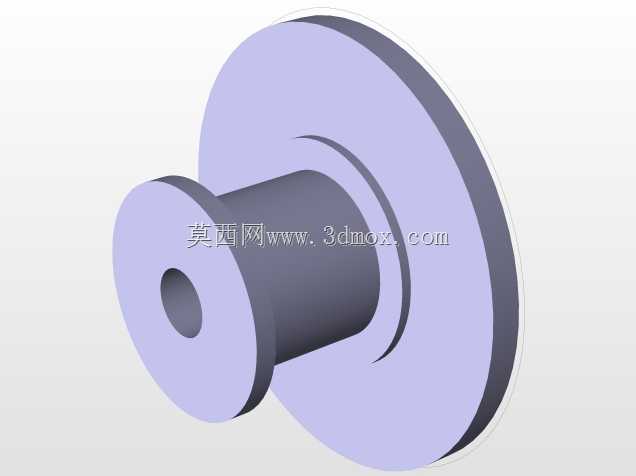

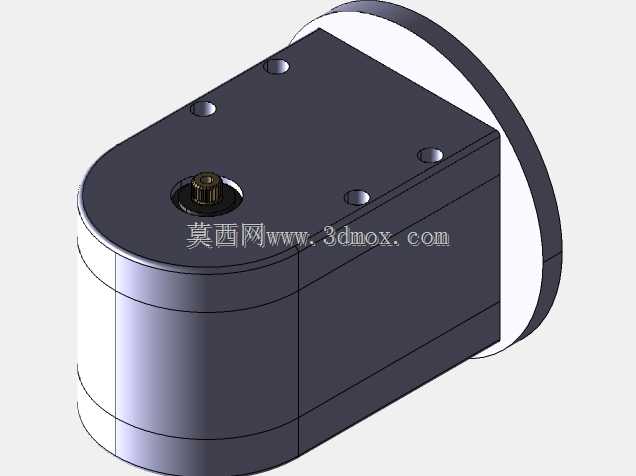

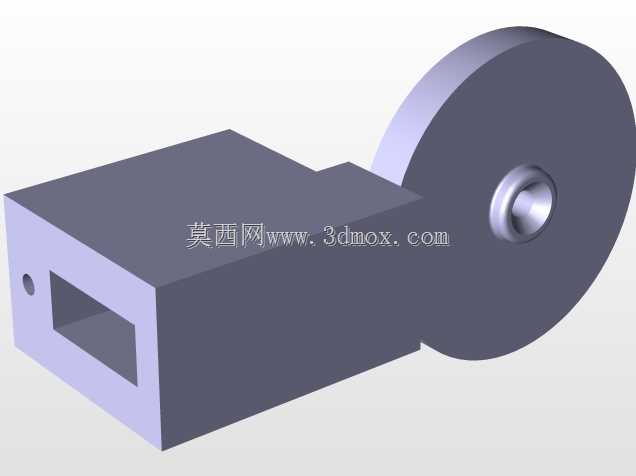

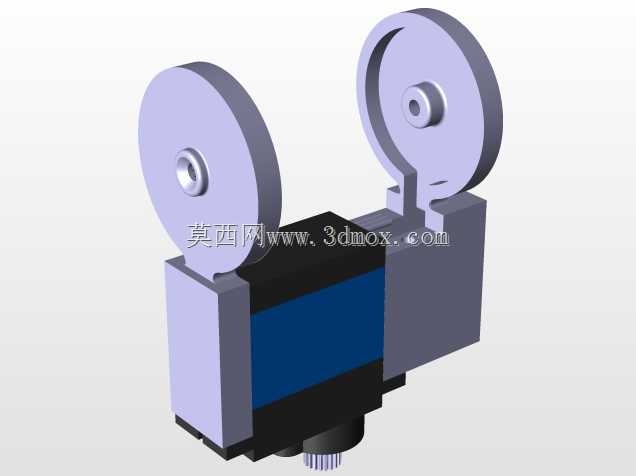

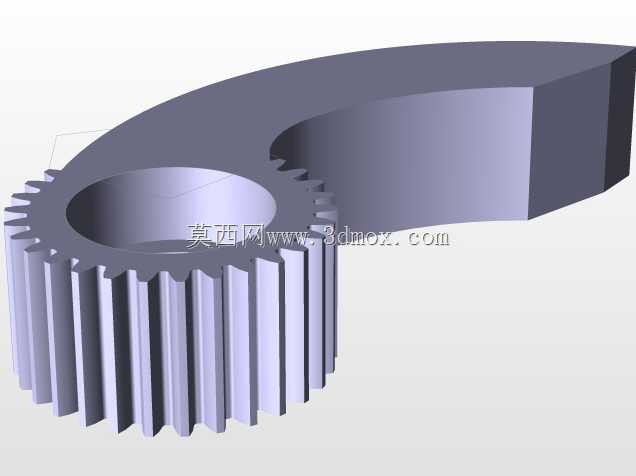

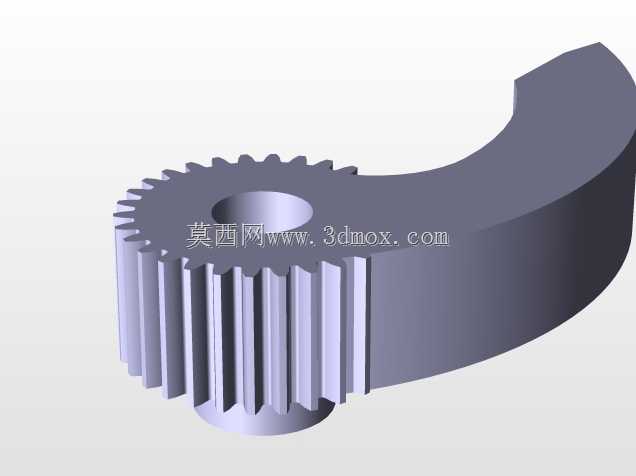

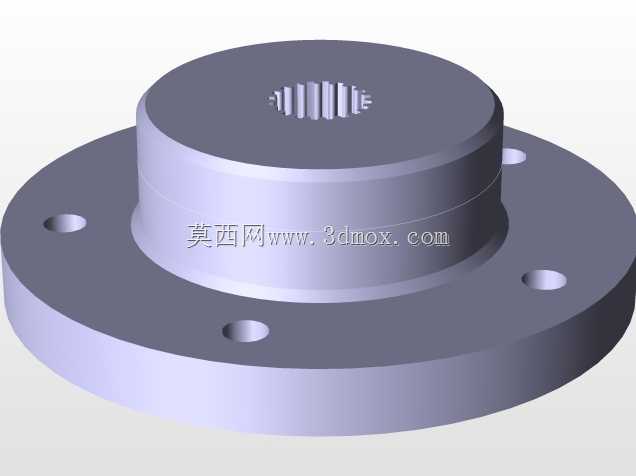

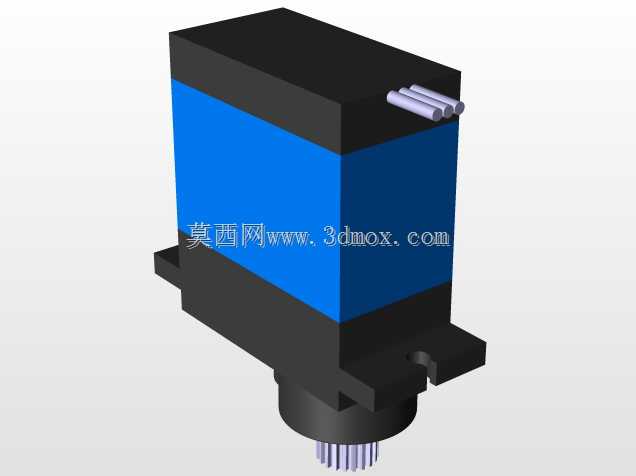

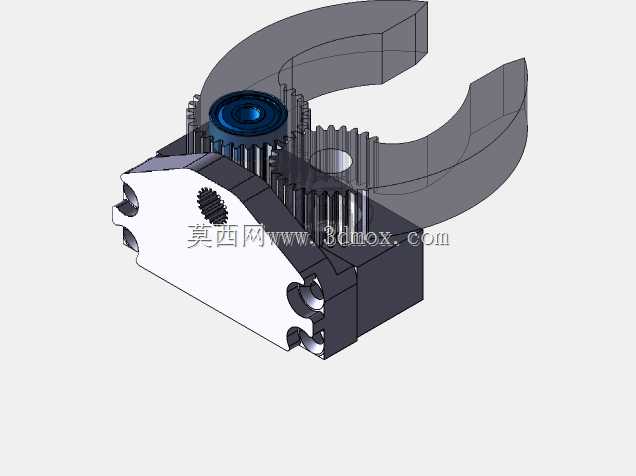

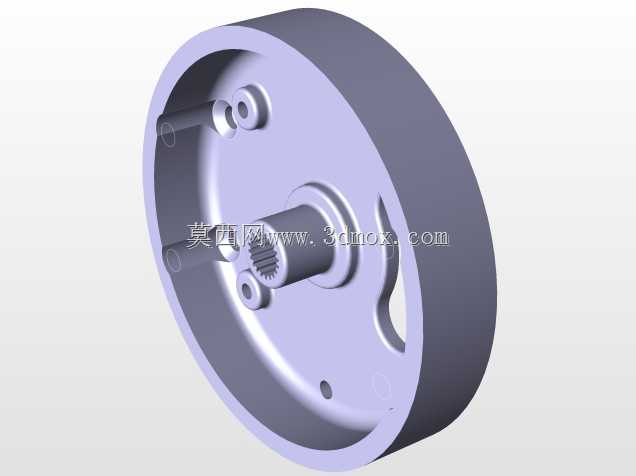

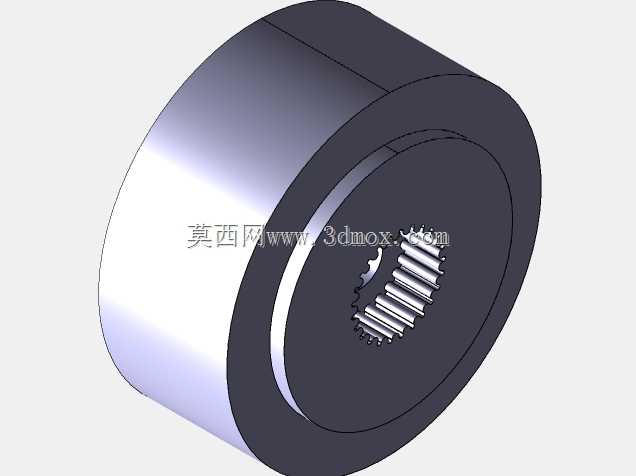

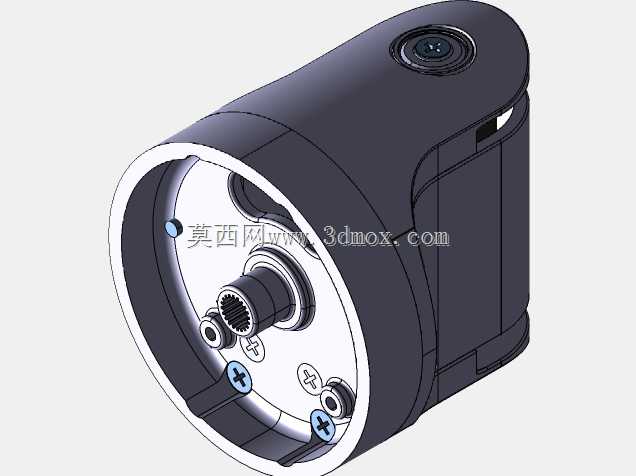

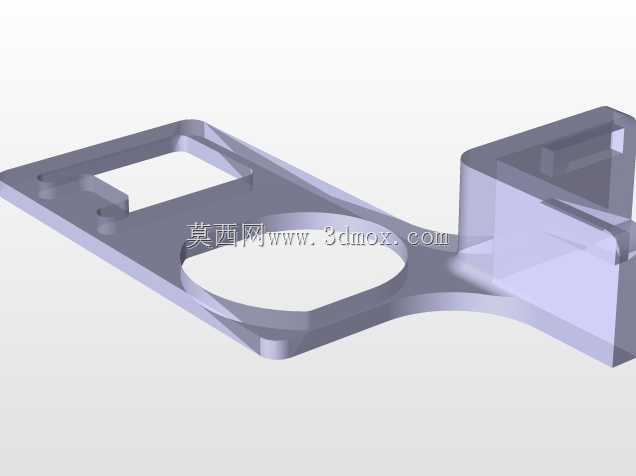

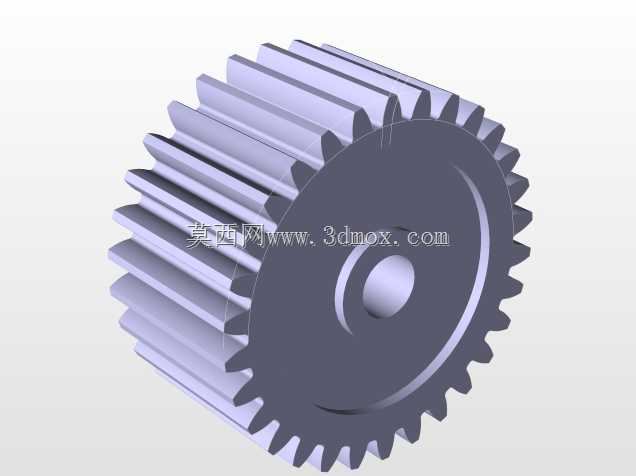

  也降低了后期维护的拆装难度。传动部分全部采用标准伺服电机作为动力输出,每个关节的舵机安装位预留了标准25T舵机盘的安装接口,可兼容市面上主流的标准金属齿伺服舵机,关节转动处的限位结构直接集成在打印件的配合面上,无需额外加装限位块,即可将每个关节的转动角度限制在舵机安全行程范围内,避免超程转动导致的舵机损坏或结构干涉。末端夹持器采用平行夹爪构型,夹指内侧预留了防滑垫片的安装槽,可粘贴橡胶垫提升夹取物件时的摩擦力,夹持力大小可通过舵机输出扭矩参数进行适配调整,针对不同重量的被夹取物件可更换对应扭矩的舵机,无需改动整体安装结构。控制层面采用集成式控制器安装位设计,底座内部预留了控制器、降压模块、接线端子的安装空间,

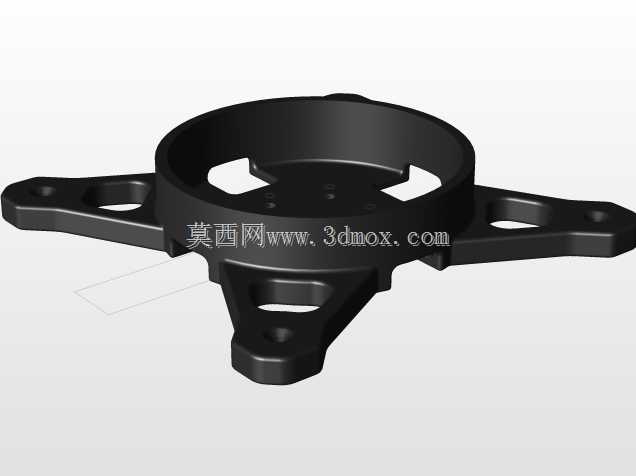

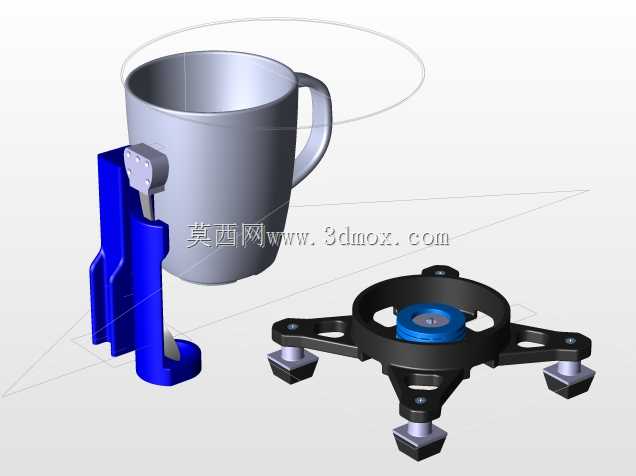

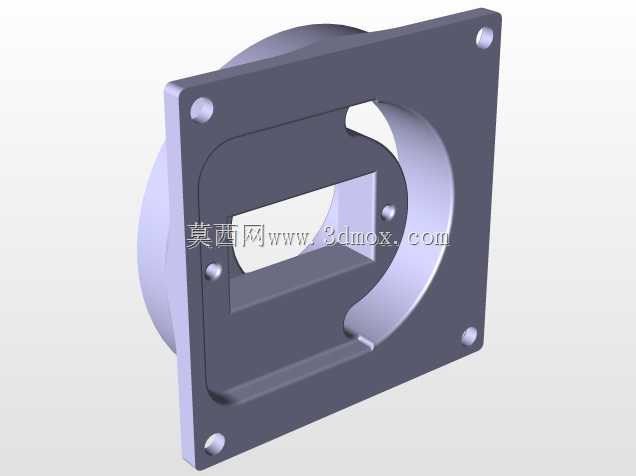

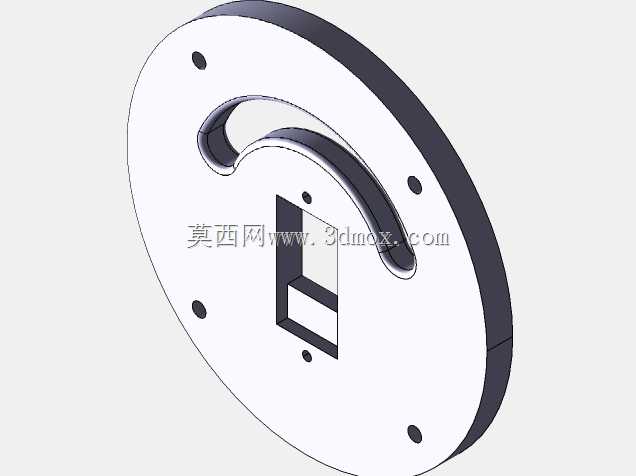

  可直接将控制板集成在底座内部,减少外部走线的杂乱问题,预设的SD卡启动程序接口可实现脱机运行,无需持续连接上位机即可完成预设动作序列的执行,适合固定流程的重复性辅助作业场景。安装边界上,底座采用方形法兰式安装结构,底部预留了四个M4螺丝的安装孔位,可直接固定在桌面、小型工作台或者移动小车上,底座整体占地尺寸控制在150mm*150mm以内,不会占用过多桌面操作空间,整机伸展后的最大作业半径可达350mm左右,完全覆盖小型桌面工位的操作范围。在实际场景适配中,该结构可根据使用需求更换不同的末端执行件,除了标配的伺服夹持器,也可更换吸盘、画笔、小型点胶头等功能部件,拓展出绘图、点胶、小型工件分拣等更多用途,

  铰接关节的转动阻尼可通过连接处的锁紧螺丝进行微调,避免长时间使用后关节出现虚位导致的定位精度下降问题。结构件的壁厚设计充分考虑了3D打印的工艺特性,受力部位壁厚设置为3mm,非受力的装饰及走线部位壁厚设置为2mm,在保证整体结构强度的前提下尽可能降低打印耗材的用量,同时所有打印零件均设计为无支撑打印结构,打印时无需添加额外支撑材料,减少后期支撑拆除的工作量,也避免支撑残留导致的配合面精度问题。走线设计上,每个关节处都预留了穿线孔位,舵机连接线可从结构件内部穿过,不会出现走线外露干扰关节转动的问题,整体外观更加整洁,也减少了外部线路被剐蹭损坏的风险。
