KST MR-320型伺服电机结构设计

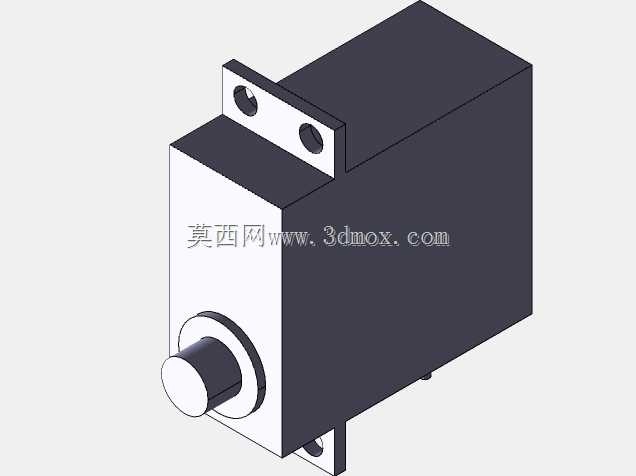

　　在自动化产线的进给工位、小型机械手的关节驱动、精密检测设备的位移调节单元里，这类小规格伺服电机的出镜率一直很高，不同于大功率伺服主打重载驱动的定位，MR-320的尺寸边界更适配安装空间局促、对驱动精度有要求的轻载场景。从结构建模的逻辑来看，这个模型还原了实际产品的安装基准特征：机身主体采用方型壳体设计，相比圆型伺服的柱面结构，方壳的平面基准更便于在安装板上做定位靠接，不需要额外加工弧形适配槽，也能减少安装时的径向转动偏差。前端伸出的输出轴采用轴伸端定位设计，轴径与轴伸长度的匹配是按照轻载传动的惯量匹配原则设定的，搭配轴端的键槽结构（模型中做了简化处理，实际量产件会根据负载类型选择光轴或带键轴），可以直接连接同步带轮、

　　小型联轴器或者精密谐波输入端，不需要额外做轴转接。机身上下侧伸出的安装耳是这个型号的典型特征，两个安装耳上的通孔同轴度、孔位与机身轴线的平行度是建模时重点还原的安装尺寸，实际装配时这两个孔直接穿装固定螺栓，将电机锁附在设备的安装立板或者水平安装座上，安装耳的厚度设定也考虑了螺栓锁紧时的承压强度，不会因为长期运行的振动出现安装耳变形导致的电机轴线偏移。从功能特性的角度，这类伺服电机自带位置反馈的内置编码器结构（模型外壳部分做了包覆处理，未展开内部编码器细节），可以实现转速、转角的闭环控制，相比步进电机的开环驱动，在低速运行时不会出现丢步问题，在点胶机的Z轴升降、贴装头的旋转驱动、小型变位机的角度调节这类需要精准停位的工位上，

　　能保证重复定位精度满足工艺要求。建模过程中特意保留了壳体的分型线特征、端盖与主壳体的连接止口细节，这些细节虽然不影响整体安装尺寸的核对，但在做设备整体装配干涉检查时，可以避免出现端盖突出部分与周边走线槽、传感器支架的空间冲突。实际选型应用时，这个尺寸段的伺服电机通常搭配200W以内的驱动功率，额定转速在3000转每分区间，适配的负载惯量一般不超过电机转子惯量的5倍，在做结构布局时，除了核对安装耳的孔位尺寸、输出轴的轴径与伸出长度，还要预留出电机尾部编码器接线的走线空间，模型中尾部的壳体长度就是按照实际接线端子的占用空间设定的，避免布局时把电机尾部贴紧设备壁板导致接线插头无法安装。另外，方型壳体的四个平面也可以作为传感器的安装基准，

　　比如在需要做电机转速冗余检测的工位，可以直接在壳体侧面贴近输出轴的位置安装霍尔传感器，不需要额外做传感器安装支架，这也是方壳伺服相比圆壳伺服在紧凑设备布局里的优势。在做三维装配校核时，这个模型的重量参数（按照实际铝合金壳体加内部定子转子的密度设定）也可以直接导入设备整体的重心计算模块，帮助核算小型移动轴比如龙门式点胶机X轴的负载重量，匹配对应的直线导轨和驱动皮带规格。很多刚接触设备设计的工程师在选伺服时，容易只关注功率和扭矩参数，忽略安装耳的位置、输出轴的台阶尺寸、尾部接线的空间占用，最后到装配阶段才发现干涉问题，这个精准还原外形安装尺寸的模型，刚好可以在方案设计阶段就把这些边界条件核对清楚，减少后期改图的工作量。比如在做小型桌面级机械手的腰部旋转驱动时，把这个电机模型导入装配体，直接可以核对安装耳与机械手底座立板的孔位是否对齐，输出轴与谐波减速器的输入孔是否同轴，电机尾部是否会和底座内部的走线空间冲突，不需要等拿到实物样品再做尺寸核对，能大幅缩短方案迭代的周期。壳体表面的散热筋结构虽然在这个小功率型号上做了简化，但实际建模时保留了壳体的壁厚特征，在做热仿真分析时，可以直接赋予对应的铝合金材料参数，模拟电机长期额定运行时的壳体温升，核对周边的塑胶件、走线是否会因为电机温升出现老化加速的问题。
