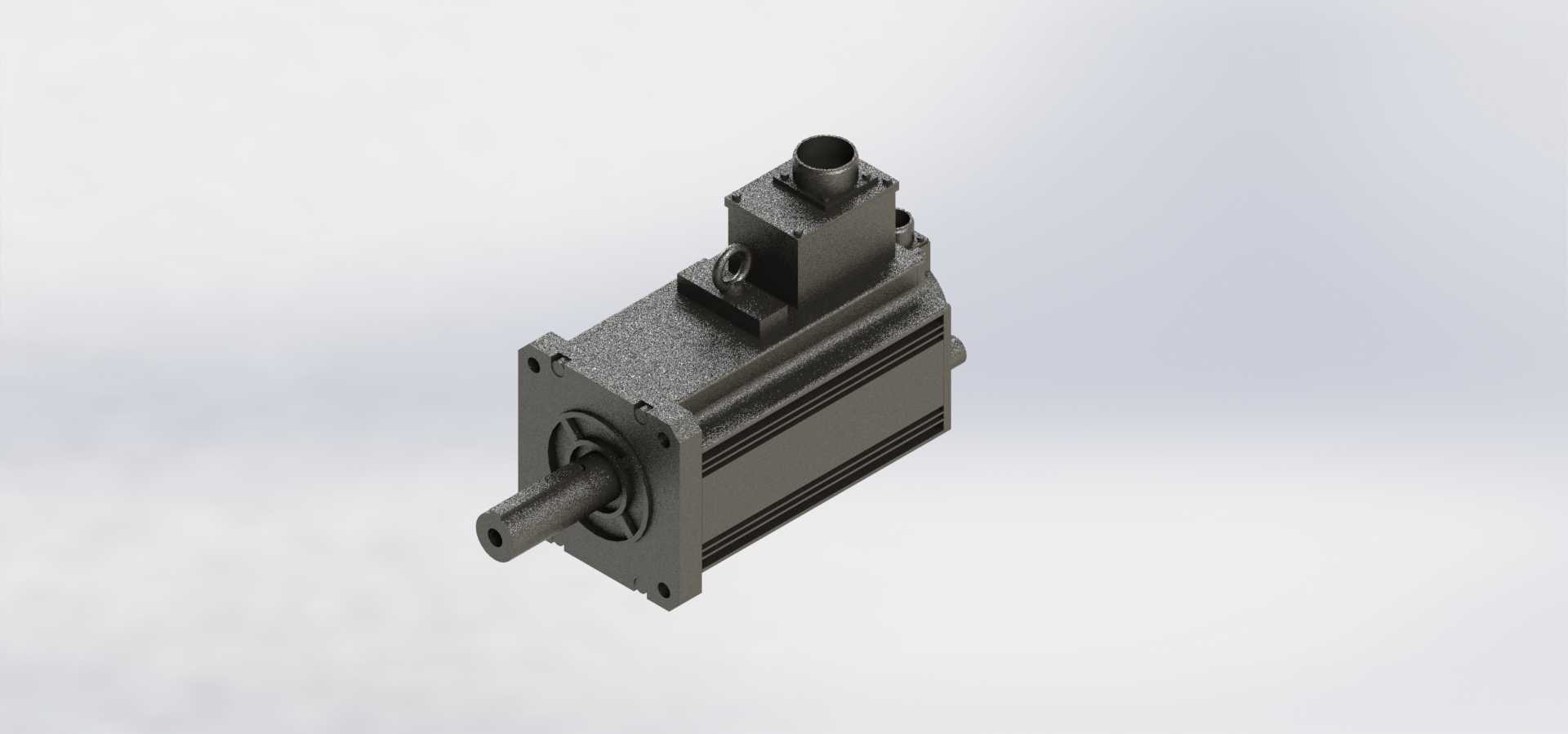

欧姆龙R88M系列6000W伺服电机三维结构

　　在自动化产线的运动控制环节里，伺服电机是决定点位精度、动态响应速度的核心执行部件，这款6000W功率等级的欧姆龙伺服电机，常被用在中大型负载的传动场景里，比如光伏组件排版机的横移轴、锂电叠片机的主驱动轴、包装机械的牵引送料轴，还有数控机床的进给轴这类对转速波动、位置跟随误差有严苛要求的工位。从实际选型适配的角度看，这个功率段的电机刚好覆盖了10N·m到20N·m区间的持续扭矩输出需求，不需要额外搭配大减速比的行星减速机就能直接驱动中等惯量的负载，能减少传动链的背隙累积，提升整套运动机构的重复定位精度。

　　从三维建模的结构还原度来看，模型完整复现了电机本体的所有安装边界特征：前端的方形安装法兰做了精准的安装孔位复刻，四个通孔的中心距、孔位倒角、止口的配合公差都和实物一致，结构工程师在做设备布局的时候，可以直接调用这个模型做干涉检查，不需要反复核对二维样本的尺寸参数。输出轴的细节也做了完整还原，包括轴伸长度、键槽尺寸、轴端的中心工艺孔，还有轴表面的粗糙度特征，做联轴器选型、传动件配合的时候能直接匹配尺寸，不用二次修正模型。电机尾部的编码器接线盒、动力线接头的位置和外形也完全参照实物建模，接线盒的出线方向、接头的螺纹规格对应的外形尺寸都做了还原，在做电气布线、线槽布局的时候能提前预留出线空间，避免实际装配的时候出现线缆和周边结构件干涉的问题。

　　电机本体的散热结构也在模型里有完整体现，外壳的轴向散热筋的高度、间距、圆角过渡都和实物一致，在做设备热仿真、散热风道设计的时候，能直接导入模型做流场分析，不需要重新简化外壳结构。从设计思路上看，这款中功率伺服电机采用了方形机座的设计，相比同功率的圆形机座电机，方形外壳的安装贴合面更大，在做壁挂式安装、电机座垂直安装的时候，连接刚性更好，能降低高速运行时的整机振动。电机的整体长度控制在紧凑的区间内，在做龙门结构、多轴排布的设备设计时，能节省轴向的安装空间，避免相邻轴的电机出现空间冲突。

　　实际应用中，这款电机的转子惯量匹配区间比较宽，既能适配低惯量的高速往复运动场景，比如点胶机的快速移位轴，也能通过参数调整适配高惯量的传送带驱动、转盘驱动类负载，不需要更换电机型号就能覆盖多种工位的驱动需求。模型里还还原了电机本体的油封、密封圈的安装槽位置，在做有切削液、粉尘的加工设备适配时，能直接参考密封结构的位置设计防护盖板，提升电机在恶劣工况下的使用寿命。做设备三维布局的时候，这个模型的重量、质心位置也和实物参数匹配，在做整机的受力分析、机架强度校核的时候，能直接加载质心载荷，计算出机架需要的支撑强度，避免设备运行时因为电机重量导致的机架变形问题。

　　从安装维护的角度，模型上预留的电机吊环孔位置也做了准确还原，在做大型设备的装配工艺设计时，可以直接参考吊环孔的位置设计吊装工装，规划装配时的电机吊装路径，减少现场装配的调整时间。接线盒的开盖方向、固定螺丝的位置也在模型里有体现，做设备维护空间预留的时候，能提前留出接线、调试的操作空间，避免后期维护的时候需要拆除周边其他部件才能操作电机接线。整体来看，这个三维模型的细节还原度完全能满足结构设计阶段的选型、布局、干涉检查、仿真分析的全流程需求，不需要工程师花费额外时间重新测绘建模，能大幅缩短设备开发的前期设计周期。
