ComAir Rotron风机防护网罩结构设计

　　在工业散热通风系统的实际搭建中，风机护罩是容易被忽略但直接影响设备运行安全与防护等级的关键部件，本次涉及的ComAir Rotron系列护罩，主要适配Caravel系列轴流风机，可直接等效替换Orion G254-10P型号的配套护罩，在机柜散热、工业设备通风、电子控制柜冷却等场景中应用广泛。这类护罩的核心作用，首先是物理防护，避免运行过程中人员肢体、外部杂物触碰高速旋转的风机叶轮，防止机械伤害与叶轮卡滞故障，同时不会过度阻碍风道流通，保证风机的散热通风效率。

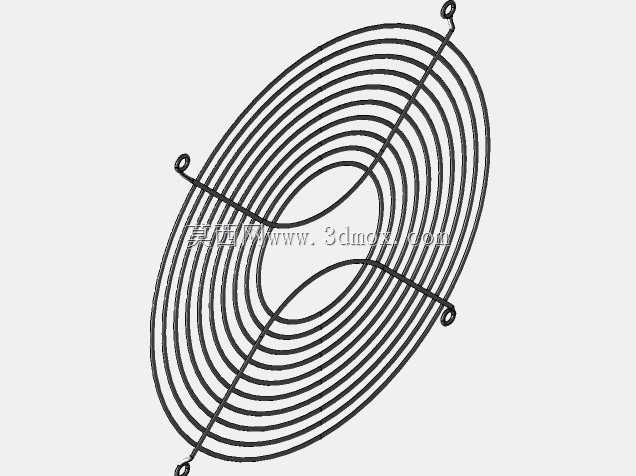

　　从实际安装适配的角度看，该护罩的安装固定孔采用173.99mm正方形布局，这个尺寸是严格匹配对应型号风机的安装孔位公差设计的，安装时无需额外打孔改孔，可直接与风机端的安装螺柱对位锁紧，适配的风机叶轮直径为224mm，对应适配246mm规格的风机外框，整个护罩的外轮廓尺寸完全覆盖风机的进风/出风端面，不会出现防护缺口。设计时首先要考虑的是防护间隙，护罩的栅格间距控制在安全范围内，既可以阻挡直径大于安全阈值的异物进入风机流道，又能尽可能降低风阻，避免因为护罩的存在导致风机风压损失过大，影响散热效果。

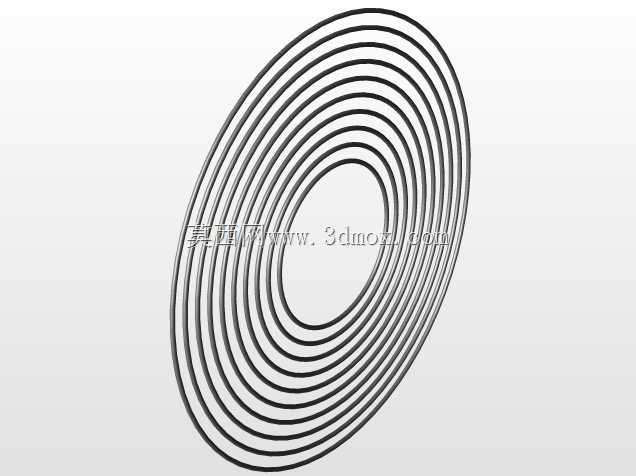

　　在结构设计思路上，这类风机护罩通常采用一体成型的结构，边框做加厚处理，保证安装时的结构强度，不会因为安装锁紧力导致边框变形，也能在长期受风机运行振动的工况下避免开裂、松脱问题。栅格部分采用均匀排布的筋条结构，筋条的走向顺着风机的出风方向做微小的弧度优化，减少气流通过时的紊流产生，降低通风噪音。固定孔位处做局部的沉台设计，一方面可以让安装螺钉的头部沉入护罩表面，不会突出剐蹭周边布线或者其他部件，另一方面也能增强孔位处的结构强度，避免多次拆装后孔位开裂。

　　从实际选型应用的场景来说，这类护罩除了配套原厂风机使用，在老旧设备的风机替换、散热系统改造项目中也非常实用，当现场需要替换故障的同规格风机，或者原有护罩出现破损、变形需要更换时，这种标准化孔位的护罩可以直接适配，不需要重新测绘设计，大幅缩短现场维护的周期。在工业控制柜的散热布局中，护罩通常安装在柜体外侧的风机安装位，既可以防止柜外的杂物、虫鼠进入柜内触碰带电部件与旋转叶轮，也能在一定程度上引导气流走向，让柜内的热空气更顺畅地排出，避免气流在护罩处形成涡流导致散热效率下降。

　　设计这类护罩的三维模型时，需要重点把控安装孔位的位置度公差，四个固定孔的相对位置误差必须控制在允许范围内，否则会出现安装对位困难、螺钉无法穿入的问题，同时护罩的内圈直径要略大于风机叶轮直径，保证叶轮旋转时不会和护罩产生刮擦，预留足够的安全间隙。栅格的筋条厚度需要兼顾强度与风阻，过厚会增加风阻影响通风，过薄则会导致结构强度不足，受到外力碰撞时容易变形损坏，甚至触碰叶轮造成风机故障。边框的厚度要匹配常用的安装螺钉长度，保证螺钉锁紧后有足够的啮合长度，不会因为振动出现松脱。

　　在实际的工程应用中，这类风机护罩的材质通常根据使用环境选择，普通室内工控场景多采用ABS或者PP注塑材质，重量轻、成本低、绝缘性能好，适合控制柜内的使用场景；如果是户外或者有腐蚀、高温的工况，则会选用金属材质的护罩，表面做喷塑或者镀锌处理，提升耐候性与结构强度，但对应的三维模型结构是通用的，只需要在出工程图时标注对应的材质与表面处理要求即可。建模过程中需要注意栅格与边框的过渡圆角处理，避免应力集中，在长期受振动的工况下，应力集中的位置很容易出现疲劳开裂，合理的圆角过渡可以大幅提升部件的使用寿命。

　　另外，这类护罩的安装方向没有强制要求，但在实际装配时，通常会将栅格的导流方向顺着风机的旋转方向，进一步降低风阻与噪音，这一点在模型设计时不需要做强制的方向限定，只需要保证孔位的对称性即可，方便现场根据实际布线、周边部件的位置调整安装方向。对于设备结构设计人员来说，选用这类标准化的护罩，可以直接将模型导入装配体中，不需要从零开始建模，大幅提升设计效率，同时因为是成熟的标准化部件，后续采购、替换的供应链也非常成熟，不会出现定制部件交期长、成本高的问题。在做散热仿真分析时，也可以直接调用这类护罩的风阻参数，更准确地评估整个散热系统的通风效率，避免因为护罩的风阻估算错误导致散热设计余量不足，出现设备运行过热的问题。
