户外柴火收纳置物金属框架结构设计

　　做户外露营装备配套结构设计快八年，经手的收纳类框架少说也有几十套，这次的柴火收纳框架，是去年给营地配套做的定制款改型，最初的需求来自营地运营方——秋冬露营季用户自带柴火零散堆放，既占帐篷边的活动空间，又容易被夜露打湿点不着，之前用的塑料收纳箱装不了多少，还容易被尖锐的木柴端头戳破，木托盘又太矮，地面返潮照样会浸到下层柴火。

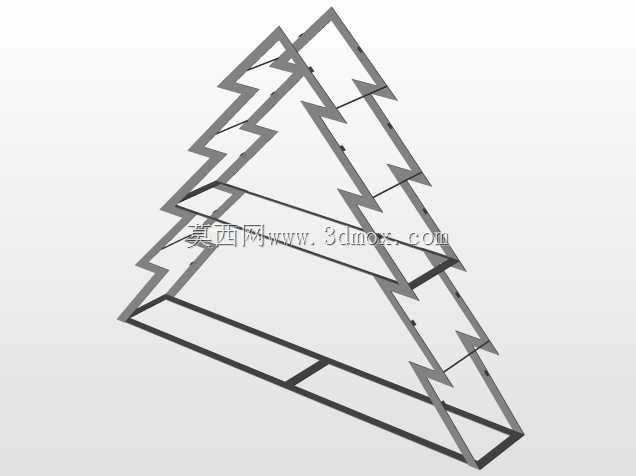

　　一开始画草图的时候，最先敲定的是整体的三角轮廓，不是为了做造型博眼球，是三角形的框架在户外非硬化地面的适应性最好，营地的地面多是草地或者碎石地，很难做到完全水平，三角支撑的三个落地点只要找相对平实的位置，不用额外调平就能放稳，比矩形框架少了一个调平支撑点的工作量，营地工作人员挪动布置的时候省不少事。整体外轮廓尺寸定的是底边长度1200mm，垂直高度1100mm，侧边斜边的倾斜角度做的是62度，这个角度是反复算过的，太陡的话叠放的柴火容易往外滑，太缓又会压缩内部的有效收纳空间，62度的倾角下，截成400mm标准长度的木柴顺着斜边码放，最外层的木柴重心刚好落在框架底边的支撑范围内，哪怕堆到顶部也不会出现倾翻的情况。

　　框架的杆件全部用的是20mm×20mm的方管，壁厚选的1.5mm，不是随便选的规格，之前做过同类型的柴火架用1.2mm壁厚的，装满湿柴的时候总重量能到80公斤以上，用了三个月就出现了杆件弯折的情况，1.5mm壁厚的方管做这个尺寸的框架，单根杆件的抗弯强度足够支撑满载的荷载，整体重量也不会太重，整架焊完之后净重不到12公斤，一个成年人就能单手拎着挪动，营地转场布置的时候不用两个人抬。杆件之间的连接全部用的是满焊，没有用螺栓拼接，一是户外环境螺栓容易生锈，时间长了拆不动还会晃，二是满焊的框架整体刚性更好，不会因为经常挪动出现节点松动的情况，焊完之后所有的焊疤都做了打磨倒圆角，避免尖锐的焊渣刮破露营者的衣物或者划到手，表面做的是喷塑处理，哑光黑的涂层耐刮还防雨水锈蚀，放在户外用个三五年不会掉漆生锈。

　　框架内部做了三层横向的分隔挡杆，间距是300mm，不是均匀分布的，最下层离地面的高度留了150mm，这个高度是为了避开地面的积水和返潮，哪怕下过小雨地面有积水，下层的柴火也不会被泡到，中间两层的挡杆是用来分层码放木柴的，避免所有木柴的重量都压在最底层，拿取的时候也不用把上层的木柴全部搬下来，抽中间层的木柴就能用。两侧的挡杆做的是锯齿状的阶梯造型，这个设计是之前改了三版才定的，最初做的是直挡杆，码放短木柴的时候容易从侧边的缝隙掉出来，锯齿状的阶梯相当于在侧边形成了一个个小的挡边，不管是200mm的短木柴还是400mm的标准长度木柴，都不会从侧边滑落，而且锯齿的凸起高度只有20mm，不会突出太多勾到旁边的帐篷布或者露营装备。

　　安装边界这块当时也考虑得很细，框架的三个落地端都焊了50mm×50mm的方形垫片，不是直接把方管切平落地，垫片能增大和地面的接触面积，放在软草地上的时候不会陷进土里，放在硬化的水泥地面上也不会因为方管的硬边刮花地面。整个框架没有突出的尖锐部件，所有的杆件端头都做了封板焊接，哪怕小朋友在营地跑闹不小心碰到，也不会被划伤。实际在营地投用之后，除了放柴火，不少露营者还会把它当成临时的置物架，放露营装备、烤具之类的，后来我们在改型的时候特意把顶层的挡杆做了加宽处理，偶尔放个露营灯或者小烤盘也不会掉。

　　做这类户外收纳框架，最容易忽略的就是实际使用场景里的细节，比如很多人做柴火架只考虑承重，不考虑地面的不平整、不考虑木柴长短不一的情况、不考虑户外的锈蚀和磕碰问题，这款框架在设计的时候把这些实际使用里会碰到的问题都提前做了规避，没有多余的装饰结构，所有的造型都是为了实际使用服务，没有为了好看加没用的部件，加工起来也简单，普通的方管切割焊接就能做，不需要复杂的折弯或者冲压工序，批量生产的成本也不高，不管是商用营地还是家庭庭院用，都能适配。
