汽车发动机气缸密封垫片结构设计

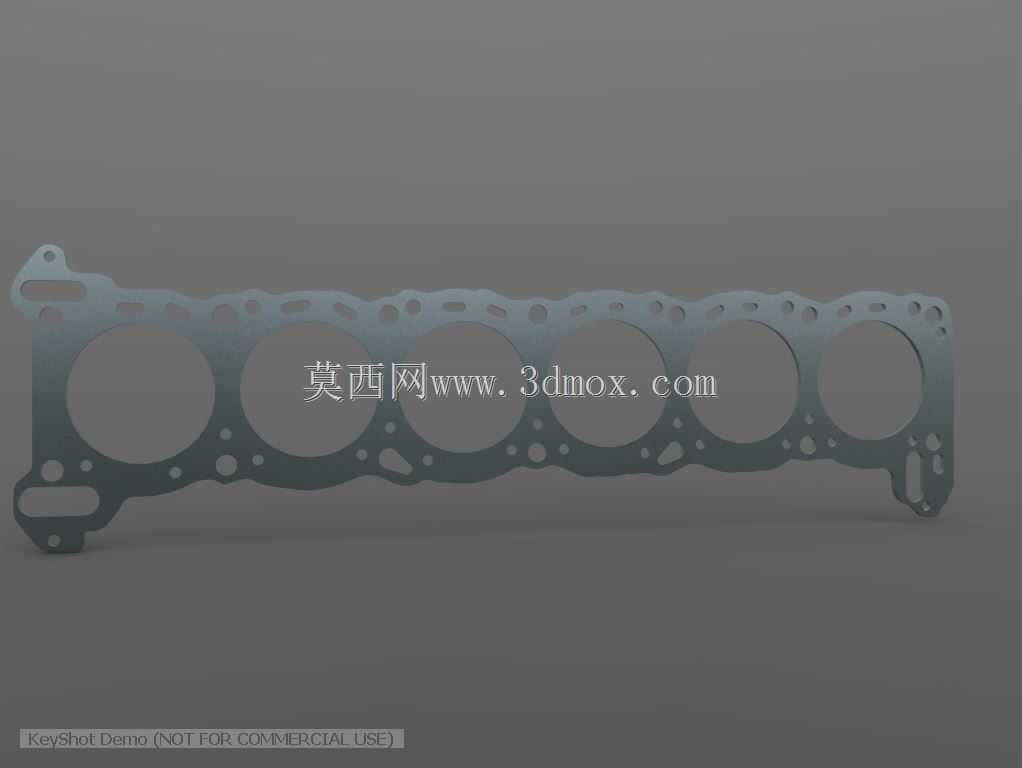

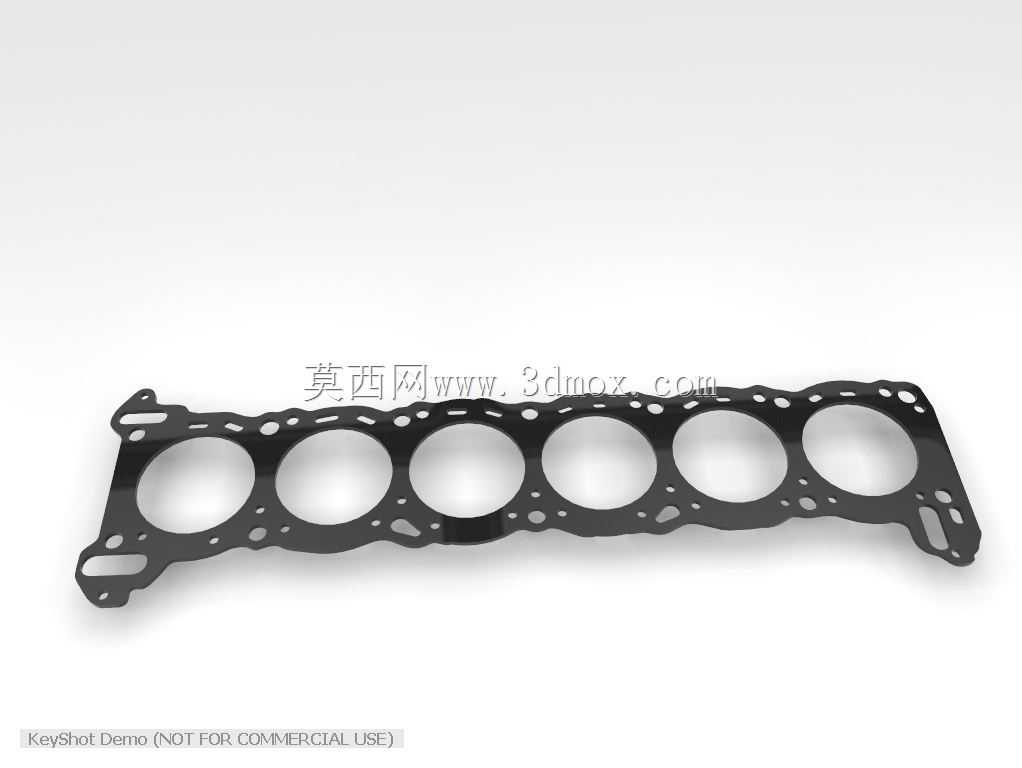

　　在往复式内燃机的装配体系中，气缸密封垫片是承担缸体与缸盖结合面密封功能的核心零部件，其密封性能直接决定发动机的压缩压力稳定性、机油与冷却液的隔离效果，是影响发动机整机可靠性的关键易损配套件。这类垫片的安装边界完全匹配对应机型的缸体顶面轮廓，整体沿气缸列排布方向呈长条形延展，厚度根据发动机压缩比设计要求、缸盖螺栓预紧后的压缩量设定，常规厚度区间在1mm至2mm之间，安装时需完全对齐缸体顶面的定位销孔、螺栓过孔、水道孔、油道孔与燃烧室开口，任何孔位的错位都会直接引发密封失效故障。

　　从实际应用场景来看，这类垫片需要同时应对三类密封需求：其一是燃烧室的高压燃气密封，发动机做功冲程中燃烧室内瞬时压力可达数十个大气压，温度超过千摄氏度，垫片在对应燃烧室的开口位置需要设置金属护圈或者复合密封筋结构，通过螺栓预紧力产生的局部压应力，阻断高压燃气从结合面缝隙窜出的路径，避免出现缸压不足、动力下降的问题；其二是冷却水道的密封，缸体与缸盖之间的循环水道需要靠垫片实现隔离，防止冷却液渗入燃烧室或者油道，避免出现机油乳化、发动机过热的故障；其三是润滑油道的密封，需要阻断机油从结合面渗漏的路径，保证润滑系统的油压稳定，避免机油异常损耗。

　　在设计思路层面，这类垫片的轮廓构建需要完全贴合缸体顶面的实际形貌，所有孔位的位置度公差需要与缸体、缸盖的对应孔位公差匹配，避免安装时出现干涉。建模过程中，垫片上的各类密封孔位需要根据对应通道的截面形状做适配设计，燃烧室开口的密封筋需要围绕每个缸孔做环形连续布置，螺栓过孔周围需要设置局部的压紧凸台，保证螺栓预紧力能够均匀传递到密封面上，避免出现局部压应力不足导致的密封失效。垫片的外轮廓需要避开缸体顶面的加强筋、凸台等结构，同时预留出足够的安装避让空间，防止装配过程中垫片被挤压变形。

　　从功能特性来看，这类垫片在装配后会在缸盖螺栓的预紧力作用下产生微量的弹性变形，填补缸体与缸盖结合面的微观加工不平度，在发动机冷热交变的工作过程中，还需要能够补偿缸盖与缸体因热膨胀系数差异产生的微量相对位移，持续保持密封面的接触压力稳定。垫片上的不同功能区域需要根据密封介质的特性匹配对应的密封结构，燃气密封区域需要更高的压应力与耐温性能，水套与油道密封区域则需要兼顾耐油、耐冷却液腐蚀的性能，同时保证足够的弹性补偿能力。

　　在实际的建模实践中，这类垫片的外轮廓与内部孔位多采用样条曲线拟合构建，能够精准还原实际产品的复杂轮廓形貌，虽然这类练习模型未做完全的工程化参数定义，但其轮廓布局、孔位排布逻辑完全遵循真实气缸垫的设计规则，能够帮助结构设计从业者熟悉这类密封件的设计要点，理解发动机缸体结合面的密封需求，掌握平面密封类零件的建模思路与轮廓构建方法。在设备选型与配套环节，这类垫片属于发动机大修的必换配件，选型时需要严格匹配发动机的机型、缸径、气缸数，保证所有孔位的位置、尺寸与原机设计一致，安装时需要按照规定的扭矩顺序、扭矩值分次拧紧缸盖螺栓，保证垫片各区域的压紧力均匀，避免因安装不当导致的密封失效。
