菱形网面边框式金属过滤板结构设计

　　在暖通空调进风段、工业除尘设备预过滤层、新风系统初级过滤单元这类需要兼顾通风通流与大颗粒杂质拦截的场景中，这类带边框的菱形金属网板是应用频次极高的基础构件。不同于化纤滤材的一次性过滤耗材，金属材质的网板可反复冲洗清洁，适配高温、高湿、存在少量油污的工业通风工况，不会出现滤材受潮变形、纤维脱落的问题，在车间送风系统、设备散热进风口、涂装线排风初滤段都能长期稳定服役。

　　从实际使用的功能逻辑来看，这款构件的核心作用是拦截气流中携带的毛发、絮状纤维、粒径较大的金属切屑或粉尘团，避免这类大尺寸杂质进入后端精滤段造成滤材快速堵塞，或是直接附着在散热翅片、风机叶轮表面影响设备换热效率与动平衡。菱形网面的斜向交错结构相比直纹方格网，在相同开孔率下拥有更好的结构抗形变能力，气流穿过时的紊流程度更低，不会产生额外的风阻噪音，同时网丝的倾斜角度能让被拦截的杂质在重力作用下顺着网丝斜面滑落至集尘槽，减少网孔堵塞的概率，延长人工清洁的间隔周期。

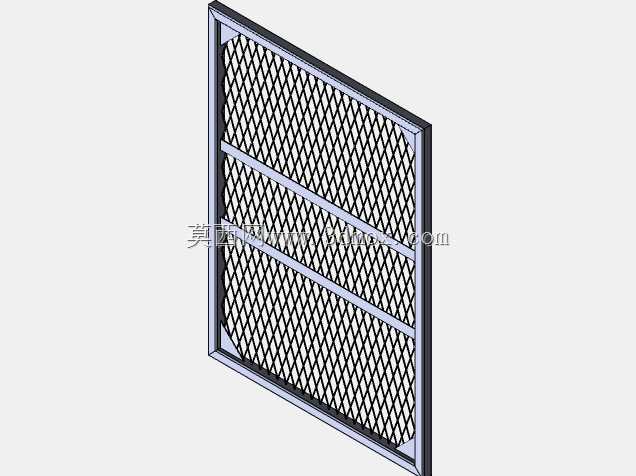

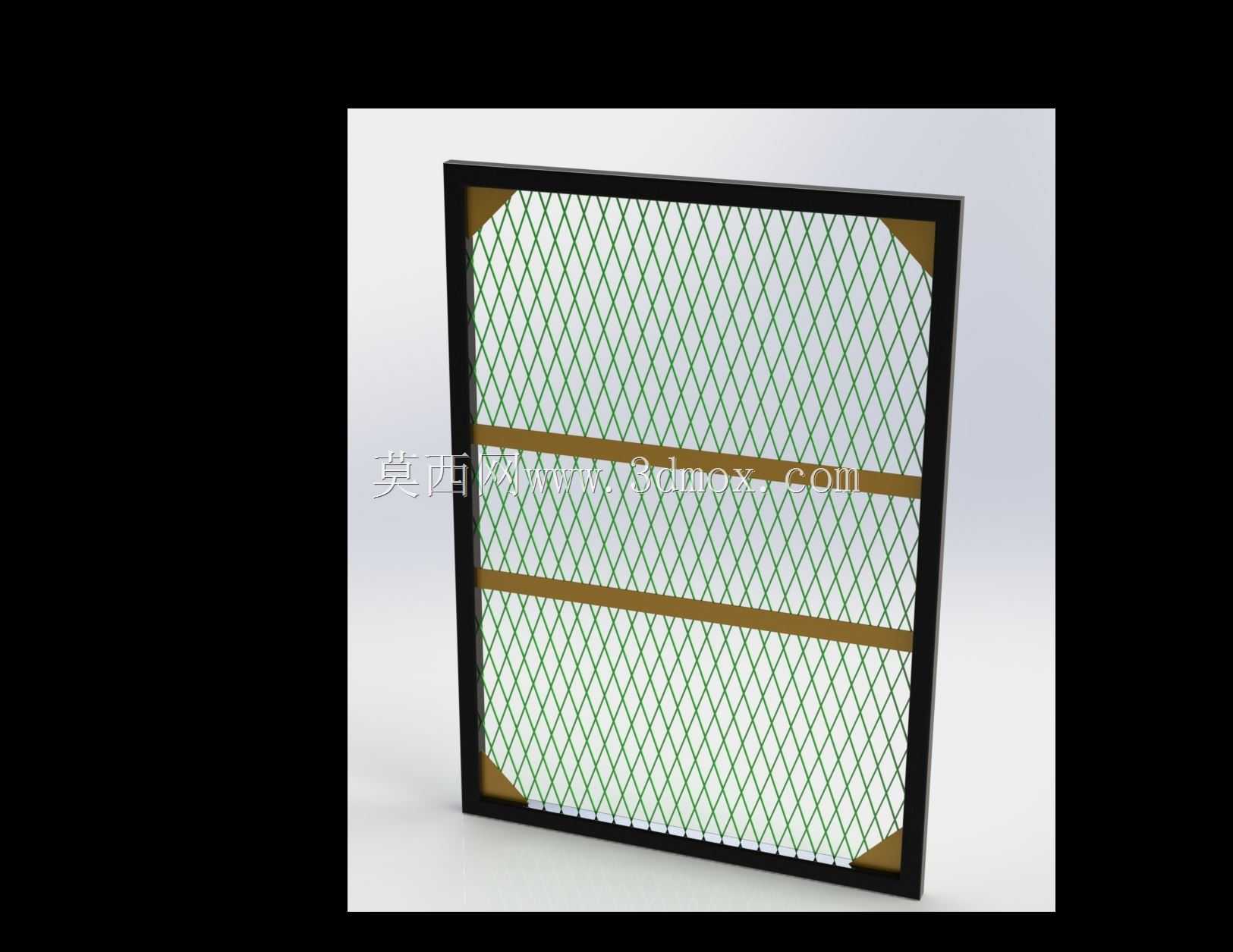

　　设计这款构件时，首先要匹配安装位的边界尺寸，外框采用折边型材结构，四个角做包角加固处理，避免网板在拆装、搬运过程中出现边框变形、网面松脱的问题。网面与边框的连接采用压条嵌装结构，两道横向的加固压条沿网板高度方向均匀分布，将整张菱形网分隔为三个独立的受力区域，当网面承受气流正面风压时，横向压条可以分担网丝的拉力，避免网面在长期风压作用下出现中部鼓胀、网孔拉大的情况。边框的折边宽度需要匹配安装槽的深度，常规安装场景下折边预留20mm的插入量，同时在边框侧边预留对应的固定孔位，安装时可直接通过压片或螺丝快速固定，不需要额外制作转接支架。

　　尺寸设计上需要兼顾通流面积与结构强度，外框的型材厚度根据网板的整体幅面调整，幅面在600mm*800mm以内的规格采用1.2mm厚度的冷轧钢板做边框即可满足强度要求，网丝直径选用0.8mm的镀锌钢丝，菱形网孔的对边距离控制在8mm，这个尺寸既能保证足够的通风量，又能拦截绝大多数10mm以上的大颗粒杂质。如果是用在有防腐需求的工况，比如化工车间通风段、沿海区域的新风系统，边框与网丝都可以更换为304不锈钢材质，不需要额外做表面喷涂处理，就能耐受弱酸弱碱环境的腐蚀。

　　建模过程中需要重点关注几个装配细节：一是网面与边框的压合间隙，压条压紧网面时要保证网丝处于张紧状态，不能出现局部松弛的情况，否则气流穿过时松弛的网面会产生震颤噪音；二是四个角的包角要完全覆盖边框的拼接缝隙，避免安装时锋利的拼接缝划伤安装人员，同时也能提升边框整体的抗扭强度；三是横向加固压条的位置要避开安装位的加强筋，保证网板能完全推入安装槽内，不会出现干涉。另外，网板的整体厚度控制在20mm以内，适配市面上绝大多数标准过滤器安装框架的尺寸公差，不需要对现有设备的安装位做改造就能直接替换原有构件，降低设备维护的改造成本。

　　在实际选型替换时，需要先确认安装位的内槽尺寸，网板的外轮廓尺寸要比内槽尺寸小1-2mm，预留热胀冷缩的余量，避免工况温度变化时网板膨胀卡滞在安装槽内。如果是用在振动较大的设备上，比如破碎机的除尘进风口、风机的入口防护段，可以在边框与安装槽的接触位置加装薄橡胶密封条，既可以减少振动传递产生的异响，也能避免气流从边框缝隙处短路，保证所有进风都经过网面过滤。日常维护时只需要将网板从安装槽抽出，用高压气枪从背风面吹扫或是清水冲洗即可，不需要更换任何部件，正常工况下使用寿命可达5年以上，相比一次性滤材拥有更低的长期使用成本。
