混凝土台边可调式金属栅栏连接结构

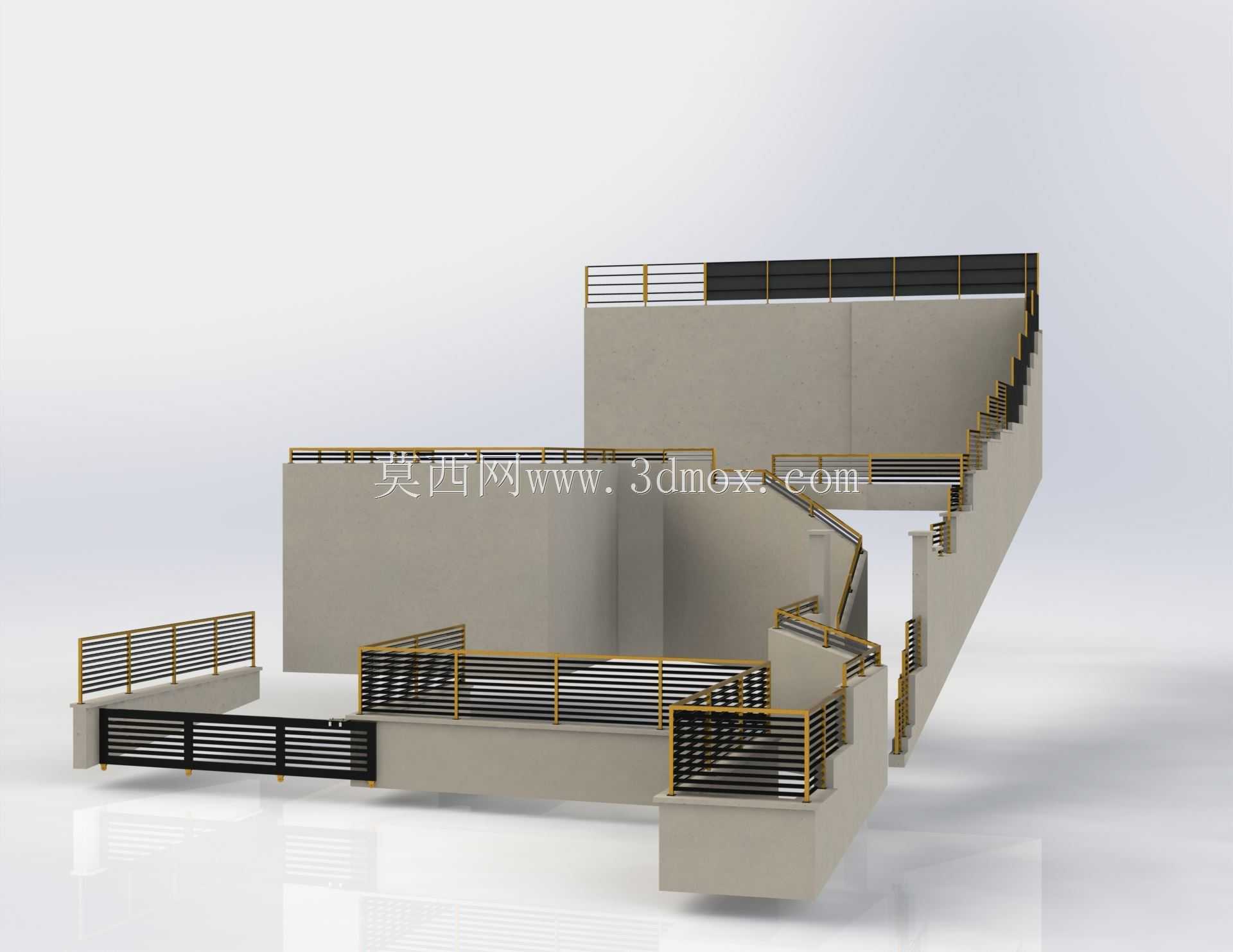

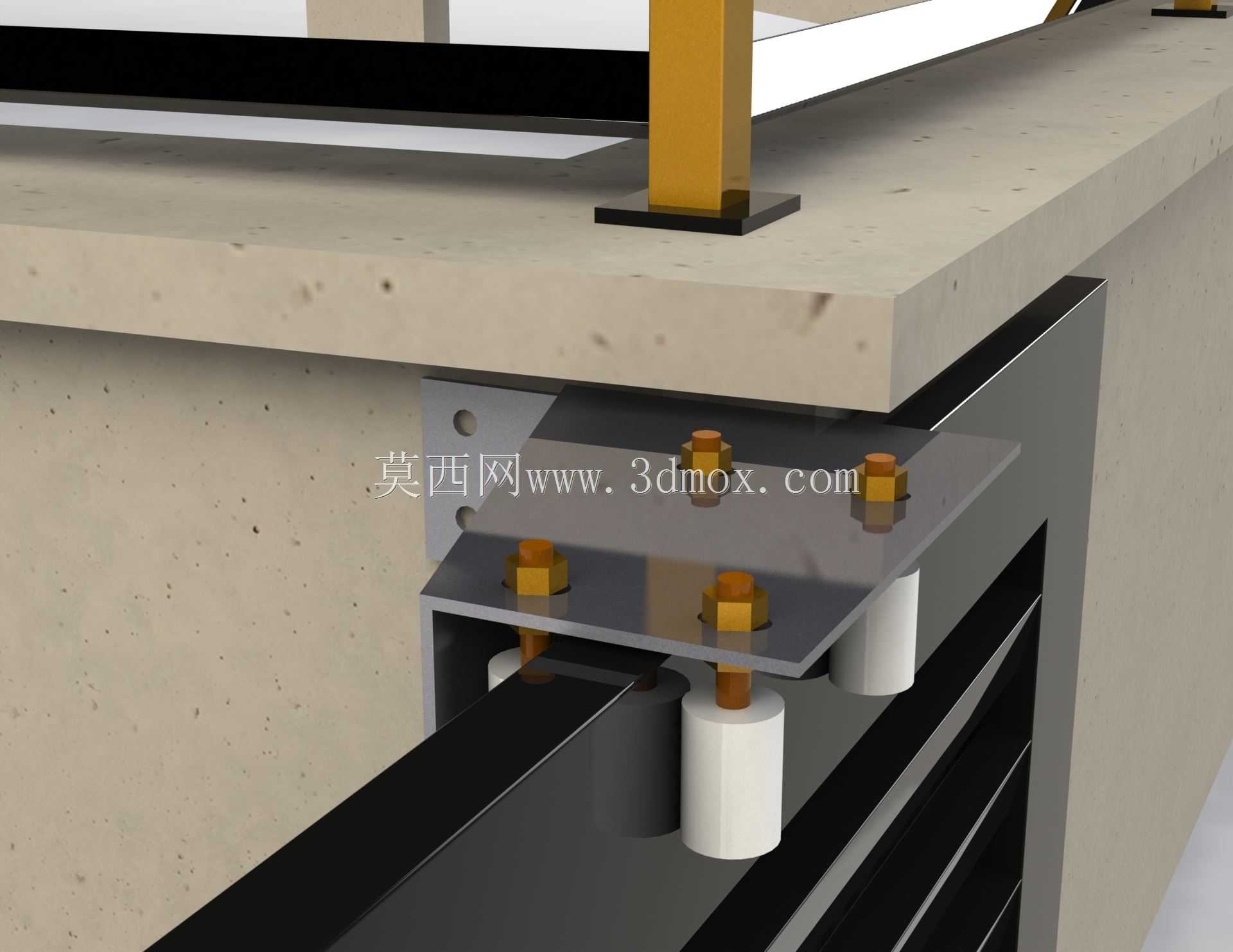

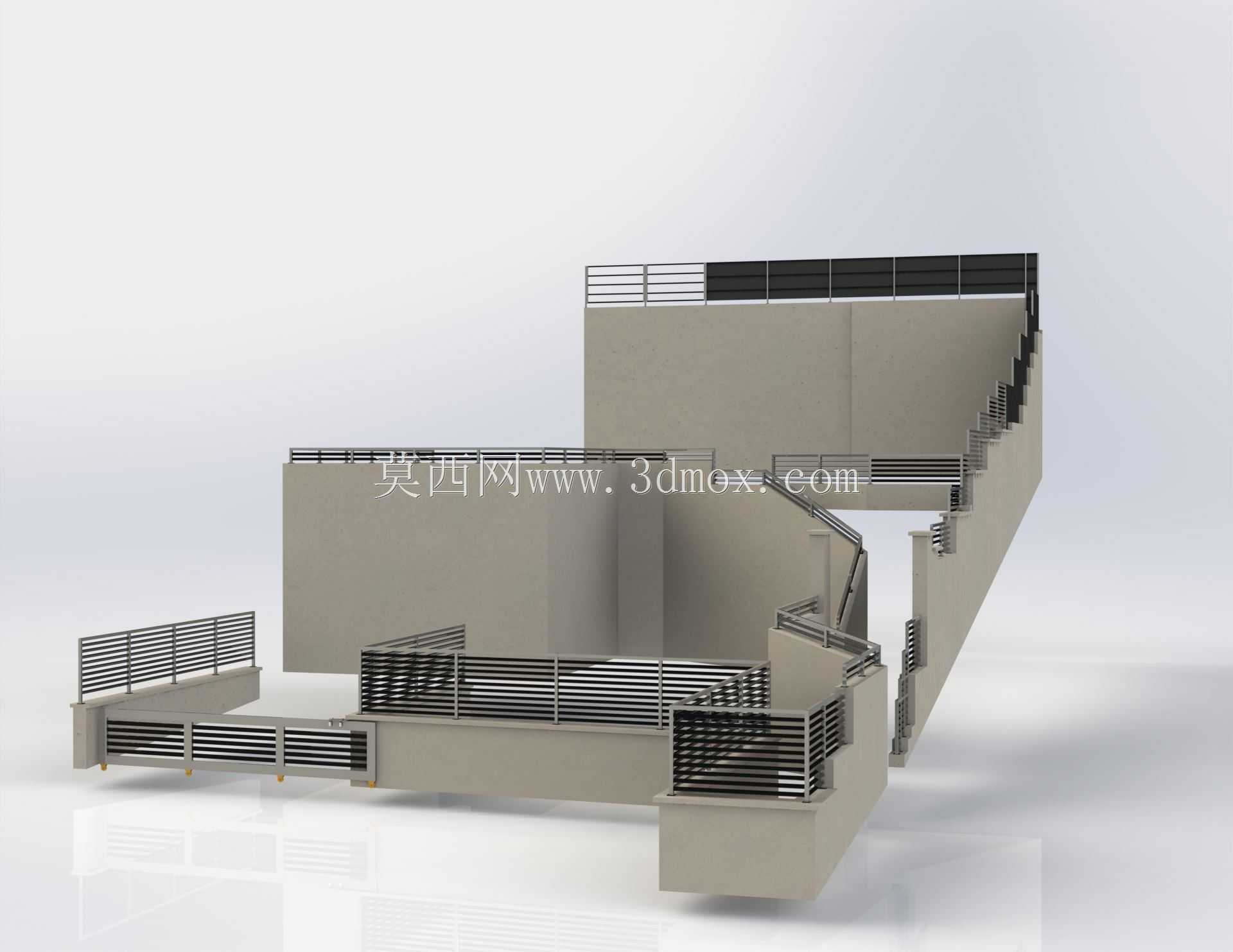

　　该结构主要应用于工业厂区临边防护、设备平台周边围挡、商用建筑露台边缘防护等场景，作为栅栏与混凝土基座的衔接承载部件，承担栅栏竖向承重、水平抗冲击以及安装位偏差补偿的核心作用，避免栅栏直接与混凝土刚性接触导致的应力集中、安装错位问题。从实际使用需求出发，这类连接结构需要适配现场混凝土基座的施工误差，多数土建施工完成的混凝土台面边缘会存在3-8mm的平面度偏差，同时栅栏型材的下料公差也会带来安装位的偏移，因此设计时采用了双层可调连接板的结构形式，上层连接板通过膨胀螺栓与混凝土基座固定，板件上开设长圆孔，可实现沿混凝土边缘方向±10mm的位置调整，下层连接板与栅栏的主横梁通过螺栓锁紧，两层板之间设置绝缘缓冲衬套，

　　既可以补偿上下层板的角度偏差，也能避免金属件直接接触产生的电化学腐蚀，同时缓冲外部冲击带来的振动。结构的紧固件全部采用标准六角头螺栓配防松螺母，每个连接点位设置4组紧固点，其中两组用于上下层连接板的锁紧，另外两组用于连接板与栅栏横梁的固定，螺栓的预紧扭矩控制在22-25N·m，既保证连接刚性，也避免过度压紧导致衬套变形失效。安装边界方面，该结构适配的混凝土基座厚度不小于120mm，上层连接板与混凝土台面的接触面积不小于12000mm²，膨胀螺栓的埋深不小于60mm，可承受水平方向不小于1kN/m的冲击载荷，满足常规临边防护的载荷要求。设计过程中优先考虑了现场安装的便捷性，所有部件均采用预制件加工，现场无需焊接作业，

　　仅需通过常规扳手即可完成全部安装流程，相比传统的焊接式连接结构，安装效率提升60%以上，同时后期维护更换时仅需拆卸对应螺栓即可完成部件替换，无需破坏混凝土基座结构。衬套采用耐磨尼龙材质，邵氏硬度控制在85-90HA，既具备足够的支撑刚性，也能在受到外力冲击时产生微量形变吸收冲击能量，避免螺栓受剪断裂。连接板的材质采用Q235碳素结构钢，表面做热浸镀锌处理，锌层厚度不小于85μm，可适应户外潮湿、多尘的使用环境，防腐寿命不低于15年。结构的竖向高度可根据栅栏的安装高度进行适配，常规配置下连接结构的总高度为110mm，其中埋入混凝土台面以下的螺栓部分占60mm，露出台面的连接部分占50mm，不会过多占用台面的使用空间，

　　同时连接板的边缘做圆角处理，避免安装过程中划伤施工人员。在实际选型过程中，若应用于重载防护场景，比如厂区物流通道旁的防护栅栏，可将连接板厚度从常规的6mm提升至8mm，同时将螺栓规格从M10升级为M12，进一步提升结构的抗载荷能力；若应用于室内装饰性栅栏场景，可在连接板表面做喷塑处理，匹配栅栏的外观颜色，兼顾防护性能与装饰效果。
