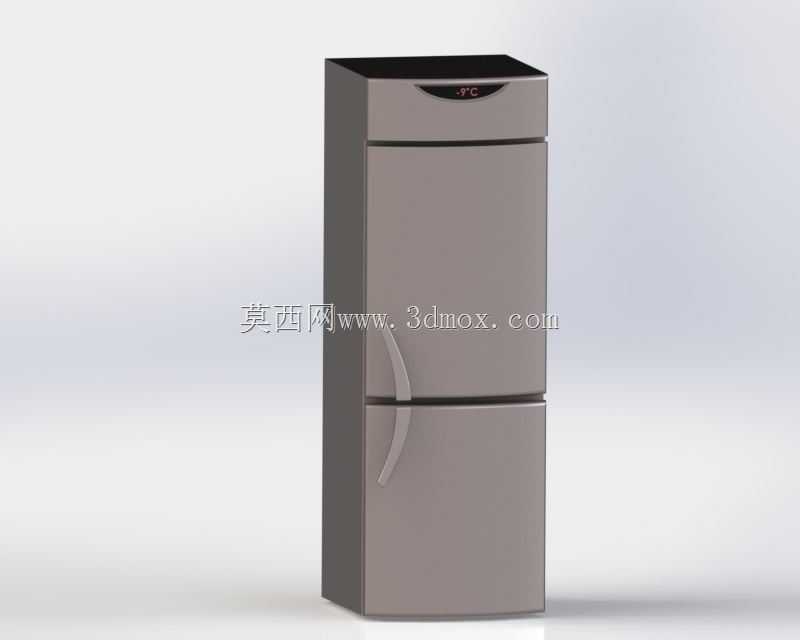

家用三门冷藏冷冻冰箱结构设计

　　这款三门制冷存储设备的三维结构设计，首先要考虑的是普通家庭厨房的安装适配边界，常规嵌入橱柜预留的宽度区间在600-650mm，深度预留多在600-700mm，高度预留根据户型层高与橱柜吊柜的搭配，多控制在1700-1900mm区间，建模时所有外轮廓的圆角、突出的门把手结构都要做避让校验，避免安装时与橱柜侧板、踢脚线产生干涉。从实际使用场景出发，家庭日常的食材存储需求是分层级的，最上层的冷藏舱室温度控制在2-8℃，主要用来存放果蔬、饮品、短时间食用的熟食，中间的变温舱可以根据存储需求调整温度区间，覆盖0℃保鲜到-7℃软冷冻的范围，适合存放近期要食用的肉类，不需要反复解冻，最下层的冷冻舱温度稳定在-18℃以下，用来长期存储冻肉、速冻食品、冷饮等食材，三个舱室独立密封的门体结构，能减少不同温区之间的冷量串流，降低整机的能耗损失。

　　设计过程中，门体的铰链结构是重点校核的部分，三门结构的上铰链固定在箱体顶部侧板，中铰链同时承担上门体的下支撑与中门体的上转轴，下铰链固定在箱体底部的加强钣金上，每个铰链的转动角度都要限制在110°-130°区间，既保证开门后抽屉可以完全拉出取放物品，又要避免开门角度过大撞到旁边的墙体或者橱柜，门封条的磁吸结构在建模时要预留均匀的压缩量，一般控制在3-5mm，保证关门后门封与箱体门框完全贴合，不会出现冷量泄漏的问题。门把手采用内嵌式的弧形曲面设计，没有突出箱体的尖锐结构，一方面能避免日常走动时磕碰，另一方面在嵌入安装时不会因为把手突出导致无法推入预留的橱柜空位，把手的曲面弧度要贴合人手抓握的人机工程尺寸，抓握区域的宽度预留80-100mm，深度预留25-30mm，保证不同手型的用户都能顺畅施力开关门。

　　箱体的内部结构设计上，每个舱室的搁架都采用可调节的卡扣支撑结构，支撑筋在箱体内胆上均匀排布，用户可以根据存放物品的高度调整搁架的位置，比如存放高瓶的饮品、大尺寸的食材时，可以拆掉一层搁架拓展垂直存储空间。冷冻舱和变温舱采用抽屉式的存储结构，抽屉的滑轨采用三节式静音滑轨，拉出时的行程要保证抽屉完全伸出箱体，方便拿取抽屉最内侧的物品，滑轨的承重能力要做冗余设计，单节抽屉满载食材的重量一般在10-15kg，滑轨的额定承重需要达到20kg以上，避免长期使用后出现滑轨变形、推拉卡顿的问题。箱体背部的制冷管路排布在建模时要预留足够的安装间隙，管路与内胆、外壳之间的保温层厚度要均匀，一般在50-80mm区间，填充的发泡保温材料要完全填充所有间隙，避免出现冷桥导致外壳凝露。顶部的温控显示区域做了内嵌式的平整设计，与箱体顶部的面板齐平，不会积灰，操作按键的凸起高度控制在2mm以内，方便日常擦拭清洁，显示区域的视角要适配用户站立操作的高度，一般站在冰箱前视线向下倾斜15°-30°就能清晰看到温度显示数值。

　　从结构强度的角度考虑，箱体底部的支撑脚采用可调式的螺纹结构，调节行程在10-20mm，可以根据地面的不平整度调整整机的水平度，避免因为地面不平导致箱体倾斜、门体错位、运行噪音变大的问题，底部的压缩机仓要做独立的隔音结构设计，仓壁粘贴隔音棉，同时预留足够的通风散热间隙，保证压缩机运行时的热量可以及时散出，不会因为仓内温度过高导致压缩机过载保护。整个箱体的外壳采用钣金折弯成型，折弯处的圆角半径控制在R3-R5，既保证钣金折弯时不会出现开裂，又能避免尖锐的边角划伤用户，内胆采用食品级的吸塑成型工艺，建模时所有内胆的转角都做圆角过渡，避免应力集中导致长期使用后内胆开裂，同时圆角结构也方便用户日常擦拭清洁，不会残留卫生死角。
