三角张拉式金属节点连接结构设计

　　该三角张拉式金属节点结构，多用于户外临时展架、轻型景观支撑、小型设备防护棚的受力节点部位，核心作用是通过三根斜向主支撑杆件与中心环形构件的配合，配合张拉钢索形成稳定的空间受力体系，将上部荷载均匀分散传递至三个支撑脚，避免单根杆件出现应力集中导致的失稳变形。从实际使用场景来看，这类节点结构常应用在需要快速搭建的临时支撑场景中，比如户外展会的展位框架、景区临时导视牌支撑、小型光伏板的轻型支架，相比传统焊接式三角支撑，该结构的节点采用模块化设计，所有杆件与中心环、端部脚座均采用可拆卸的销轴连接，现场无需焊接作业，仅需普通扳手即可完成组装，拆解后所有杆件可堆叠收纳，运输体积仅为焊接整体结构的三分之一，适配短途转场、重复使用的需求。

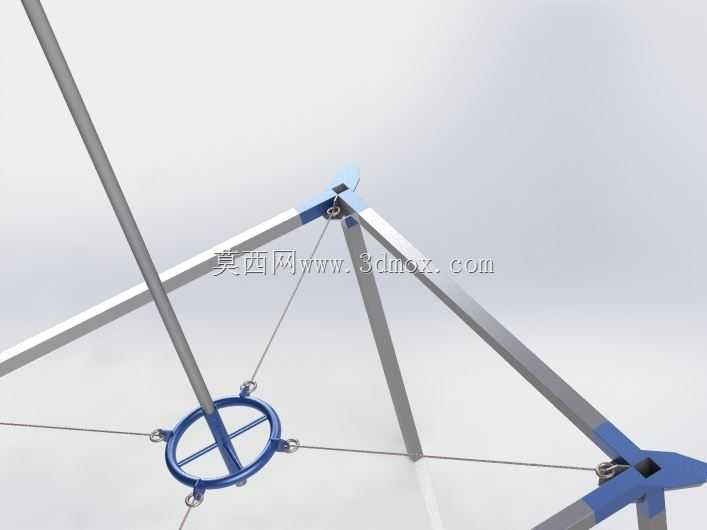

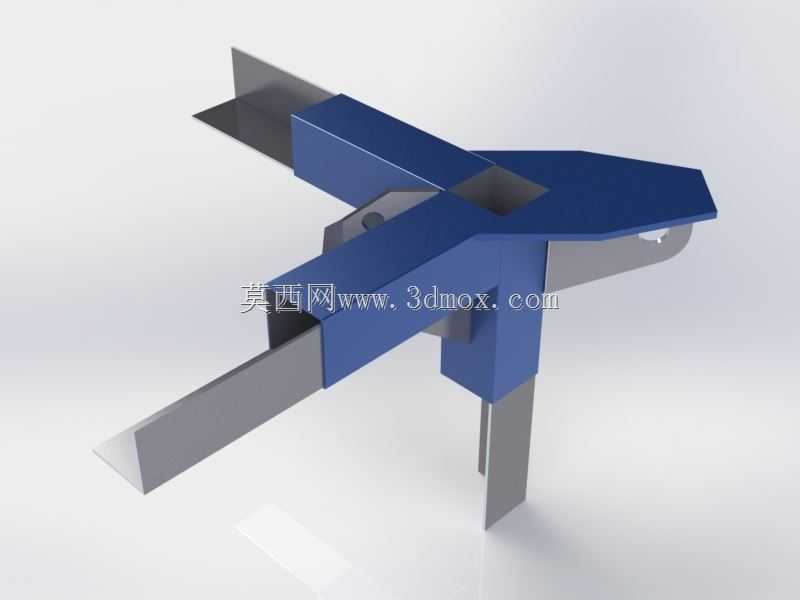

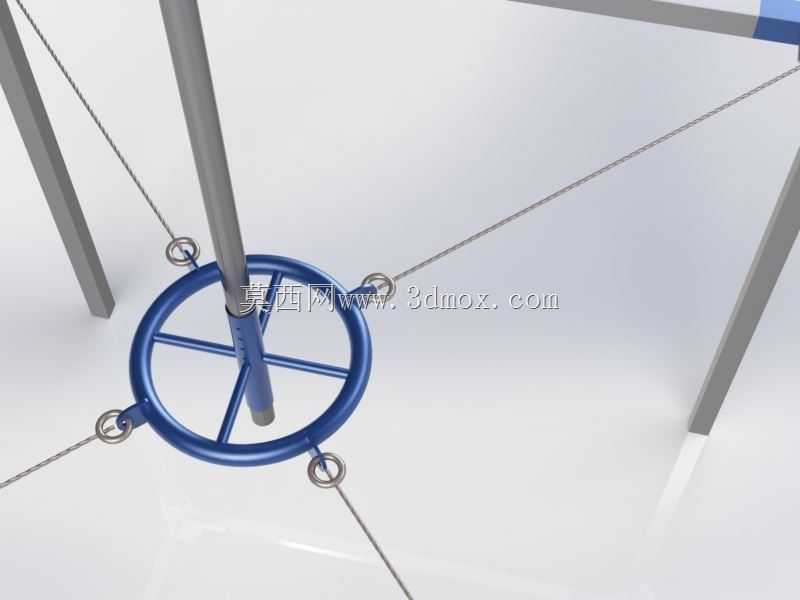

　　设计过程中首先确定了空间受力的夹角参数，三根主支撑杆件与水平面的夹角控制在58度至62度区间，这个角度区间下杆件的轴向受力与张拉钢索的拉力能形成最优平衡，既不会因夹角过小导致杆件轴向压力过大引发失稳，也不会因夹角过大导致支撑覆盖范围不足，影响整体结构的抗侧倾能力。中心环形构件采用整体式铸钢件加工，环体上均匀分布三个用于连接主杆端销轴的耳板，以及六个用于固定张拉钢索的吊环安装位，每根主杆对应两根钢索，分别连接至相邻两根主杆的脚座位置，形成闭合的张拉受力环，当结构承受竖向荷载时，主杆承受轴向压力，钢索承受横向拉力，两者共同作用抵消节点处的弯矩，让所有连接件始终处于轴向受力状态，大幅提升结构的承载效率。端部脚座采用带防滑齿的钢板冲压成型，

　　每个脚座上预留两个膨胀螺栓安装孔，可直接固定在硬化地面上，也可搭配配重块使用，无需破坏地面铺装，适配不同的安装场地条件。安装边界方面，单组节点的三根主杆展开后，三个脚座形成的等边三角形外接圆直径控制在1.2米至1.5米区间，可根据实际承载需求调整主杆长度，主杆采用标准规格的圆形金属管材，壁厚不小于2毫米即可满足常规轻型承载需求，中心环的外径控制在180毫米，不会占用过多的中心安装空间，环体中间的预留通孔可穿设线缆、水管等配套管线，兼顾走线需求。结构的受力冗余设计上，每根张拉钢索的额定破断拉力不低于主杆轴向压力的1.2倍，即使单根钢索出现松弛，剩余的钢索与杆件仍能维持结构的临时稳定，给现场维护留出足够的处理时间，避免突发坍塌风险。

　　节点处的所有连接销轴均带防脱开口销，避免长期使用过程中因振动导致销轴滑脱，钢索与吊环的连接采用可调式花篮螺栓，现场安装时可通过调整花篮螺栓的长度来张紧钢索，校正主杆的垂直度，降低对安装地面平整度的要求，即使地面存在5度以内的坡度，也可通过钢索长度调整让上部支撑面保持水平。从建模逻辑来看，整个结构的所有零件均采用参数化设计，主杆长度、中心环尺寸、脚座规格都可通过参数调整快速适配不同的承载需求，装配过程中采用同轴心、重合等标准配合关系，可直接导出工程图用于下料加工，所有配合面均预留0.2毫米的安装间隙，适配热镀锌等表面处理后的尺寸公差，避免现场安装时出现卡滞问题。
