回转窑饲料预热器工业设备结构设计

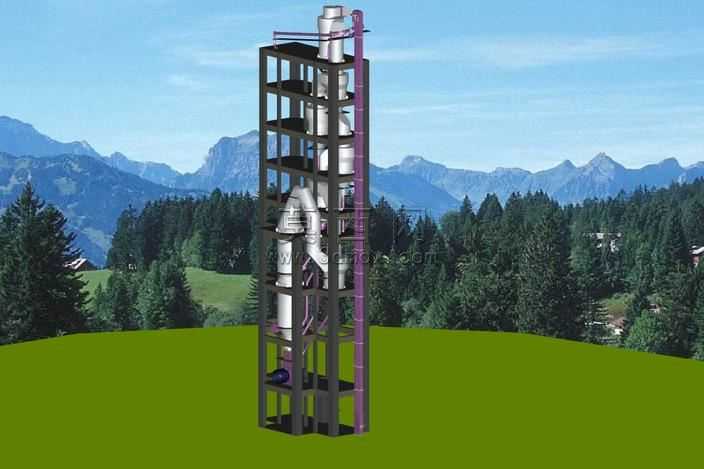

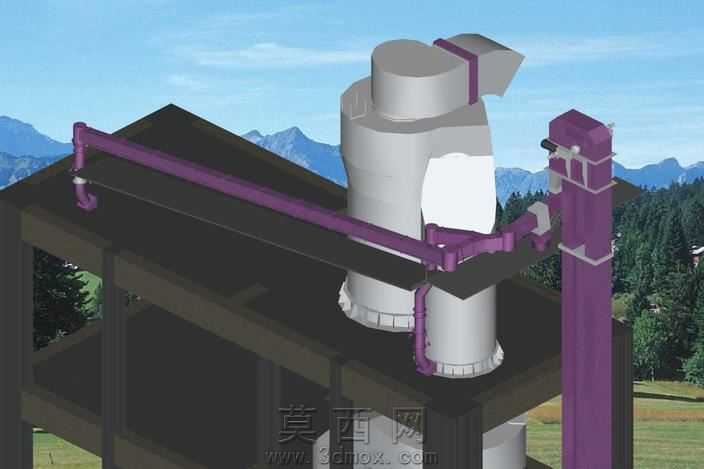

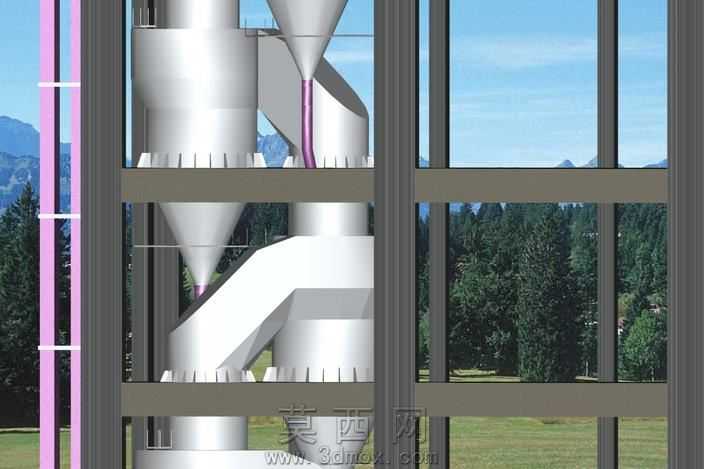

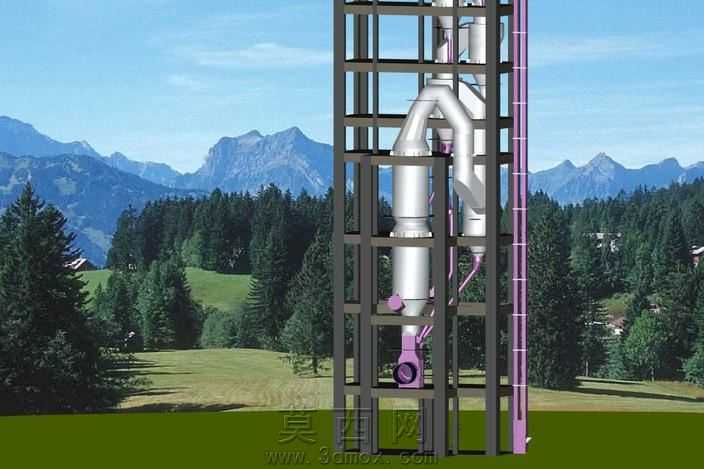

本作品为立式回转窑配套饲料预热器的三维结构设计，整体采用多层钢框架支撑的立式布局，建模阶段严格遵循热工设备的工艺参数要求完成全尺寸构建，从旋风转接卡管到各级下管的直径梯度设置完全匹配物料输送的流速需求，煅烧炉筒体、分料门、烟室、热空气导管等核心部件均按照实际工程尺寸1:1还原，保证各部件的装配公差符合工业安装标准。建模过程中对钢框架的立柱、横梁、斜撑等支撑结构做了参数化建模，可根据不同产能需求快速调整框架层高与整体高度，管道系统区分了物料输送管、热风管、排气管的不同走向，通过不同材质配色区分管路功能，金属框架采用哑光深灰碳钢材质，工艺管道采用亮面白色不锈钢材质，外部附属管线采用紫色工程塑料材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后可清晰区分各结构模块的功能分区。设计思路围绕饲料预热的工艺需求展开，通过立式多层结构实现物料与热空气的逆流热交换，斗式提升机的预留安装位与下部进料段精准对接，烟室的扩容结构可降低废气流速减少粉料夹带，热空气导管的倾斜角度经过优化避免积料，各层操作平台的护栏、爬梯均按照安全规范设计，既满足设备检修的通行需求，也保证整体结构的稳定性。渲染阶段采用户外自然光照环境，将设备模型放置于开阔自然场景中，通过天光与环境光的组合打光，清晰展现设备的整体轮廓与各层结构的衔接关系，暗部细节通过补光充分呈现，避免钢结构框架遮挡内部工艺部件的展示效果，所有连接法兰、支座、吊耳等附属构件均做了精细化建模，无结构缺失或穿模问题，完整还原了工业级预热器设备的真实构造。
