小型工件定位夹紧工装夹具结构设计

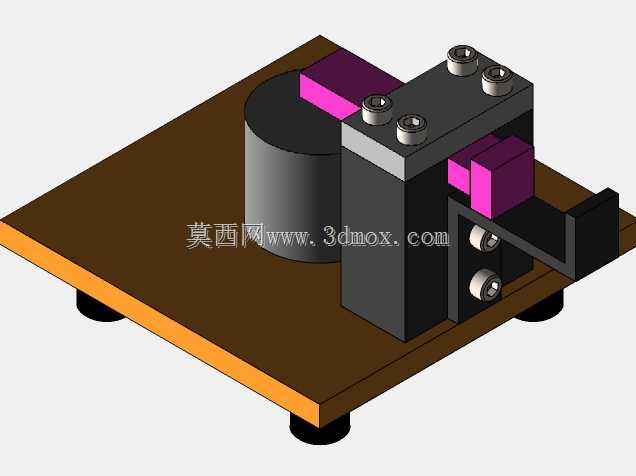

　　在小尺寸轴类、异形块类零件的铣削、钻孔、检测工序中，这类小型台式夹具的应用覆盖了精密加工车间的多数小件装夹场景，尤其适配小批量多品种的柔性生产需求，无需更换整套工装即可通过调整压块位置适配相近尺寸规格的工件，大幅缩短换型调试的辅助时长。整套夹具以带防滑脚垫的矩形安装基板为承载基础，基板边缘做倒角处理避免操作时剐蹭，底部四个圆柱形脚垫采用防滑耐磨材质，既可以将夹具稳定放置在工作台面，也能通过预留的安装孔位配合螺栓将整套夹具固定在机床工作台或者检测平台上，安装边界可适配多数常规小型加工设备的T型槽间距，无需额外制作过渡转接板。夹具的核心定位单元包含一个圆柱形定位靠座，用于贴合工件的圆柱面或者直边基准面，限制工件的水平方向两个移动自由度，

　　侧方的立式安装座上集成了两组夹紧组件，上方采用内六角螺栓驱动的平压块结构，压块与工件接触的端面做了防滑纹理处理，夹紧时不会压伤工件表面同时能提供足够的静摩擦力防止工件切削时移位，侧下方的顶紧螺栓组件可以从工件侧部施加辅助顶紧力，抵消加工过程中刀具带来的侧向切削力，避免工件出现让刀变形。设计时优先考虑了操作便捷性，所有夹紧操作都可以通过标准内六角扳手完成，无需专用工装，压块与安装座之间预留了足够的调节行程，可适配一定尺寸范围内的不同工件，紫色标识的垫块为可更换结构，针对不同外形的工件可以更换对应型面的垫块，实现异形工件的仿形定位，减少装夹时的定位误差。整套机构的运动部件之间都预留了合理的配合间隙，长期使用后不会因为切屑堆积出现卡滞，

　　立式安装座与基板之间采用螺栓紧固连接，定位销做位置精度保证，反复拆装后依然能保持足够的位置精度，不会出现定位偏移。在实际加工场景中，这类夹具常被用于小型传感器外壳、精密接插件零件的二次加工工序，相比通用台虎钳，它的定位基准更统一，装夹重复精度更高，批量加工时的零件尺寸一致性更好，同时因为结构紧凑，占用工作台面积小，可在同一台设备上同时布置多套同类型夹具，实现多工件同时装夹加工，提升设备的利用率。夹具的所有受力部件都采用了刚性足够的结构设计，立式安装座的壁厚经过受力校核，在最大夹紧力下不会出现形变，压块的受力点直接对应下方的支撑位置，避免工件装夹时出现悬空变形，圆柱形定位座的高度根据常见工件的定位基准高度设置，

　　既可以保证足够的定位接触面积，也不会干涉刀具的走刀路径，加工时刀具可以完整覆盖需要加工的工件区域，不会出现夹具与刀具碰撞的问题。日常维护时只需要定期清理夹紧螺栓与安装座之间的切屑与油污，涂抹少量润滑脂即可保证机构长期顺畅运行，易损的压块、垫块都采用快拆结构，磨损后可以快速更换，不需要拆解整套夹具，降低了维护的时间成本。
