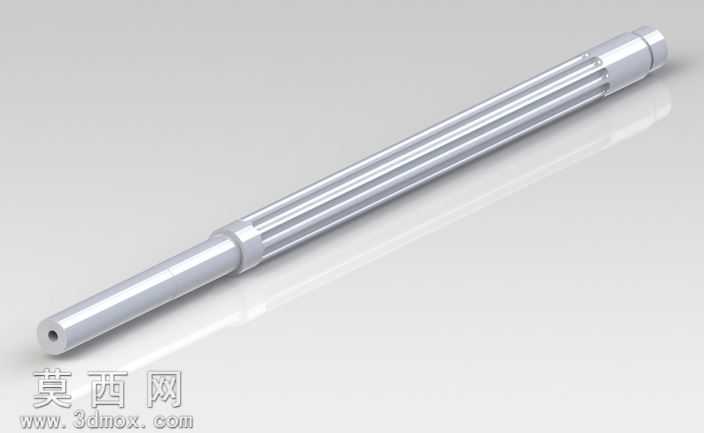

AR1518公牛桶精密金属构件三维设计

本作品为AR1518公牛桶的三维实体设计，建模过程依托主流三维机械设计软件完成，全程遵循机械零件设计的精度规范与装配逻辑。建模初期先梳理零件的功能定位：该构件为长轴类精密金属部件，是对应枪械系统中的核心配套构件，设计阶段首先明确其同轴度、表面粗糙度、各段轴径公差的设计要求，以此为基础搭建建模基准。建模流程采用参数化草图驱动的方式，先绘制零件的中心轴线作为全局基准，再逐段绘制不同轴段的截面轮廓，通过拉伸、旋转等基础特征完成主体结构搭建，针对零件表面的多道轴向凹槽结构，采用扫描切除的特征命令完成，保证凹槽的走向与零件轴线完全平行，同时精准控制凹槽的深度、宽度与轴向长度，匹配实际零件的减重与导向功能需求。针对零件两端的不同连接结构，一端的内孔结构采用旋转切除配合倒角特征完成，保证内孔的同轴度与端口的装配导向性，另一端的阶梯轴结构通过多段拉伸凸台与圆角过渡完成，所有轴肩位置均设置符合机械加工规范的圆角，避免应力集中问题。材质与渲染阶段，结合该零件的实际应用场景，赋予其光亮镀铬金属材质，调整材质的反射率、粗糙度参数，模拟金属加工后的高光表面效果，渲染时采用柔和的工作室光照环境，通过多角度光源凸显零件的柱面轮廓与凹槽结构细节，让模型呈现出接近真实金属零件的质感。结构设计上充分考虑零件的装配适配性，各段轴径的尺寸公差、连接端的配合长度均经过严谨校核，保证零件能够与对应配套组件完成精准装配，轴向分布的凹槽结构在满足功能需求的同时，也兼顾了零件的轻量化设计，在保证结构强度的前提下降低零件整体重量。整个建模过程严格遵循机械设计的工艺要求，所有特征均可映射到实际的车削、铣削等加工工序，模型无破面、无特征错误，可直接用于后续的工程图生成、装配模拟、加工仿真等后续环节，完整还原了AR1518公牛桶的结构细节与设计特点。
