钢管结构越野巴吉赛车三维结构设计

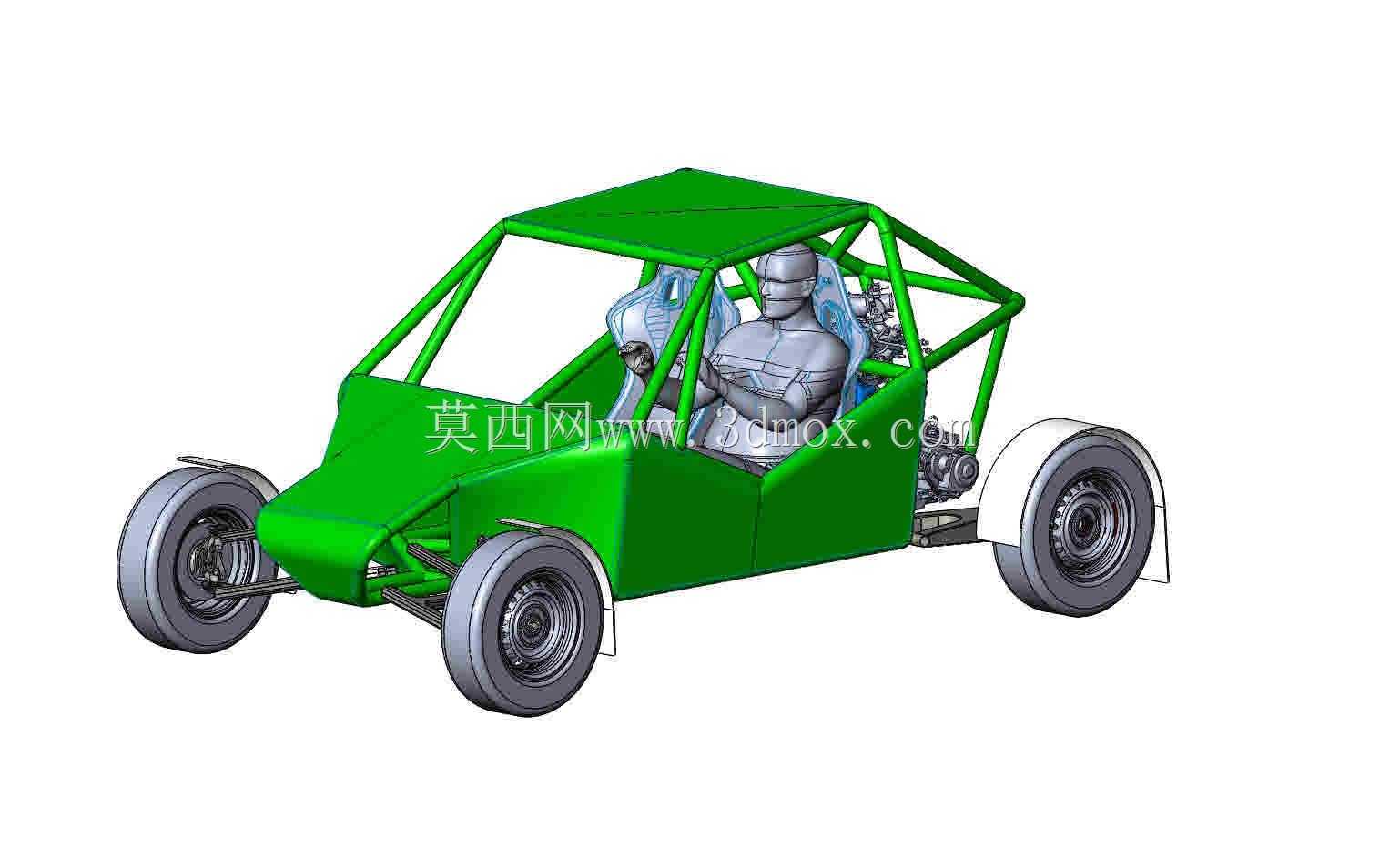

　　这款钢管结构越野巴吉赛车的三维设计，核心围绕非铺装路面高速穿越的使用需求展开，区别于常规量产乘用车的承载式车身设计，整车采用空间管阵式车架作为核心承载结构，所有受力节点均通过管件相贯线拟合焊接，在建模阶段就完成了管件切口的干涉检查，避免后期制作时出现管件拼接错位、焊缝间隙不均的问题。从实际应用场景来看，这类车型主要适配沙漠戈壁、山地林道等无硬化路面的户外穿越场景，也可用于民间越野赛事的参赛车辆改装参考，车架的管架布局完全围绕碰撞安全与轻量化两个核心目标设计，驾驶舱周围的防滚环采用连续弯管成型，没有额外的拼接焊缝，在发生侧翻或者正面撞击时，能够通过管件的塑性变形吸收冲击能量，保证驾驶舱的生存空间不会出现侵入性变形。

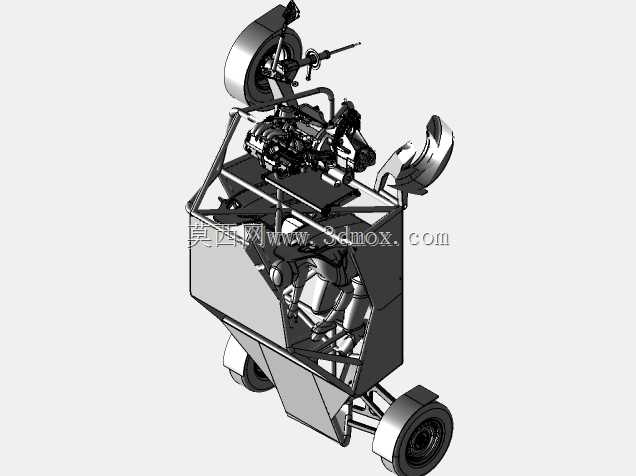

　　在功能特性设计上，整车采用后置后驱的动力布局，将动力总成布置在后轴之后的位置，能够在爬坡时增加后轮的抓地力配重，避免前轮过重导致的转向不足，同时也能减少传动系统的长度，降低动力传递过程中的损耗。前悬架采用长行程双叉臂结构，建模时预留了足够的减震器安装行程，能够适配大落差的路面起伏，车轮跳动时的主销后倾、外倾参数变化都经过运动仿真校核，保证在长行程压缩和拉伸过程中，轮胎接地面积始终保持在合理区间，不会出现轮胎偏磨或者转向回正力异常的问题。后轮采用独立的拖臂结构，配合大阻尼的螺旋弹簧减震器，能够在高速通过颠簸路面时快速吸收震动，避免车轮出现弹跳离地导致的动力中断。

　　设计过程中，驾驶舱的人机工程是重点校核的部分，参考了百分位95的成年男性人体模型，调整了座椅的安装位置、方向盘的倾角以及踏板的布局，保证驾驶员在佩戴头盔、系多点式安全带的状态下，依然能够顺畅操作所有控制机构，视野范围也经过模拟校核，前向视野能够覆盖车头前方3米外的所有路面凸起，侧方视野不会被车架管件过度遮挡，便于驾驶员在高速行驶时判断路面状况。车架的管件选型上，主承力环采用壁厚3.5mm的无缝钢管，次要支撑结构采用壁厚2.5mm的同材质管材，在保证整体扭转刚度的前提下尽可能降低车架自重，避免多余的重量影响车辆的动力表现与操控灵活性。

　　安装边界的设计上，整车的轮距设定为1650mm，轴距设定为2400mm，整体外廓宽度控制在1800mm以内，能够适配常规的越野赛事道路宽度要求，也能满足拖车运输时的尺寸限制。动力总成的安装位预留了通用的发动机机脚安装点，能够适配多款小排量高转速的民用发动机改装，不需要对车架主体结构进行二次切割修改。油箱的安装位置布置在驾驶舱后方的重心区域，采用防撞结构包裹，避免碰撞时出现燃油泄漏的风险，同时油箱的重心位置靠近整车质心，油量变化不会对整车的配重平衡造成过大影响。车轮的安装法兰采用通用的4孔越野车轮规格，能够直接适配市售的越野轮胎与轮毂，不需要定制专用的连接部件，降低后期的改装与维护成本。

　　整车的覆盖件采用轻量化的玻璃钢材质设计，建模时就考虑了覆盖件与车架的安装点位置，所有覆盖件都通过快拆螺丝与车架连接，便于赛事过程中快速拆卸检查内部结构，前挡泥板的造型经过气流走向的简单模拟，能够在高速行驶时阻挡前轮带起的砂石击打车身中部结构，同时不会产生过大的空气阻力。外露的车架结构没有多余的装饰设计，所有管件的走向都兼顾受力需求与后期维护的便利性，制动管路、线束的走向都预留了固定卡扣的安装位，能够沿着车架管件规整布置，避免越野过程中被飞石击打或者被路面凸起刮蹭损坏。
