汽车发动机进气歧管结构设计

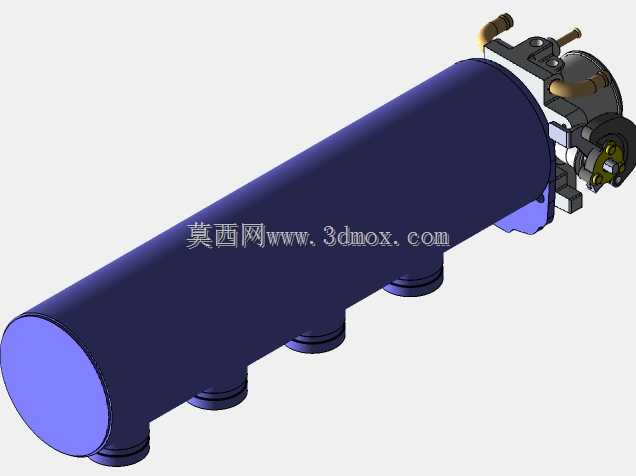

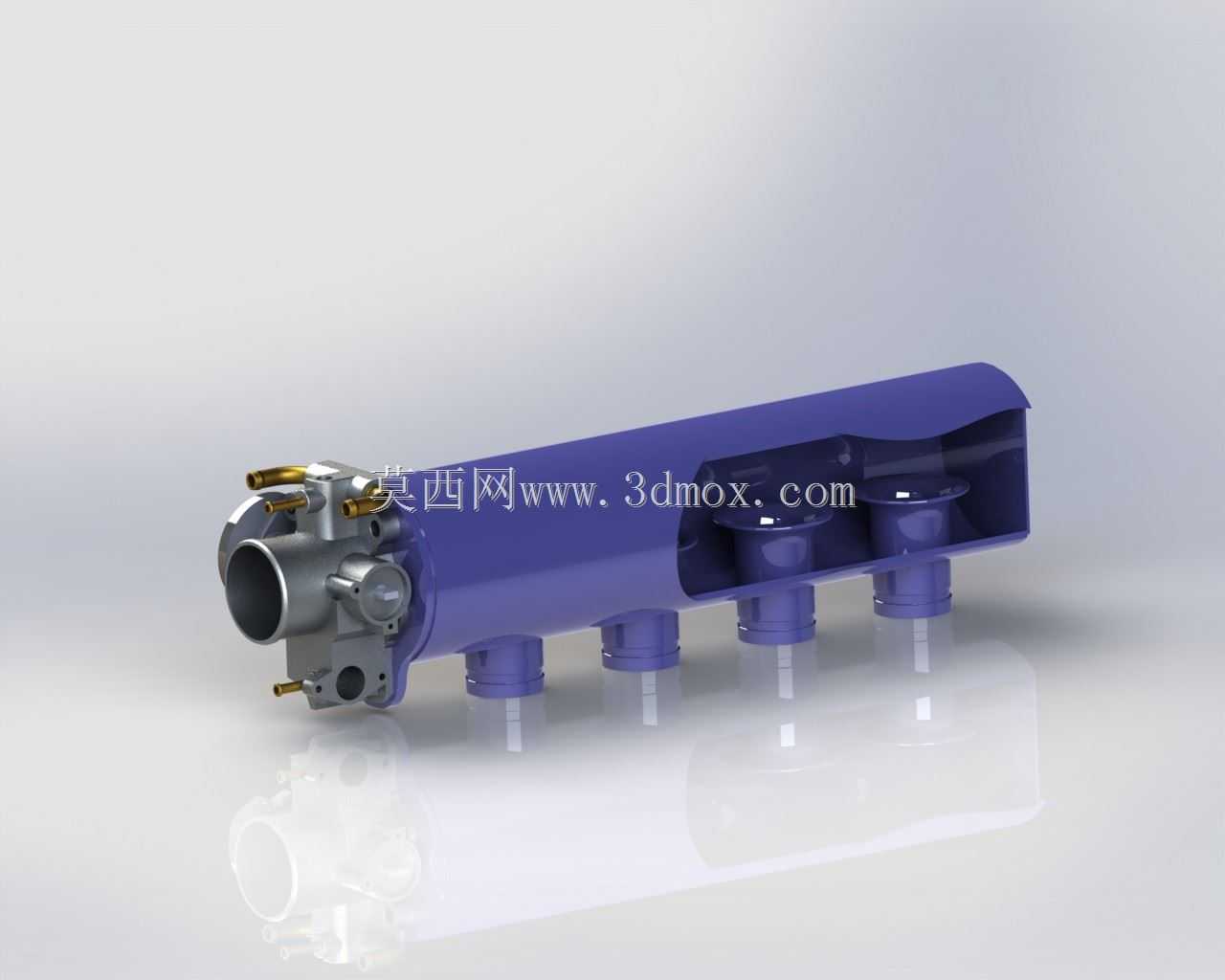

　　在乘用车动力总成的进气系统开发中，进气歧管作为连接节气门体与气缸盖进气道的核心导流部件，其结构设计直接决定各缸进气均匀性、充气效率与发动机全工况的动力输出表现，是小排量自然吸气机型燃油系统匹配中不可忽视的关键结构件。这款歧管采用整体式树脂壳体搭配金属节气门安装座的复合结构，主体气道部分采用耐温耐油的工程塑料一体成型，相比传统铝合金铸造歧管，能有效降低进气道内壁粗糙度，减少进气沿程阻力，同时大幅降低部件自重，适配前置前驱车型紧凑的机舱布置需求。从实际装车场景来看，该歧管适配1.6L排量四缸汽油机，四个等长气道分支沿主体腔室轴向均匀排布，每个气道出口对应气缸盖的一个进气道接口，接口处设计有环形密封槽，

　　装配时嵌入橡胶密封圈即可实现端面密封，无需额外涂覆密封胶，能有效降低装配工序复杂度与后期漏气风险。节气门安装端采用压铸铝合金嵌件结构，嵌件与塑料壳体通过注塑过程中的包胶结构实现牢固结合，金属安装面加工有标准的节气门安装螺孔与定位销孔，可兼容主流的电子节气门体安装尺寸，同时金属材质能承受节气门反复拆装的力矩载荷，避免塑料螺纹孔易滑牙的缺陷。设计阶段首先要锁定的是各气道的长度与截面渐变规律，这款歧管采用的是中置稳压腔布局，稳压腔容积经过匹配计算，能在发动机常用转速区间形成合理的进气谐振效应，提升中低转速下的扭矩输出；四个气道从稳压腔引出后采用平滑的圆弧过渡走向，避免出现急弯与截面突变，尽可能降低进气涡流损失，

　　每个气道的长度误差控制在2mm以内，保证各缸进气量的偏差不超过3%，避免出现各缸空燃比偏差过大导致的怠速抖动、排放超差问题。从安装边界来看，歧管主体的外侧设计有三个安装支脚，支脚处嵌有金属衬套，通过螺栓固定在气缸盖侧面的安装凸台上，支脚的位置经过振动模态校核，能避开发动机常用工况下的共振频率区间，避免长期运行后出现支脚断裂、壳体开裂的故障。歧管上还预留了曲轴箱通风管接口、碳罐电磁阀接管口与进气压力传感器安装位，所有接口的位置都经过机舱布置校核，装配时不会与周边的线束、冷却水管、制动助力真空管产生运动干涉，后期维护时也能在不拆卸其他大部件的前提下完成传感器与管路的更换。在细节结构处理上，气道与稳压腔的连接处做了圆角过渡处理，

　　避免气流在拐角处形成分离区，每个气道出口处的密封端面平面度控制在0.1mm以内，保证与气缸盖贴合后不会出现漏气；金属节气门座的安装面与气道轴线的垂直度经过严格公差控制，避免节气门安装后出现偏斜，导致阀片卡滞、进气流量检测不准的问题。壳体的壁厚设计为3mm，既保证足够的结构强度承受进气负压与脉冲振动，又不会过度占用机舱空间，外表面的加强筋沿气道走向布置，在不增加过多重量的前提下提升壳体的刚性，避免受负压作用出现壳体变形导致气道截面变化。实际台架验证中，这款歧管在发动机2000-4000rpm的常用工况区间，能让各缸的充气效率偏差控制在合理范围，配合对应的喷油标定，能有效降低泵气损失，提升燃油经济性；同时树脂材质的隔热性能优于金属歧管，能减少机舱热量向进气传递，降低进气温度，进一步提升充气效率，减少爆震倾向。在装配流程中，该歧管可与节气门体、喷油轨、相关传感器先预装为进气模块，再整体吊装到发动机上，能有效提升总装线的装配效率，减少线上装配工序。针对低温工况下可能出现的曲轴箱通风废气冷凝结冰问题，稳压腔底部设计有积液槽，能储存少量冷凝液，避免冷凝液流入气道导致气门积碳或结冰卡滞，积液槽的位置处于发动机运行时的温度较高区域，能让冷凝液在发动机升温后逐步蒸发参与燃烧，不需要额外设置排水结构。
