赛车可调式金属踏板组结构设计

　　这套踏板组主要面向竞速类驾驶场景，不管是场地赛车改装、模拟驾驶舱搭建还是特种作业车辆的操纵系统适配，都能匹配对应的安装需求。从实际使用逻辑来看，踏板作为驾驶过程中脚部直接交互的操纵部件，其踩踏行程、反馈力度、安装位置的可调范围直接决定了操纵精度与长时间驾驶的疲劳度，这套结构在设计之初就把人机工程适配放在了核心位置。

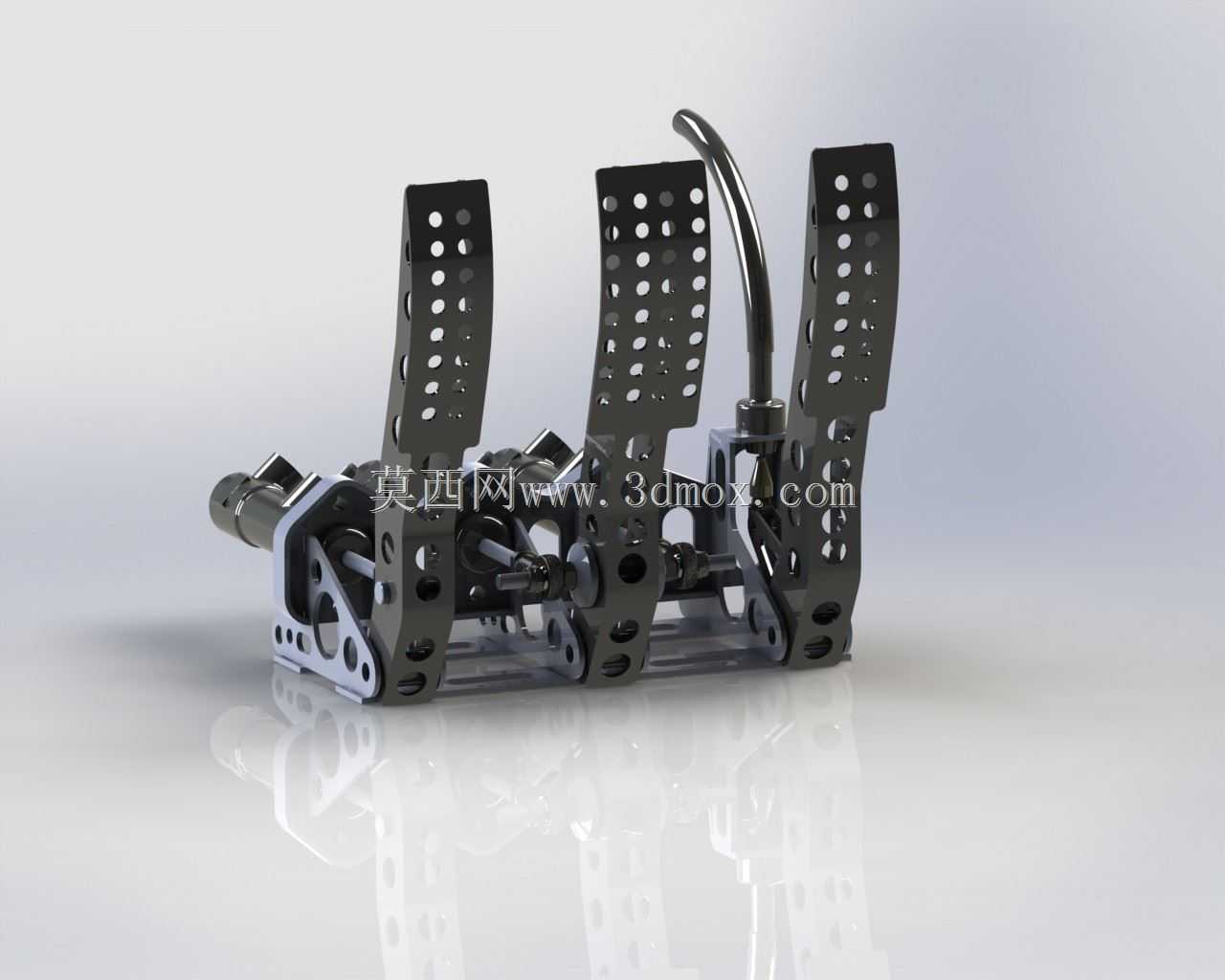

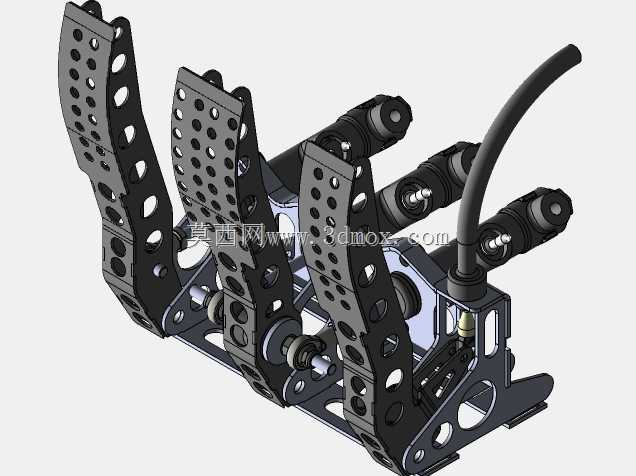

　　先看结构组成，三个踏板分别对应离合、制动、油门功能，每个踏板的臂身都做了密集的镂空孔位，这些孔位并非单纯为了减重，一方面是通过等距排布的孔位实现踏板面安装高度的多档位调节，不同身高、不同驾驶坐姿的使用者可以根据自身脚位习惯调整踏板面的上下位置，避免踩踏时脚腕处于别扭的弯折角度；另一方面镂空结构能在踩踏过程中减少鞋底与踏板面之间的空气积存，提升鞋底与踏板面的贴合摩擦力，哪怕鞋底带有少量污渍或者汗液，也能避免打滑情况出现。踏板臂采用高强度钣金折弯后做硬化处理，表面做了哑光耐磨涂层，长期踩踏摩擦也不会出现表层脱落或者形变问题。

　　底座部分采用一体化的焊接框架结构，安装孔位预留了长条形调节槽，不仅可以调整三个踏板之间的横向间距，适配不同鞋宽的使用者操作习惯，还能整体调整踏板组与驾驶座椅之间的前后距离，匹配不同车型的驾驶舱空间边界。底座上的铰接转轴采用自润滑衬套配合，踩踏过程中没有多余的旷量，踏板回位的阻力曲线经过多轮调校，制动踏板的初始行程预留了适当的虚位，避免轻微触碰就触发制动，后半段行程阻尼线性提升，能让驾驶员精准控制制动力度；油门踏板的阻尼更轻，行程更长，便于精准控制动力输出的开度；离合踏板的阻尼与行程匹配手动变速箱的结合点位置，踩踏过程中能清晰感知到半联动的位置区间，减少换挡过程中的顿挫。

　　设计过程中还考虑了安装兼容性，底座的安装孔位尺寸适配多数民用改装车的防火墙安装位，也能匹配市售主流模拟驾驶支架的安装孔距，不需要额外做打孔改装就能直接固定。踏板侧面的金属管路是制动总泵的连接油路通道，集成式的油路布局减少了外接管路的杂乱排布，也降低了管路弯折漏油的风险。每个踏板的回位弹簧都做了防脱限位设计，哪怕长期使用出现弹簧疲劳，也不会出现弹簧脱落卡滞踏板的安全隐患。

　　从安装边界来看，整套踏板组的横向总宽度控制在380mm以内，纵向安装深度不超过220mm，踏板面的最高抬起位置距离安装底座平面的高度为180mm，踩到底后的最低位置距离底座平面为60mm，总踩踏行程为120mm，这个行程范围既不会因为行程过短导致操纵过于敏感，也不会因为行程过长增加脚部的移动距离。踏板面采用防滑纹理的金属冲压件，边缘做了圆弧倒角处理，哪怕穿着薄底赛车鞋踩踏，也不会出现硌脚的情况。

　　在实际装车测试过程中，这套踏板组在连续高强度踩踏200次以上的工况下，铰接部位的温升不明显，没有出现卡滞或者回位不畅的问题，踏板臂的形变量控制在0.2mm以内，完全满足竞速场景下的高强度使用需求。针对不同使用场景，还可以通过更换不同刚度的回位弹簧来调整踏板的踩踏力度，比如场地赛需要更重的制动踏板阻尼来提升脚感反馈，模拟驾驶场景可以更换更软的弹簧降低长时间驾驶的疲劳度，整个更换过程不需要拆解整个底座结构，只需要拆下踏板臂侧面的固定销就能完成弹簧替换，维护调整十分便捷。
