这套悬架结构适配VAZ2109前驱车型的前轮承载需求,日常装车场景覆盖城市铺装路面行驶、非铺装路面颠簸缓冲、紧急制动时的载荷传递等常见工况,是整车底盘系统里连接车轮与车身的核心承载部件。从实际装车用途来看,这套结构需要同时承担多重任务:垂直方向过滤路面颠簸冲击,保证驾乘舒适性;横向与纵向传递车轮的驱动力、制动力,确保动力输出与制动效能的可靠传递;转向过程中配合转向拉杆约束车轮运动轨迹,保证转向精准度;过弯时提供足够的侧向支撑,抑制车身侧倾幅度。

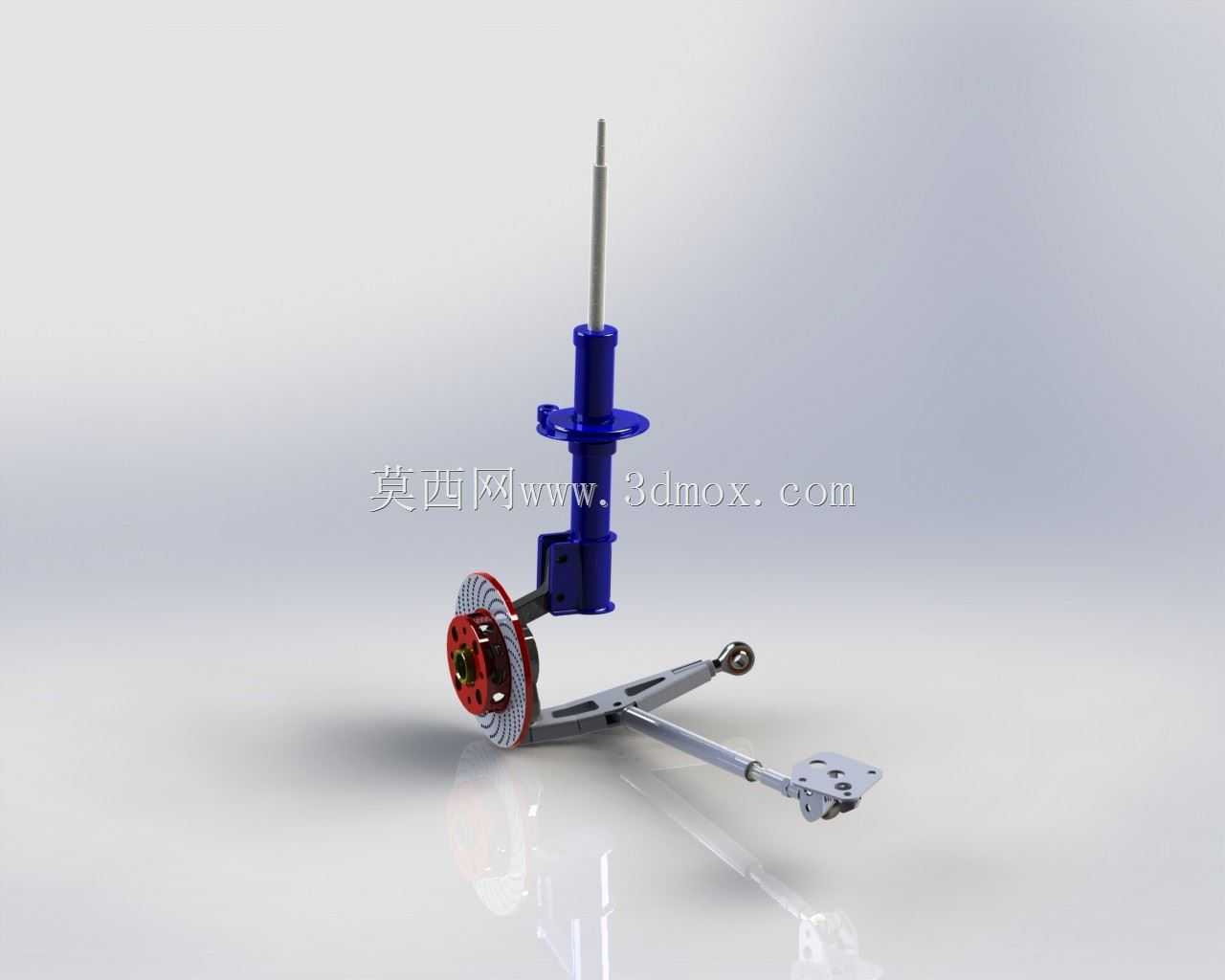

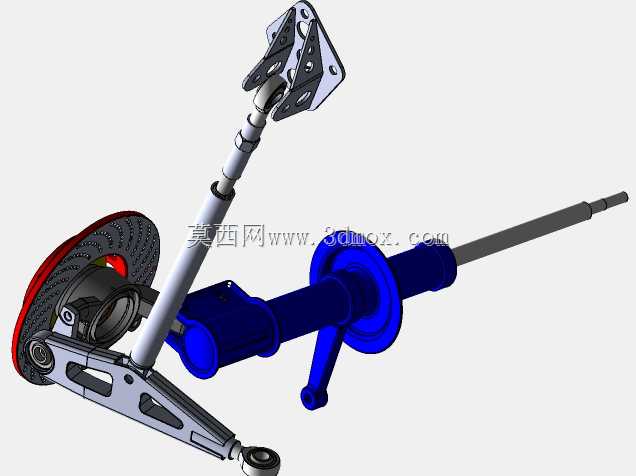

从功能特性拆分来看,总成集成了滑柱式减震单元、通风制动盘、轮毂轴承安装座、下摆臂、横向稳定杆连接端几个核心模块。滑柱部分采用筒式减震器搭配螺旋弹簧的集成设计,减震器上端通过顶胶与车身翼子板内的减震塔座连接,下端直接固定在转向节上,这种麦弗逊式的结构布局可以最大程度压缩机舱与轮舱的占用空间,适配前置前驱车型横向布置动力总成的空间需求。制动盘采用通风式结构,盘体内部设置径向通风道,连续制动时可以通过车轮转动带动空气流经风道带走摩擦热量,避免热衰减导致制动效能下降,制动盘的安装端面与轮毂轴承的配合面设置了定位止口,保证装车后制动盘的端面跳动量控制在合理区间,减少制动时的方向盘抖动问题。下摆臂采用L型冲压焊接结构,臂身设置了多道加强筋提升抗弯刚度,外端通过球头销与转向节连接,内端通过两个橡胶衬套与副车架铰接,橡胶衬套的径向与轴向刚度经过匹配,既可以过滤路面传来的细碎振动,又能在急加速、急制动时约束车轮的纵向位移,避免出现明显的俯仰动作。横向稳定杆的连接端设置在下摆臂的预留安装位上,稳定杆拉杆采用球铰结构连接,可以在车轮上下跳动时自由转动,避免出现运动干涉,同时在两侧车轮出现高度差时提供抗扭力矩,减小车身侧倾。
设计过程中首先要确定的是硬点位置,也就是减震器上安装点、下摆臂前后安装点、球头点、车轮中心这几个关键坐标,硬点的设定直接决定了车轮跳动时的定位参数变化规律,比如外倾角的变化量、前束的补偿量,这些参数直接影响轮胎的磨损速度与行驶稳定性。建模时需要先绘制各部件的运动包络,检查车轮上下跳动到极限位置、转向打到最大角度时,所有部件之间是否存在干涉,比如减震器滑柱与轮辋的间隙、制动盘与防尘罩的间隙、下摆臂与副车架的间隙,这些安装边界的尺寸需要预留足够的安全余量,避免车辆满载行驶或者零部件出现小幅形变时发生硬摩擦。减震器的行程设计需要匹配悬架的动挠度要求,压缩行程末端设置橡胶缓冲块,避免金属部件直接撞击,拉伸行程设置限位结构,防止减震器被拉脱。
安装边界方面,减震器上安装座采用三个螺栓固定的结构,螺栓孔的分布圆直径与车身减震塔的预留孔位完全匹配,安装面设置了定位凸台,装车时可以快速定位无需反复调整。下摆臂的两个内端衬套安装孔采用同轴设计,压装衬套后可以直接穿入副车架的安装螺栓,球头销的锥面角度与转向节的锥孔角度完全契合,拧紧螺母后可以保证锥面紧密贴合,不会出现松动旷量。制动盘的安装螺栓孔分布与轮毂轴承的法兰孔位对应,装配时螺栓按照规定扭矩交叉拧紧,保证制动盘与法兰面完全贴合,避免出现偏摆。整个总成的所有安装接口都与原车底盘的预留位置完全适配,不需要对车身或者副车架进行额外改装,就可以直接替换装车,维修更换时的操作便利性较好。
从结构强度角度来看,所有承载部件的材质选择都经过载荷校核,减震器筒身采用无缝钢管加工,表面经过镀铬处理提升耐磨性与防锈能力,下摆臂采用高强度钢板冲压焊接,焊缝位置经过应力优化,避免应力集中导致的开裂问题,球头销采用合金钢锻造,表面淬火处理提升耐磨性能,橡胶衬套采用天然橡胶与合成橡胶混合配方,兼顾耐久性与缓冲性能。日常使用中,这套悬架结构可以适应不同载荷下的行驶需求,空载时减震器阻尼偏软保证舒适性,满载时弹簧刚度匹配合理,不会出现悬架被压缩到极限的情况,制动时的点头幅度控制在合理范围,过弯时的侧倾支撑足够,整体的性能平衡偏向家用车型的实用定位,既满足日常通勤的舒适性需求,又能保证复杂路况下的结构可靠性。
