基础剪叉式垂直升降作业支撑结构

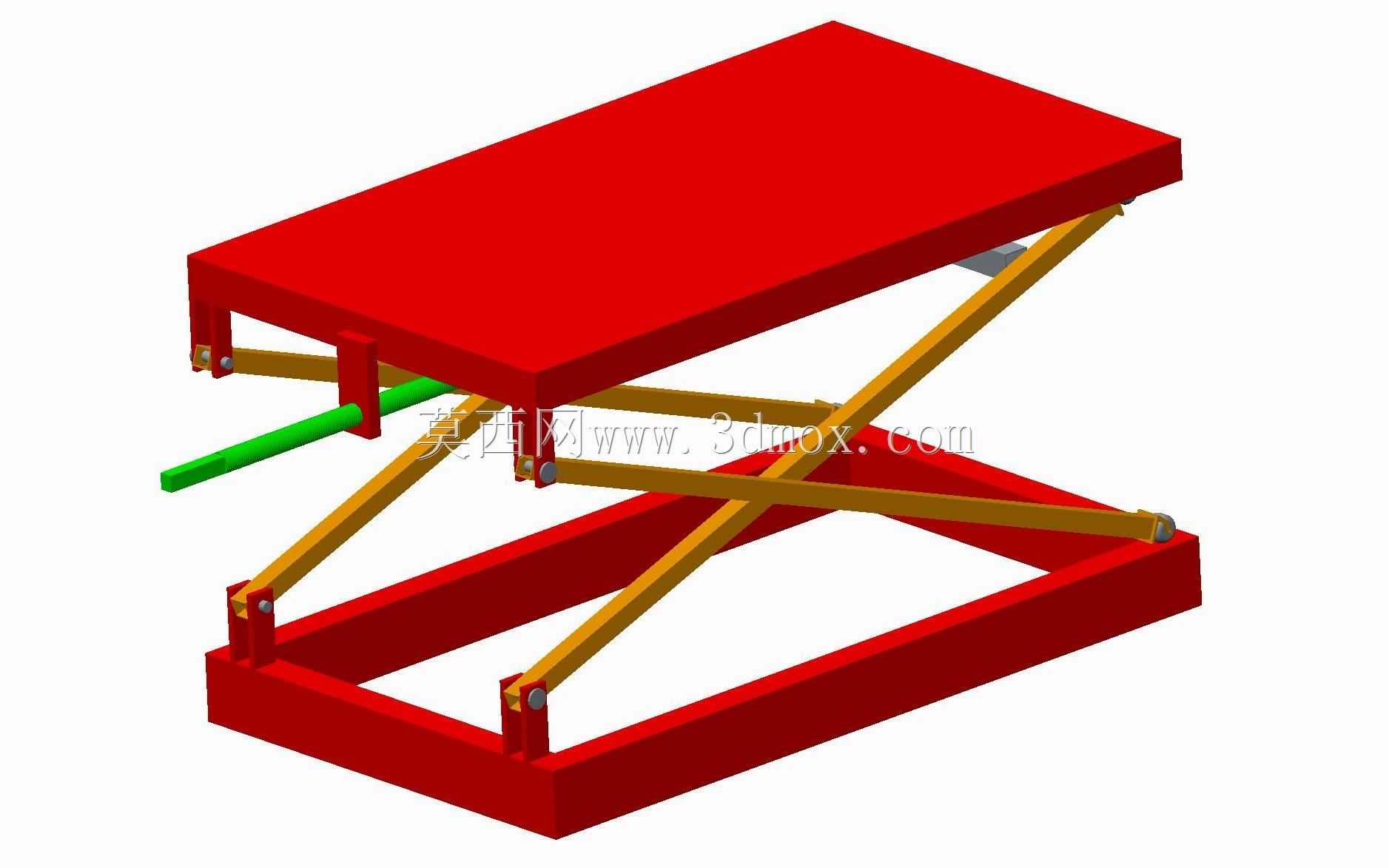

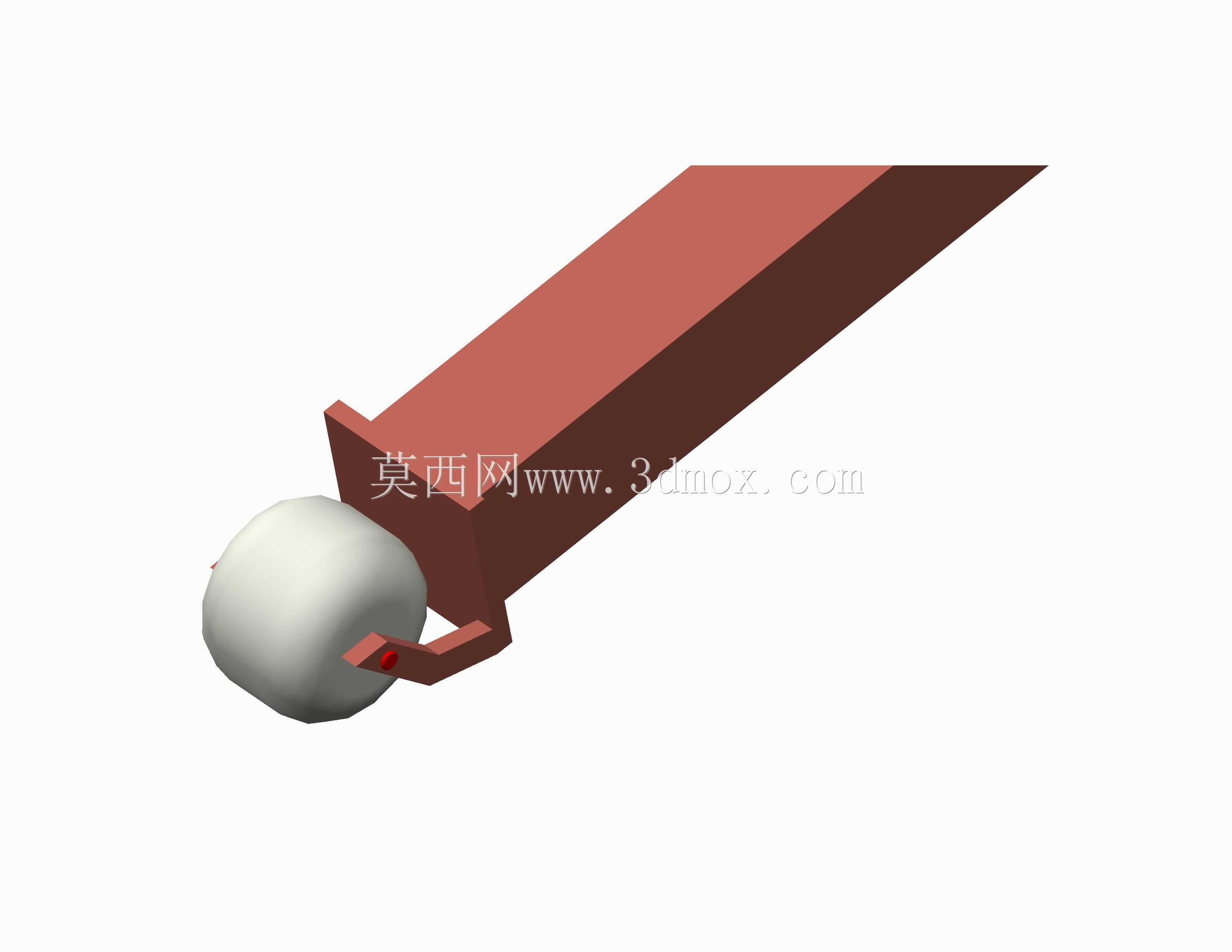

　　在车间物料周转、仓储低位堆垛、轻型设备检修的作业场景里，这类剪叉式升降结构的应用覆盖度非常高，不同于大载重的液压重载升降台，这款基础结构主打小行程、轻载荷的垂直举升需求，很多流水线旁的工件高度适配工位、仓储区的轻型货物取放位，都会采用这类结构作为核心升降单元，不需要复杂的液压站配套，纯机械传动的形式也让后期维护的门槛低了不少，日常只需要对铰接销轴做定期润滑即可，不会出现液压系统漏油、管路老化这类常见故障。从结构设计逻辑来看，整套机构采用对称式剪叉臂布局，上下两个安装基座分别对应承载台面与底部固定框架，剪叉臂的一端通过铰接销轴与基座固定铰接，另一端则搭配滑动副，在升降过程中沿着基座的导向槽做水平位移，通过这种交叉臂的角度变化，

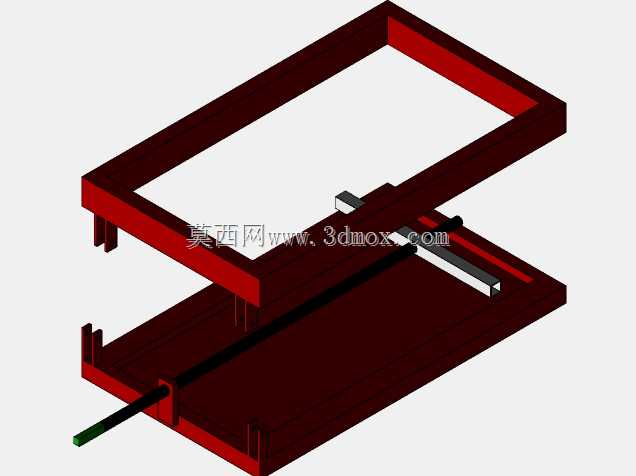

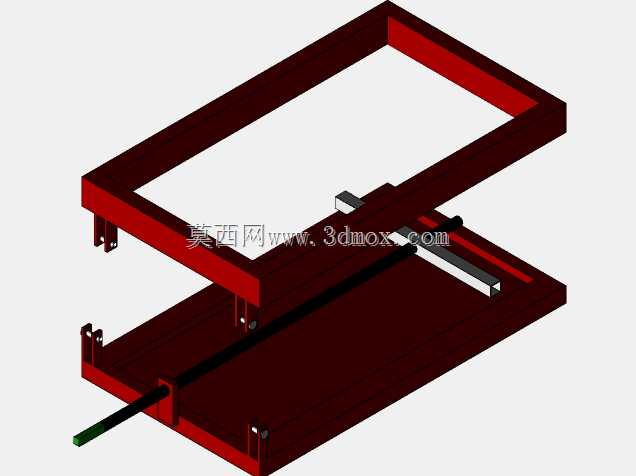

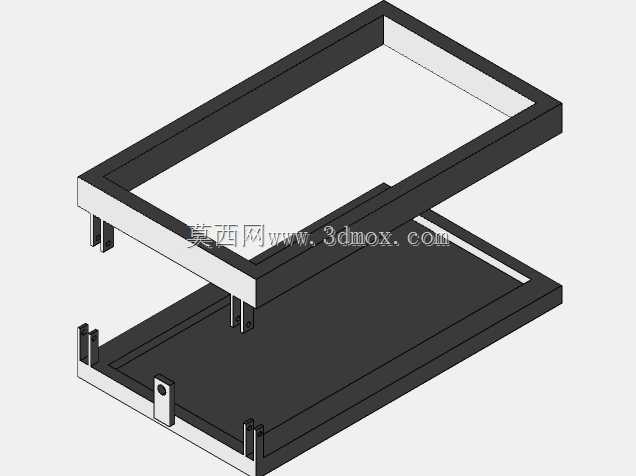

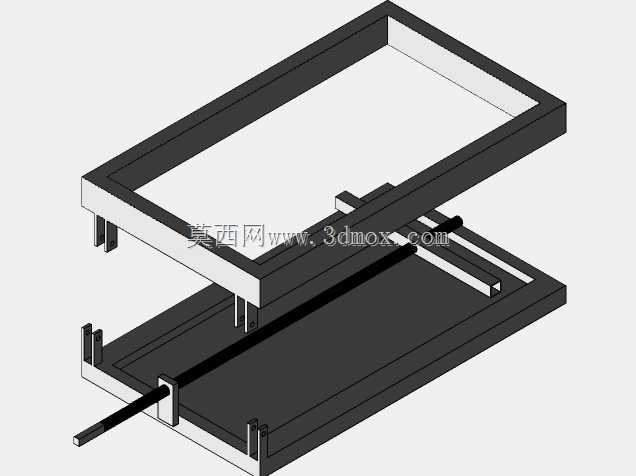

　　把水平方向的输入动力转化为垂直方向的升降位移，这种传动形式的力传导路径非常直接，铰接点的受力分布均匀，不会出现单侧偏载导致的结构卡滞。驱动端采用横向布置的传动杆，通过杆端的螺纹结构或者外接动力输入，带动剪叉臂滑动端的间距变化，从而实现台面的升降调节，这种驱动布置的好处是动力输入点位于结构侧方，不会占用台面下方的垂直安装空间，底部框架可以直接通过螺栓固定在地面或者设备机架上，不需要额外预留下沉式安装坑位，对于现场改造的工位来说适配性很强。承载台面采用整板式结构，边缘做了直角加强处理，台面下方与剪叉臂的连接位置设置了局部加强筋，避免长期受载出现台面变形，底部框架采用矩形围焊结构，既作为整个升降机构的安装基座，

　　也为剪叉臂的滑动端提供导向支撑，框架的型材壁厚可以根据实际载荷需求做调整，这款基础结构的设计预留了足够的型材选型余量，设计人员可以根据实际使用场景的载荷大小，直接替换对应壁厚的型材，不需要重新调整整体的铰接点位尺寸。从安装边界来看，整套机构在最低位时的整体高度较低，适合安装在空间高度受限的工位内，最大举升行程下的整体稳定性经过结构校核，剪叉臂在最大展开角度时，铰接点的受力仍在材料许用应力范围内，不会出现失稳风险，台面的尺寸设计适配常规的轻型工件周转箱尺寸，也可以根据实际工位的物料尺寸，在不改变剪叉核心结构的前提下调整台面的长宽参数，只需要对应调整上下基座的导向槽长度即可，结构的拓展性较强。在实际使用过程中，

　　这类结构可以搭配手轮做手动驱动，用于不需要频繁调节高度的检修工位，也可以搭配伺服电机或者电动推杆做自动驱动，接入流水线的自动化控制系统，实现工件高度的自动适配，满足不同工位的作业高度需求，相比其他形式的升降结构，剪叉式结构的收拢体积小，升降过程中台面的水平度保持性好，不会出现升降过程中台面倾斜的问题，对于需要在台面上放置精密工件、或者做小型设备装配的场景来说，这种稳定的升降特性能够很好地满足作业要求。设计过程中对所有铰接点的位置都做了公差匹配，销轴与轴套之间的间隙控制在合理范围内，既保证转动过程无卡滞，也避免间隙过大导致升降过程中台面出现晃动，滑动端的导向面做了耐磨处理，长期往复滑动也不会出现过度磨损导致的精度下降，整套结构没有复杂的异形零件，所有零部件都可以采用常规的机加工或者型材下料完成，加工制造成本低，适合小批量的工位定制使用。
