家用吊扇叶片与连接底座结构设计

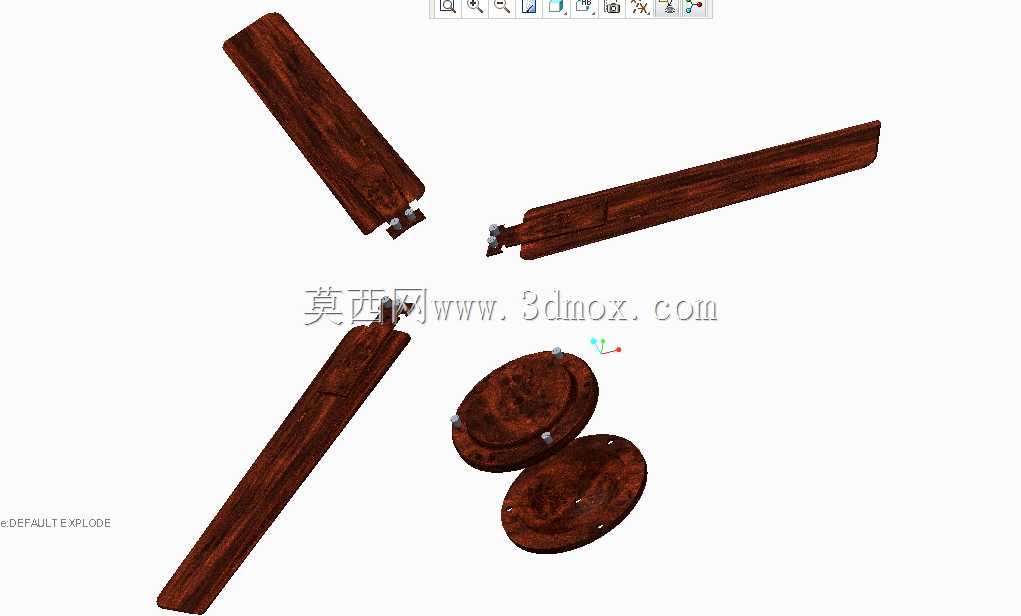

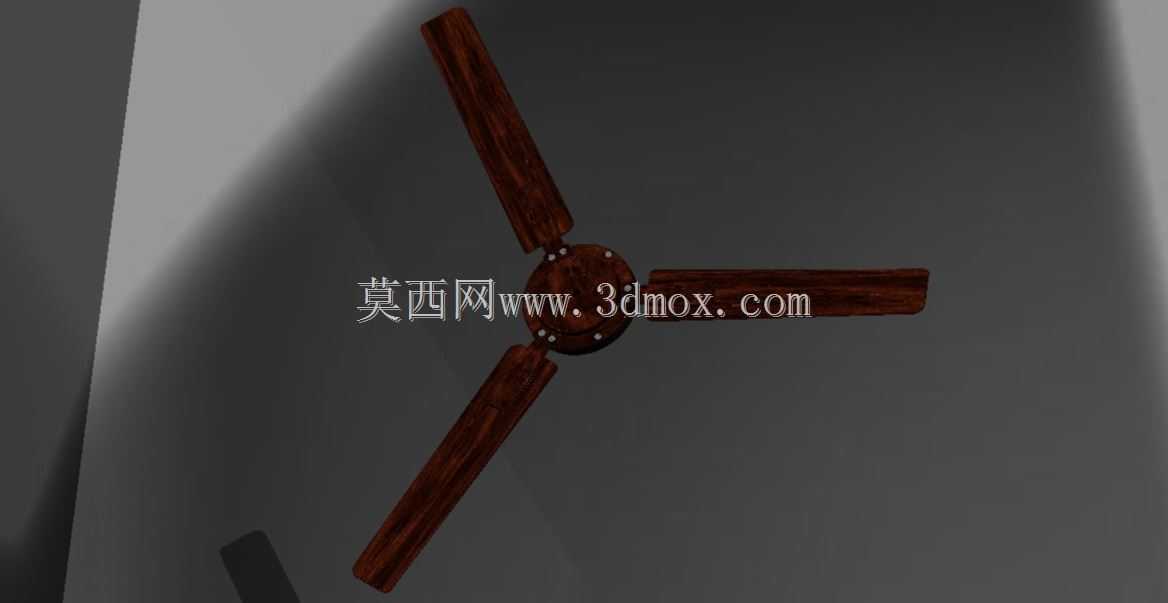

　　这套结构针对家用吊扇的核心运转部件做了完整的三维拆解设计，日常应用场景覆盖普通住宅客厅、卧室、小型餐饮门店等需要持续空气循环的空间，核心用途是通过低速大扭矩的旋转带动空气流动，在低能耗前提下实现室内空气的均匀扰动，相比落地扇不占用地面活动空间，送风覆盖范围更广。从功能特性来看，三个长条形扇叶采用了等截面渐变扭转的曲面设计，叶根到叶尖的弦长逐步收窄，扭转角从靠近轮毂位置的12度平滑过渡到叶尖位置的4度，这种设计能在额定转速下让整个叶展方向的攻角保持在合理区间，避免叶尖位置出现气流分离导致的紊流噪音，同时提升单位转速下的送风效率。连接底座采用上下对合的圆盘式结构，上盘直接对接吊顶侧的固定吊杆，

　　下盘通过三个均匀分布的卡槽与扇叶根部的插接结构配合，卡槽位置设计了定位止口，安装时扇叶根部的凸台卡入止口后，再通过紧固件锁紧，能保证三个扇叶的安装角完全一致，避免运转时出现动不平衡量导致的整机抖动。设计过程中首先确定了核心安装边界：整套旋转部件的总回转直径控制在1200mm，适配20-25平米的常规房间送风需求，上下对合的连接底座总厚度为32mm，最大外径160mm，上盘预留的吊杆对接孔直径为30mm，匹配市面通用的吊扇安装吊杆规格，不需要额外做转接件就能适配多数家用吊顶的安装预留位。扇叶的截面采用了上凸下平的低速翼型轮廓，厚度从叶根位置的18mm逐步递减到叶尖位置的8mm，既保证叶根位置和底座连接时有足够的结构强度，

　　承受旋转时的离心力与气动载荷，也能降低叶尖位置的结构重量，减少旋转时的转动惯量，降低电机启动时的扭矩负载。扇叶根部的插接段设计了两个对称的定位卡扣，插入底座卡槽后卡扣自动卡入底座对应的限位槽，安装时不需要额外扶稳扇叶就能完成紧固件的锁紧作业，降低现场安装的对位难度。连接底座的上下盘之间设计了环形的密封止口，对合后能完全遮盖内部的紧固件与接线空间，避免长期使用过程中灰尘、蚊虫进入结构内部堆积，影响运转平衡性。三个扇叶的安装位在底座上呈120度均匀分布，每个安装位的结合面都做了0.2mm的平面度公差控制，保证扇叶安装后叶展平面的跳动量控制在1mm以内，避免高速旋转时出现扇叶蹭边或者送风不均的问题。从结构强度校核的角度，

　　扇叶采用木质复合材质时，叶根位置能承受的最大离心力载荷超过额定转速下载荷的6倍，连接底座采用ABS工程塑料注塑成型时，上下盘的连接螺栓选用M4规格，每个连接点的预紧力能满足长期运转不松动的要求，不需要额外增加防松垫片就能保证结构可靠性。实际安装时，只需要先将上底座固定在吊杆下端，再依次将三个扇叶插入下底座的卡槽，扣合上底座后锁紧周向的6个固定螺栓，就能完成整套旋转部件的装配，装配完成后不需要做额外的动平衡调试，因为零件的加工公差已经控制在动平衡允许的范围内，能直接对接电机输出轴投入使用。这套结构的设计没有采用复杂的异形曲面或者特殊定制的连接件，所有配合尺寸都兼容市面主流吊扇的通用配件，后期维护时如果单个扇叶出现损坏，不需要更换整套部件，只需要单独更换对应扇叶就能恢复正常使用，降低了用户的后期维护成本。扇叶的表面做了流线型的过渡处理，没有尖锐的棱角，日常清洁时不会划伤手部，连接底座的外边缘做了R5的圆角过渡，既提升了外观的整体性，也能避免旋转过程中气流在底座边缘产生涡流噪音。在气动性能层面，这套结构在额定转速280rpm的工况下，送风距离能达到4.5米，覆盖范围内的风速均匀度超过85%，不会出现局部风速过大或者送风死角的问题，相比同尺寸的传统平板扇叶，送风效率提升12%左右，运转噪音能控制在35分贝以内，满足夜间卧室使用的静音要求。
