内嵌式剪叉升降承载平台结构设计

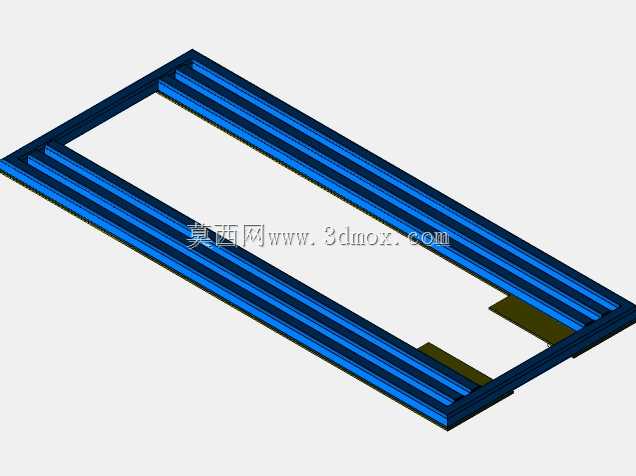

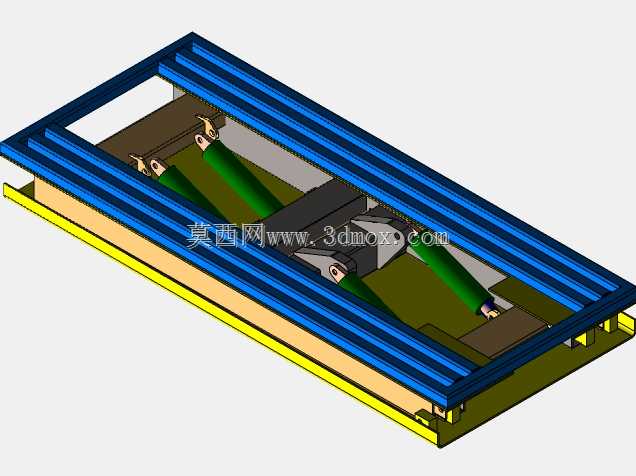

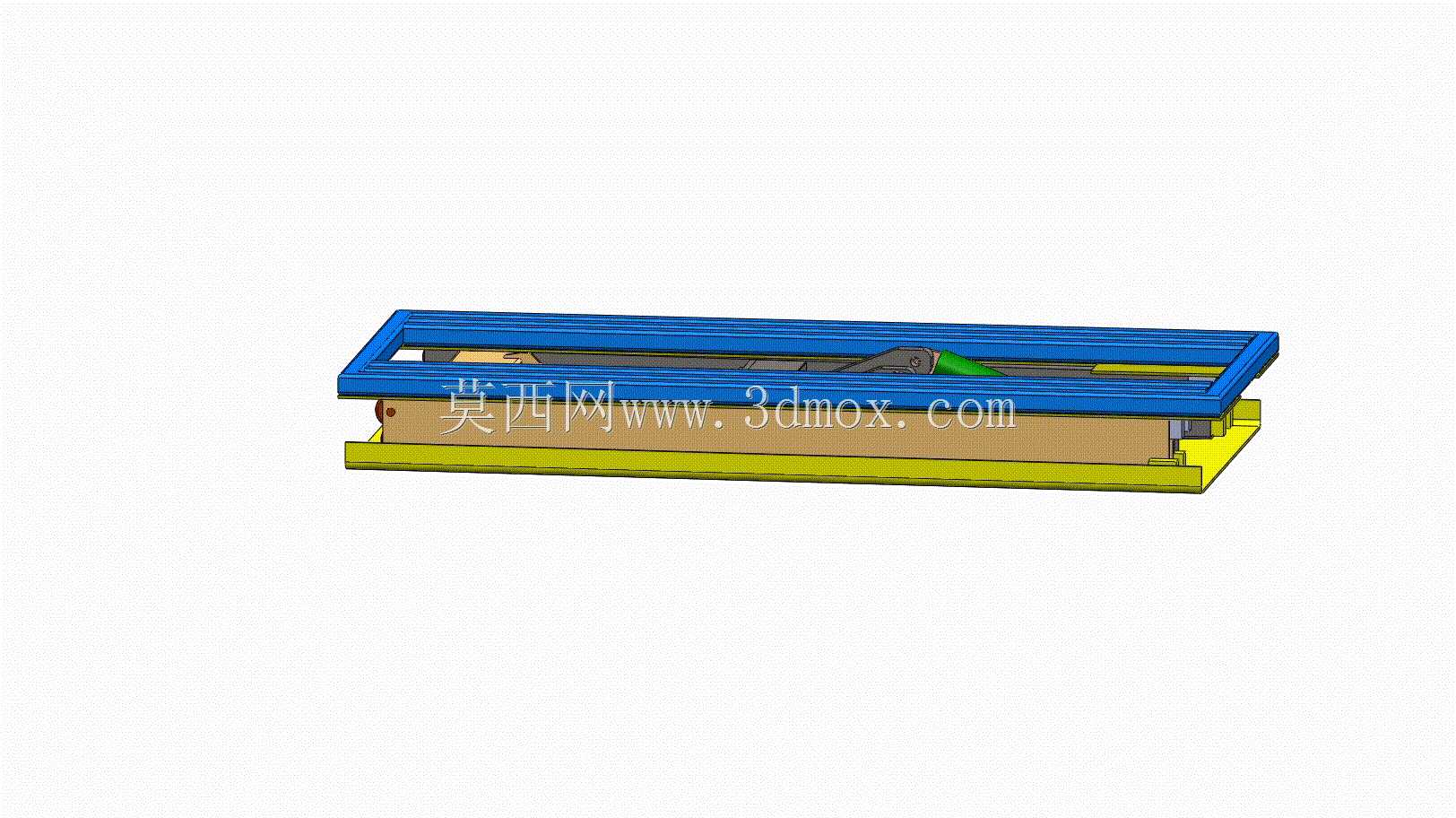

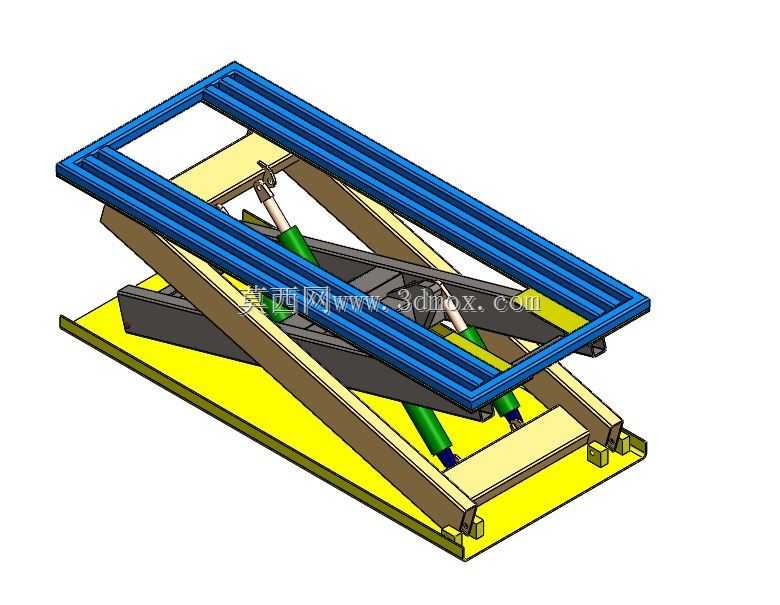

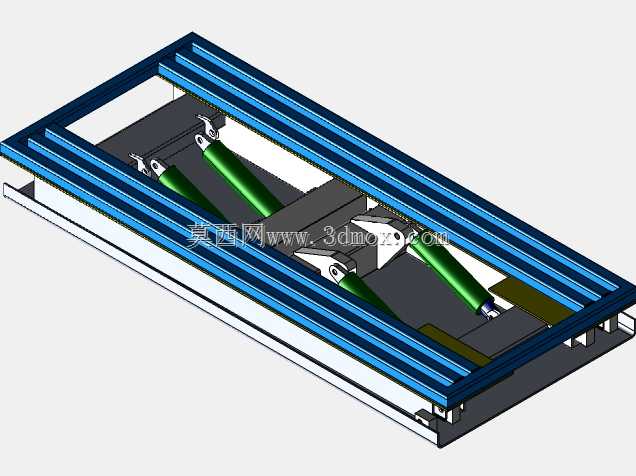

　　在车间流水线工位对接、仓储线边物料转运、自动化设备上下料接驳的场景里，这类薄型剪叉升降结构的应用频次远高于常规大行程升降设备——很多人对剪叉升降机的印象停留在工地高空作业的大型设备，实则内嵌在工装台、输送线内部的小行程重载剪叉单元，才是离散制造产线里调节工位高度差、适配不同作业高度需求的核心执行部件。这套结构采用双层叠合的安装基座设计，下层基座作为固定安装面，可直接通过螺栓锁附在生产线机架、地面预埋板或者工装台的框架内，不需要额外开挖地坑做嵌入式安装，对于现有产线的改造适配性很强，安装边界的长宽尺寸控制在常规输送线的标准段宽度范围内，整体缩回状态的高度不足伸出最大行程的三分之一，不会额外占用过多垂直方向的安装空间，在空间局促的线边工位、设备内部接驳位都能顺利布置。剪叉臂的铰接点采用对称等距布置，每一组剪叉臂的受力点都经过载荷分配校核，避免单侧偏载导致的臂架变形，中间的驱动端采用卧式布置的执行元件，不会在升降平台的侧面或者顶部突出额外的结构，平台上表面可以直接安装滚筒线、工装夹具或者承载托盘，不需要额外做避让结构。从设计逻辑上看，这套结构没有追求过大的升降行程，而是把核心指标放在了缩回状态的结构厚度、额定承载下的升降平稳性上：常规剪叉结构如果要做薄型设计，很容易出现臂架铰接点间隙过大、升降过程中平台晃动的问题，这套结构在每一组剪叉臂的铰接位置都做了衬套安装位，可根据使用场景选配铜基石墨衬套或者带密封的滚动轴承，

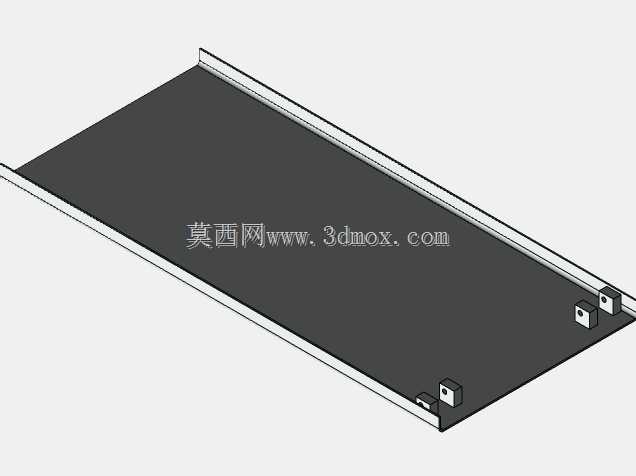

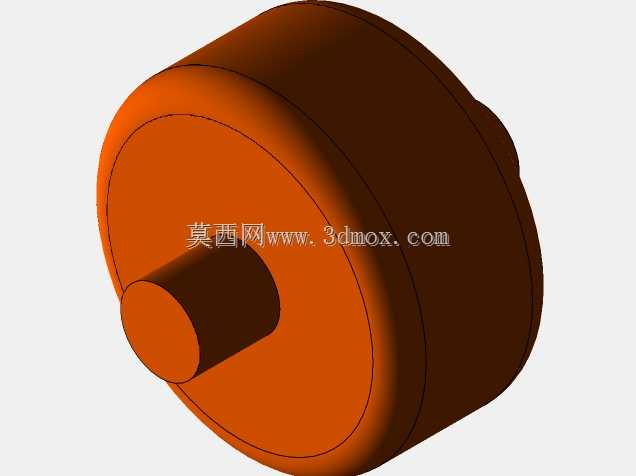

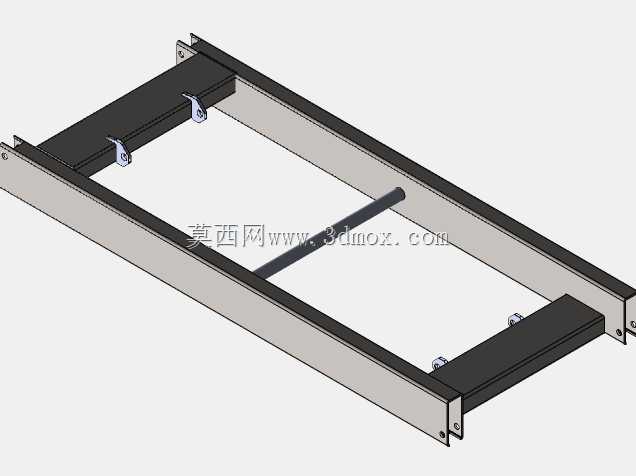

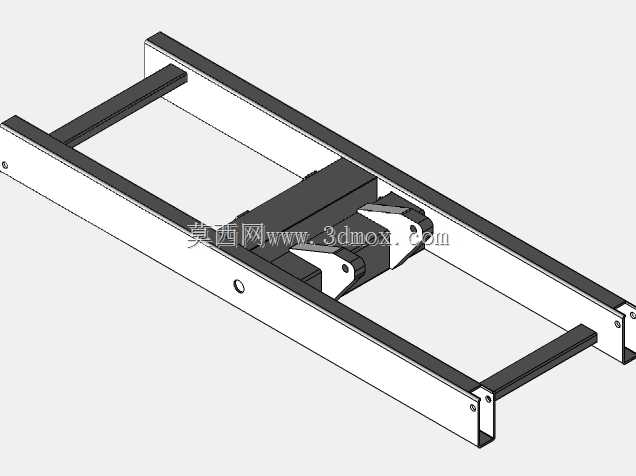

　　适配不同频次的升降作业需求——如果是每天作业频次不高的工位调节场景，用铜衬套就能满足免维护长周期使用的要求，如果是高频次的自动化上下料场景，换用带密封的滚针轴承就能降低铰接位置的磨损，延长结构的整体使用寿命。平台的上层面板采用折弯加强的结构设计，面板下方和剪叉臂的连接位置做了局部加强筋，避免大载荷放置时面板出现凹陷变形，下层基座的底部同样做了折弯翻边结构，既提升了基座整体的刚性，也能在安装时让基座和安装面之间留出调整垫片的放置空间，方便安装时调整整个平台的水平度，避免因为安装面不平整导致剪叉臂运动卡滞。在实际使用中，这类剪叉单元最常出现的问题是偏载导致的臂架扭曲，这套结构在剪叉臂的两端滑动位置做了导向限位结构，

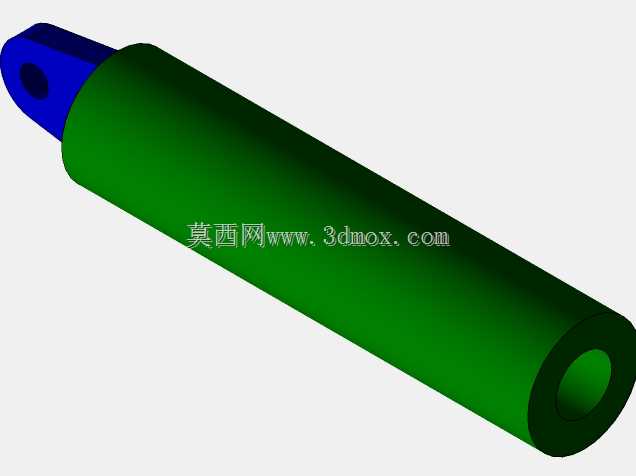

　　不管是上层平台和剪叉臂连接的滑动端，还是下层基座和剪叉臂连接的滑动端，都设置了侧向挡边，保证剪叉臂在伸缩过程中始终沿着直线方向运动，不会出现侧向偏移，哪怕平台上的载荷放置位置偏离中心一定距离，也能通过导向结构抵消侧向分力，避免臂架出现卡滞或者变形。和外置导向柱的升降平台相比，剪叉结构的优势在于不需要额外布置垂直导向柱，整体结构更紧凑，相同安装 footprint 下的承载能力更强，而且升降过程中平台的水平度保持更好，不会因为导向柱的安装误差导致平台倾斜。这套结构的驱动接口做了通用化设计，不管是选配液压油缸、电动推杆还是伺服电缸作为驱动元件，都能通过更换连接法兰直接适配，不需要改动剪叉臂和基座的主体结构，设计人员在做产线方案选型时，

　　可以根据现场的动力源条件、升降速度要求、控制精度要求灵活选配驱动部件，不用重新做结构适配。在维护性设计上，所有铰接点的衬套都设计了注油通道，不需要拆解结构就能定期加注润滑脂，滑动接触的位置预留了耐磨板的安装槽，磨损后只需要更换耐磨板就能恢复结构精度，不需要整体更换臂架或者基座，降低了后期的维护成本。很多设计人员在做薄型剪叉结构时，容易忽略升降到最高位置时的结构锁止需求，这套结构在剪叉臂的铰接位置预留了安全挡块的安装位，可根据安全要求加装机械锁止块，当平台升到指定作业高度后，锁止块可以卡入对应位置的卡槽，避免驱动元件失效导致平台意外下落，满足设备安全规范的要求。在物流仓储场景里，这类结构可以嵌入在输送线内部，用来调整不同高度输送线之间的高度差，实现托盘货物在不同楼层、不同高度输送段之间的转运；在生产装配场景里，可以安装在装配工位下方，根据不同操作人员的身高、不同装配工序的作业高度需求，灵活调整工作台面的高度，降低操作人员的作业疲劳度；在自动化设备的上下料位置，这套结构可以配合机械手实现工件的高度对接，让机械手始终在最优的作业行程范围内取放工件，提升机械手的运行效率和取放精度。
