创新马系统双开式金属木质组合马档

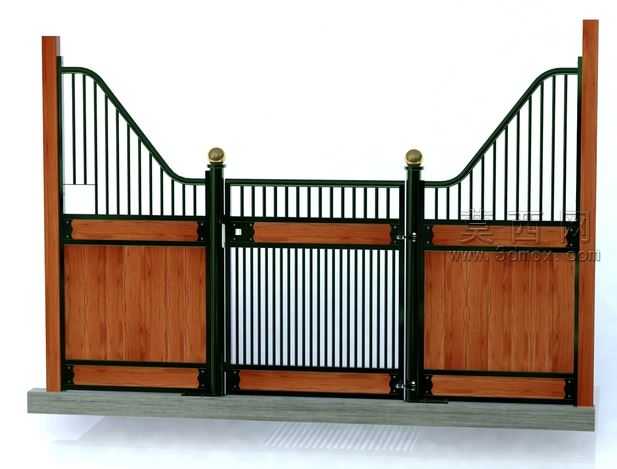

该三维模型采用SolidWorks软件完成全参数化建模，整体为双开对称式马档结构，总装配体包含223个独立零部件，完整还原了实体马档的所有可动结构与细节特征。建模过程中先完成整体框架的基准搭建，以中间对称面为基准绘制两侧门体的轮廓草图，框架部分采用焊接钢结构的建模逻辑，分别绘制竖向立柱、横向横杆、弧形顶轨的实体特征，其中竖向栏杆采用等距阵列命令完成排布，保证栏杆间距均匀一致，符合马厩防护的安全间距要求。木质挡板部分采用实体拉伸命令生成基础板材，再通过切除命令完成上下封边的卡槽结构，模拟实木板材嵌入金属框架的装配关系，金属构件的连接位置单独建模了螺栓、铰链等标准件，还原了实际装配的铰接结构，所有可移动铰链均添加了配合约束，可实现门体的开合运动模拟，手指闭锁系统单独做了细节建模，还原锁止机构的动作逻辑。材质渲染阶段，金属框架部分赋予哑光黑色喷塑钢材材质，调整金属粗糙度参数模拟户外铁艺的磨砂质感，木质挡板部分赋予深棕色实木纹理材质，调整纹理映射方向贴合板材的拼接方向，顶部装饰球头做了黄铜金属材质的区分，底部基座赋予混凝土材质，整体渲染效果还原了实物的材质层次。结构设计上兼顾了防护安全性与使用便捷性，上部弧形栏杆既保证了通风视野，又能防止马匹翻越，下部木质挡板可遮挡马匹视线减少外界干扰，中间双开结构方便马匹进出与日常清洁维护，整体结构强度符合畜牧设施的使用要求，建模过程中所有零件均保留了参数化特征，可根据实际使用场景调整整体宽度、高度、栏杆间距等参数，适配不同规格的马厩安装需求。
