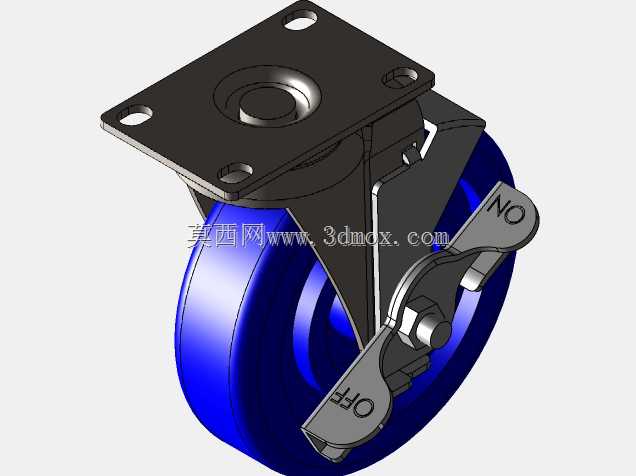

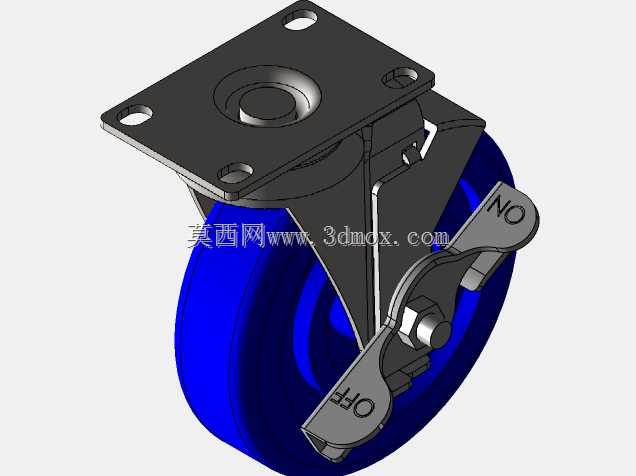

带刹车功能五寸万向脚轮结构总成

　　在工业生产、仓储物流、商用设备等场景中，脚轮作为实现设备灵活移位的核心部件，其结构可靠性直接影响设备移动的顺畅度与驻车后的稳定性，这款五英寸规格的带刹车万向脚轮总成，正是针对中载移动场景开发的行走支撑部件。日常应用中，这类脚轮常被装配在中型工具车、仓储周转车、工业设备机架、商用展示柜、医疗辅助设备的底部，既需要满足设备在平整环氧地坪、硬化水泥地面上的顺畅推行需求，也要能在设备停靠时通过刹车结构锁止轮体转动与万向转向，避免设备受外力出现滑移偏移。

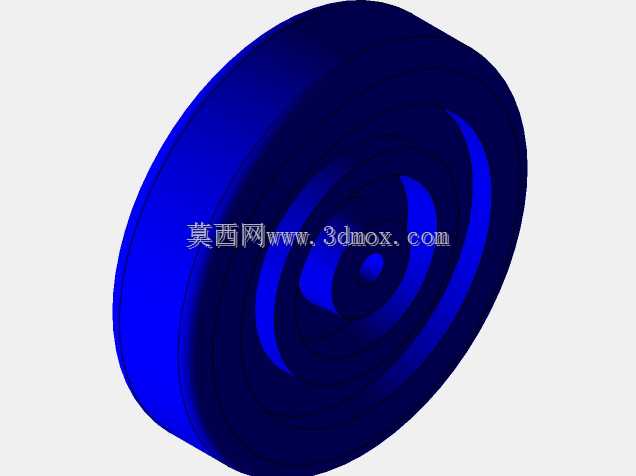

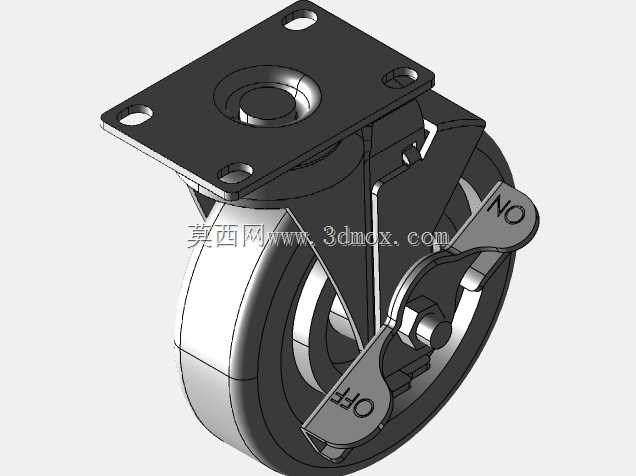

　　从功能特性来看，这款脚轮采用双刹结构设计，扳动刹车踏板至锁止位置时，金属刹车件会同时抵紧轮体侧面与万向回转支架，既限制车轮自身的滚动，也锁死支架的水平回转自由度，相比仅锁止轮体转动的单刹结构，驻车稳定性更强，哪怕是在带有轻微坡度的地面停靠，也能避免设备出现转向偏移或溜动的问题。轮体采用高弹性聚氨酯材质，外层蓝色轮面硬度适中，推行过程中能有效吸收地面微小凸起带来的震动，同时不会在环氧地坪、瓷砖地面上留下压痕或轮印，适配多数对地面防护有要求的室内使用场景；轮体内部配套滚动轴承，轮轴转动阻力小，满载状态下推行也不会出现卡滞、异响的问题。

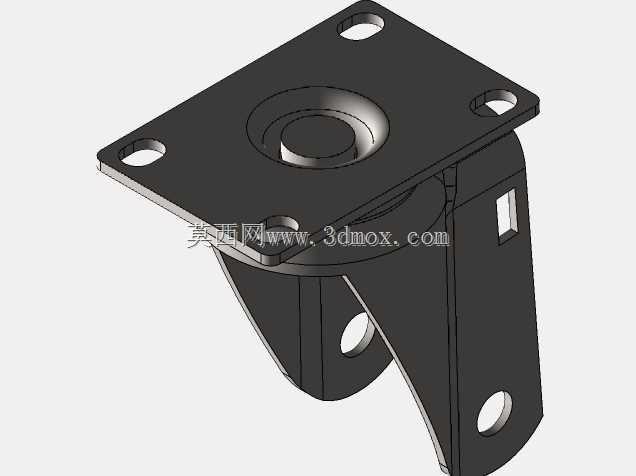

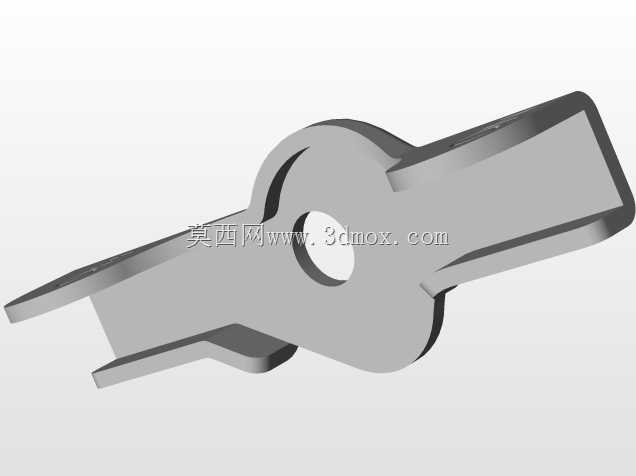

　　设计思路上，这款脚轮采用顶板安装的结构形式，顶部方形安装板预留四个螺栓安装孔，孔位布局符合通用脚轮安装尺寸规范，设备机架底部只需对应加工四个螺纹孔或穿螺栓的光孔，即可完成脚轮的固定安装，不需要额外制作转接支架，能大幅降低设备装配的加工成本。支架部分采用加厚金属板材冲压成型，回转部位采用铆接结构搭配推力轴承，万向转动时顺滑无卡顿，同时能承受垂直方向的重载冲击，避免长期使用后支架出现变形、回转卡滞的问题；刹车踏板采用冲压金属件，表面压印ON/OFF标识，操作人员无需额外培训即可快速识别锁止与释放状态，踏板的扳动角度经过优化，用脚轻踩即可完成状态切换，不需要弯腰手动操作，符合人机工程学设计要求。

　　从安装边界与尺寸参数来看，这款脚轮轮体直径为五英寸，也就是127毫米，安装后整体高度处于常规中载脚轮的标准区间，安装板的边长、安装孔的孔距都适配行业通用的五寸万向脚轮安装规范，替换同规格旧脚轮时不需要改动原有设备的安装孔位，互换性较强。轮体宽度经过载荷匹配设计，单轮额定载荷能满足多数中型设备的承重需求，四个脚轮配套使用时，整体承载能力可覆盖多数中载移动设备的重量要求。设计过程中，支架的弯折弧度、轮体与支架的间隙都经过干涉校验，轮体全角度转动时不会与支架、安装板发生摩擦，万向回转时也不会出现轮体蹭到设备底部机架的问题；刹车件的行程经过反复调校，锁止状态下能提供足够的摩擦力矩，不会因为长期磨损出现刹车失效的问题，释放状态下刹车件与轮体、回转支架完全脱离，不会额外增加推行阻力。

　　在实际选型应用中，这类脚轮需要根据设备的总重量、使用地面条件、是否需要经常驻车等需求匹配，这款五寸双刹脚轮的轮径尺寸适中，相比小尺寸脚轮越障能力更强，能轻松越过地面的接缝、小尺寸杂物，不会出现轮体被卡滞的问题，同时整体高度不会过高，避免设备重心抬升过多影响停放稳定性。轮体的聚氨酯材质耐油污、耐常见弱化学腐蚀，在车间常规生产环境下使用不会轻易出现轮体溶胀、老化开裂的问题，金属支架表面经过电泳或喷塑处理，在常规湿度环境下不会轻易生锈，能满足较长周期的使用需求。建模过程中，所有零件的配合公差都按照实际生产的装配要求设定，回转部位的间隙、轴承的安装位、螺栓的穿装空间都经过校验，导出的三维模型可直接用于设备的整体装配干涉检查，也能作为脚轮选型时的安装尺寸参考，帮助结构设计人员快速完成设备底部行走机构的布局设计，减少选型阶段的尺寸测绘工作量。
