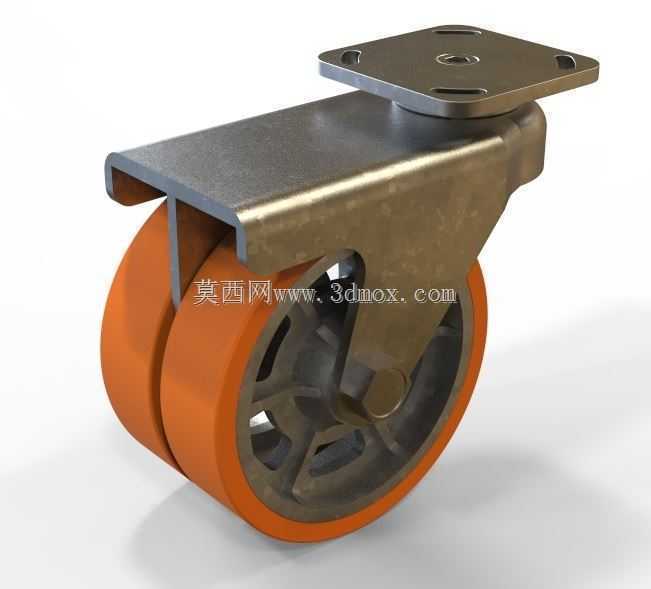

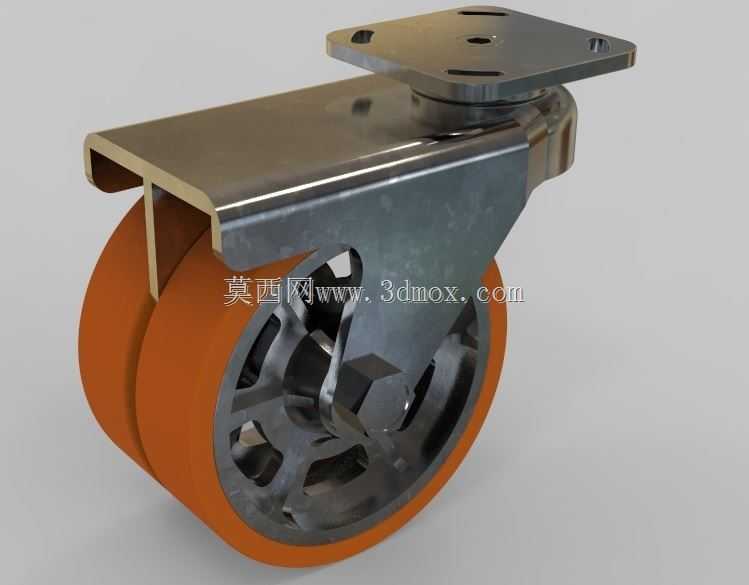

重载双轮万向活动脚轮结构设计

　　这款双轮结构的万向活动脚轮，在工业场景中有着极为广泛的适配性，从车间重型工具柜、自动化线边周转料架，到大型设备的移动基座、商用重型展陈架体，都能看到这类结构脚轮的应用。不同于单轮脚轮的受力逻辑，双轮排布的设计首先在接地比压上做了优化，同等轮径下双轮的接地接触面积更大，在环氧地坪、硬化水泥地面甚至部分铺设了PVC地胶的车间环境中移动时，不会因为局部压强过大留下压痕，同时滚动阻力也比同承载级别的单轮结构更小，人工推移重载架体时更省力。

　　从结构设计逻辑来看，顶部的方形安装法兰是整个脚轮与设备主体连接的核心边界，法兰上预留的四个安装孔位采用对称排布，适配市面上绝大多数标准脚轮安装位的孔距要求，安装时不需要额外对设备基座进行扩孔或改孔作业，法兰盘的厚度经过承载校核，在额定载荷下不会出现安装面翘曲变形的问题，保证连接刚性。法兰下方的回转支承结构是实现万向转向的核心，内置的回转轨道经过硬化处理，转向时转动顺滑无卡滞，即使在满载状态下，也能轻松调整行进方向，不会出现转向咬死的问题，支架部分采用一体冲压成型的钢结构，表面做了防锈处理，弯折处的圆角过渡避免了应力集中，在承受冲击载荷时不会出现焊缝开裂或者支架断裂的问题。

　　轮体部分采用聚氨酯包胶搭配金属轮芯的结构，金属轮芯为轮体提供足够的径向支撑强度，避免重载下轮体出现形变失圆，外层的聚氨酯材质兼顾了耐磨性和静音性，在车间地面滚动时不会产生尖锐的摩擦噪音，同时聚氨酯材质的抗切割性能优于普通橡胶轮，遇到地面上的金属切屑、小颗粒杂物时，不容易被割伤掉块，使用寿命更长。双轮之间预留了足够的间隙，滚动时不会出现两轮互相摩擦的问题，同时轮体与支架之间的间隙也经过严格控制，既不会因为间隙过小进入杂物后卡轮，也不会因为间隙过大导致轮体晃动量超标，影响移动稳定性。

　　在实际选型应用中，这类脚轮通常会搭配同规格的定向脚轮组合使用，根据设备的总重量核算单轮承载冗余，一般会预留1.5倍以上的安全系数，避免设备满载移动时出现脚轮过载损坏的问题。安装时需要注意保证四个脚轮的安装面处于同一水平面，避免出现单个脚轮悬空受力不均的情况，日常维护中只需要定期清理回转结构和轮轴处缠绕的杂物、线头等，就能保证长期使用的可靠性。不同于轻型家具脚轮的薄钢板结构，这款脚轮的支架壁厚、轮芯强度、回转结构的设计都针对工业重载场景做了强化，在频繁移动、偶尔有冲击载荷的车间环境中，能保持稳定的性能表现，不会因为短时间的超载或者路面颠簸就出现结构损坏。

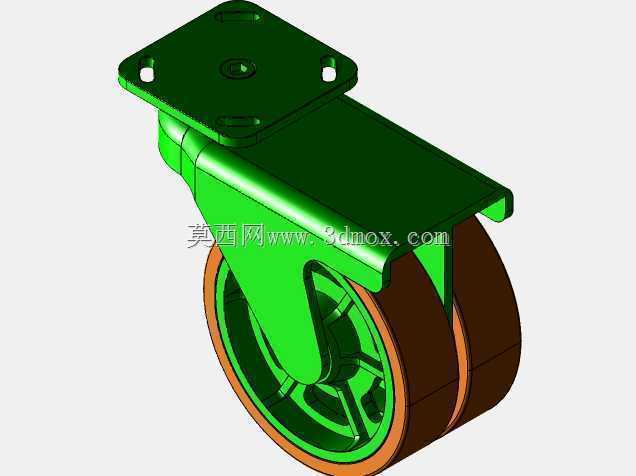

　　从建模细节来看，整个结构的配合间隙都按照实际生产的公差要求做了预留，法兰盘的安装孔沉台、支架的弯折弧度、轮芯的辐条结构、包胶层的厚度都还原了实物的设计细节，既可以作为设备选型时的结构参考，也能直接用于设备整体装配的干涉检查，在做设备移动机构的设计时，直接调用这类成熟的脚轮模型，能大幅减少重复建模的工作量，同时也能提前确认安装空间是否足够，避免生产装配时出现脚轮与设备底部其他结构干涉的问题。
