可伸缩手持拍摄辅助夹持杆结构设计

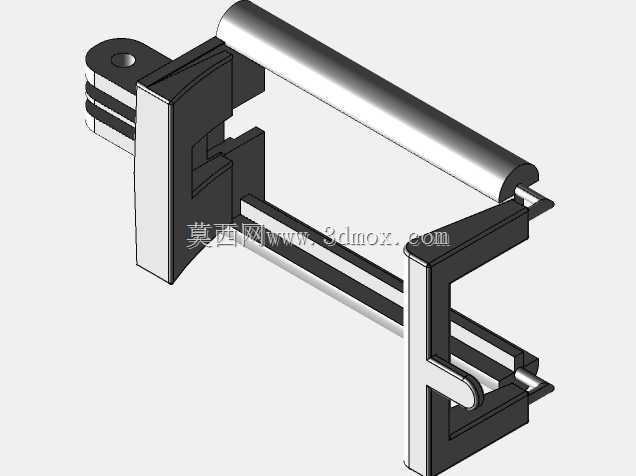

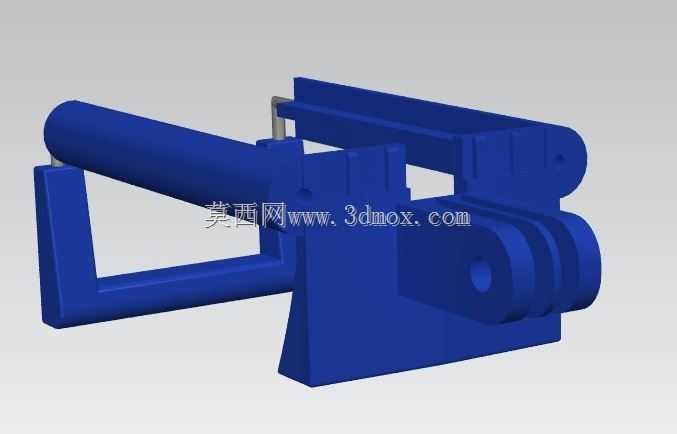

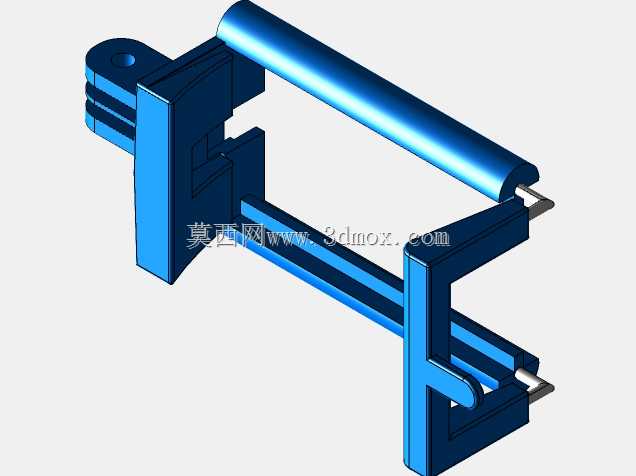

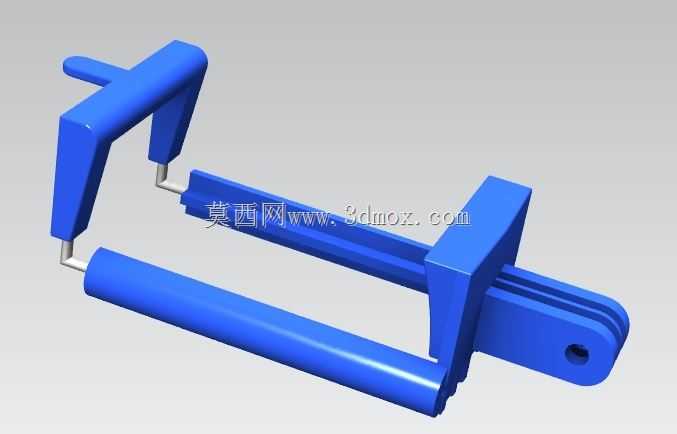

　　这款手持拍摄辅助夹持杆的结构设计，首先围绕户外移动拍摄、日常自拍记录、小型设备固定取景这类高频使用场景展开，在做结构方案的时候，最先敲定的是伸缩段的层级配合逻辑，没有采用市面上常见的薄壁圆管过盈配合，而是给每节伸缩管做了周向定位凸筋，避免杆体伸长后出现周向转动，导致夹持端的拍摄设备偏转角度偏移，影响取景构图。杆体的握持段做了包胶防滑的结构预留，握持区域的直径控制在28mm，刚好适配成年用户单手握持的掌宽范围，握持段尾部做了内凹的挂绳孔结构，既可以穿入腕带防止使用过程中设备滑落，也不会因为外凸的挂绳结构硌手，影响长时间握持的舒适度。夹持端的结构采用了双侧弹簧复位的夹爪设计，夹爪的开合行程覆盖了55mm到90mm的宽度范围，

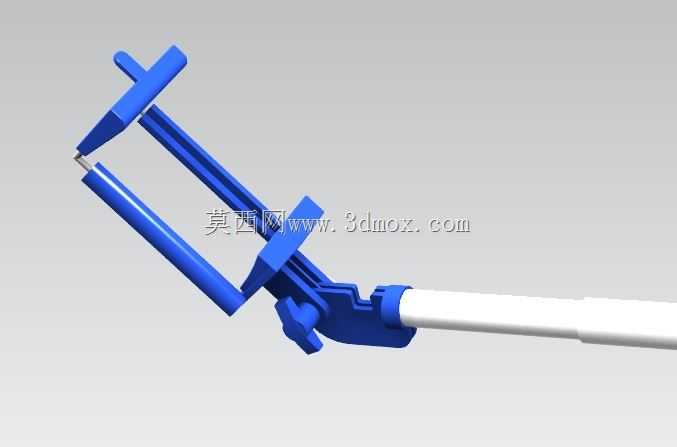

　　能够适配绝大多数主流尺寸的移动拍摄设备，夹爪与设备接触的面做了内凹的软胶垫安装槽，安装缓冲垫之后既可以增大夹持摩擦力，避免设备滑落，也能防止硬质夹爪刮花设备外壳。夹爪与杆体的连接部位采用了双轴可调的铰接结构，水平方向可以实现360度旋转，俯仰方向可以实现-45度到+90度的角度调节，调节到位之后通过侧面的锁紧旋钮进行固定，旋钮的阻尼做了梯度设计，旋转半圈即可实现可靠锁紧，不需要用户反复拧动旋钮，操作更便捷。伸缩段的锁紧结构采用了内置的弹性胀套，每一节杆体拉伸到预定长度之后，胀套会自动卡入杆体的定位凹槽，不需要额外旋转锁紧，收回的时候只需要按压杆体衔接处的解锁按键，即可顺畅收回杆体，单段伸缩的行程控制在120mm，

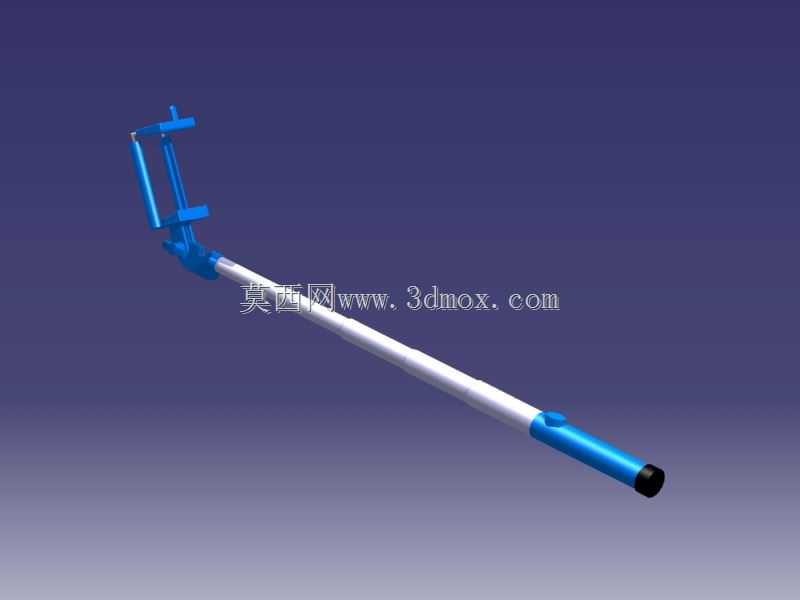

　　整杆完全伸长之后的总长度控制在850mm，完全收回之后的长度仅为220mm，可以轻松放入随身背包甚至外套口袋，便携性满足日常出行携带的需求。在做结构强度校核的时候，重点对夹持端的铰接部位、伸缩管的衔接部位做了受力仿真，整杆完全伸长、夹持端挂载200g重量的拍摄设备时，杆体端部的最大形变量控制在3mm以内，不会出现明显的下垂晃动，保证拍摄画面的稳定性。杆体的主结构采用了改性ABS加玻纤的材质方案，在保证结构强度的同时控制整体重量，整杆不含配件的净重控制在120g以内，长时间单手握持也不会出现明显的酸胀感。夹爪的复位弹簧采用了304不锈钢材质，经过1000次开合疲劳测试之后，弹簧的弹力衰减率控制在5%以内，

　　能够保证长期使用之后的夹持力依然可靠，不会出现夹不紧设备的情况。在安装边界的设计上，所有的活动部件都做了防夹手的间隙预留，夹爪开合的最大缝隙控制在2mm以内，避免用户操作的时候夹伤手指，铰接部位的转动间隙控制在0.1mm以内，既保证转动顺畅，也不会出现明显的旷量，避免拍摄的时候因为结构旷量出现画面抖动。另外杆体的表面做了细磨砂的纹理处理，既可以提升握持的摩擦力，也不容易残留指纹和划痕，日常使用过程中不需要刻意维护外观。这款结构设计没有集成多余的电子功能模块，纯机械结构的方案可靠性更高，也降低了后期维护的成本，不管是个人用户日常拍摄使用，还是作为小型拍摄设备的临时固定支架，都能满足使用需求，在结构设计的时候也预留了标准的1/4英寸螺丝安装孔位，可以替换夹爪安装小型补光灯、麦克风这类拍摄配件，拓展更多的使用场景。
