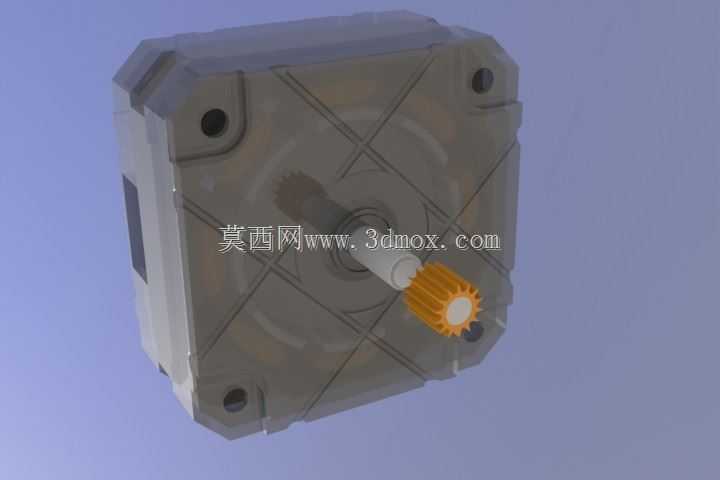

LX300针式打印机配套驱动电机结构

　　在针式打印设备的传动体系里，这类适配LX300机型的驱动电机，是整机走纸、字车移位动作的核心动力输出部件，日常办公场景里的多联票据打印、连续纸出库单打印场景，对这类电机的输出扭矩稳定性、启停响应速度都有明确的工程要求。从实际装机的工况来看，针式打印机在执行厚纸打印、连续长文档打印任务时，电机需要持续输出稳定扭矩，既要克服字车导轨的滑动摩擦阻力，也要匹配走纸胶辊的转动负载，一旦电机输出力矩波动过大，很容易出现字车错位、走纸歪斜、打印字符上下偏移的故障，直接影响打印成品的合格率。

　　做这个部件的三维结构设计时，首先要卡准原有装机位的安装边界，电机本体的方形外壳轮廓，要完全适配打印机机身内部的预留安装腔，外壳上的固定孔位间距、孔径都要和机身的安装柱一一对应，不能出现装机干涉的问题，毕竟办公设备的内部空间排布非常紧凑，多余的结构凸起都会挤占走线、其他传动部件的布置空间。输出轴的伸出长度、轴径尺寸也要严格匹配传动齿轮的配合公差，轴端的扁位结构是为了和传动齿轮做周向固定，避免电机正反转切换时出现齿轮打滑空转的情况，这部分的配合公差一般选过渡配合，既保证传动时的同轴度，也方便后期售后维修时的部件拆装更换。

　　从功能特性上看，这类电机属于低压直流驱动范畴，适配打印机内置的供电回路参数，不需要额外增设升压供电模块，本体的外壳做了封闭式结构设计，能阻挡打印过程中产生的纸屑、色带纤维进入电机内部，避免碳刷、转子绕组被杂物卡滞，延长部件的实际使用寿命。电机的后端预留了接线端子的安装位，接线方向顺着机身内部的走线槽布置，不会和来回移动的字车排线产生剐蹭，这部分的结构细节在建模时需要反复核对装配关系，很多新手建模时容易忽略走线空间的预留，实际装机时才会发现排线被电机外壳磨破，引发设备短路故障。

　　在实际的设备选型替换场景里，这类电机的三维模型可以直接用来做装配干涉检查，不需要反复拆机测量实物尺寸，尤其是做老旧针式打印机的维修配件开发时，直接依托准确的三维结构做模具开模、零件加工，能大幅缩短配件的开发周期，减少实物试装的次数。建模过程中对电机外壳的散热筋结构也做了还原，虽然这类小功率电机的发热量不大，但长时间连续打印时，散热筋可以增大外壳和空气的接触面积，把绕组产生的热量及时散出去，避免电机内部温度过高导致磁钢退磁，出现输出扭矩下降的问题。

　　考虑到针式打印机的使用场景多为票据打印，设备的启停频率非常高，电机的端盖结构做了加强筋设计，提升轴承位的结构强度，避免频繁正反转带来的冲击导致端盖轴承位变形，引发电机转子扫膛的故障。输出轴的轴向窜动量也在结构设计时做了限位控制，窜动量过大会导致传动齿轮啮合间隙不稳定，打印时出现异常噪音，窜动量过小则会增大电机的转动阻力，提升空载电流，额外增加设备的供电负载。整个电机的外形轮廓没有多余的异形结构，方正的外壳既方便安装定位，也能在批量生产时降低外壳注塑加工的难度，减少生产过程中的废品率。
