精灵球造型趣味球形文创摆件结构设计

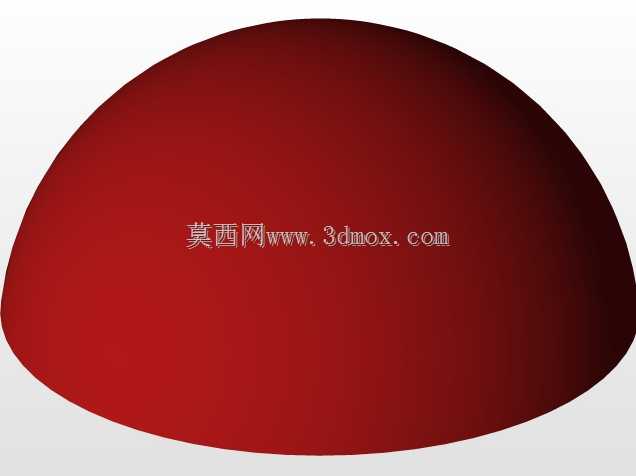

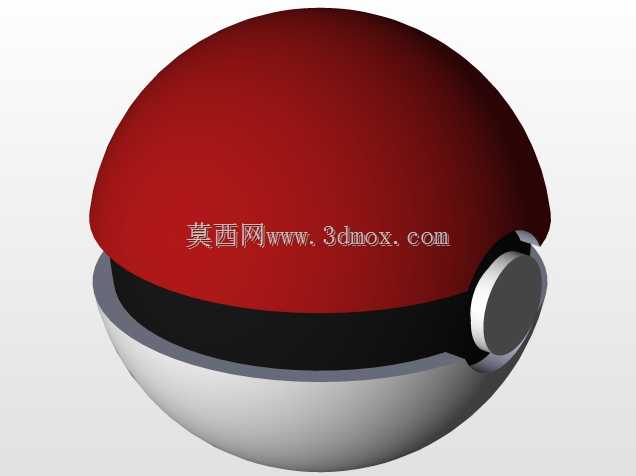

　　这款球形结构的设计原型来自大众熟知的卡通IP精灵球，在结构实现上采用上下半球分体拼接的方案，上半球为红色曲面壳体，下半球为白色曲面壳体，中间通过一圈黑色环形结构实现上下壳体的衔接定位，侧面的按钮结构采用独立嵌件设计，与环形带做嵌套配合，保证按钮区域的视觉还原度与结构独立性。从应用场景来看，这类结构既可以作为文创周边的手办摆件外壳，也可以改造为小型收纳容器、创意礼品的包装壳体，还能作为桌面装饰摆件的主体结构，适配潮玩周边、文创礼品、桌面装饰等多个细分场景，在潮玩生产、文创定制领域有较高的复用价值。

　　设计过程中首先确定整体为正球形的基础轮廓，所有曲面都基于球心做等距偏移处理，保证上下半球合模后外球面的圆度误差控制在合理范围内，避免拼接处出现台阶错位影响外观。中间的黑色环形带不仅承担视觉分色的作用，同时作为上下半球的定位连接结构，环形带的内侧设置有定位止口，与上下半球的内侧边缘做间隙配合，装配时可以直接卡合定位，不需要额外的紧固件就能实现初步固定，若需要做密封或者永久固定，可在止口处涂覆粘接剂即可完成装配。侧面的按钮区域做了分层结构设计，最外层是银色的环形装饰圈，中间为深灰色的按钮端面，按钮部分与环形带之间预留了微小的活动间隙，若需要实现按压功能，可在内部加装轻触开关与弹簧结构，改造为带触发功能的交互部件，比如做成按压式的小夜灯开关、收纳盒的开盖按钮等，拓展结构的实用属性。

　　从安装边界来看，整体球形结构的外径可根据实际使用需求做等比例缩放，作为桌面摆件时通常将直径控制在80-120mm区间，这个尺寸既保证视觉上的饱满度，也不会占用过多桌面空间；若作为小型收纳容器使用，可将直径放大到150-200mm，上下半球的内部预留足够的储物空腔，可放置小型首饰、U盘、耳机等小物件。上下半球的壳体壁厚根据选用的加工材料做适配调整，若采用ABS注塑工艺生产，壁厚控制在1.5-2mm即可保证足够的结构强度，同时避免注塑过程中出现缩痕、翘曲等缺陷；若采用3D打印做样件验证，壁厚可设置在2-2.5mm，保证打印过程中壳体不会出现变形破损。

　　结构设计时充分考虑了加工工艺的适配性，上下半球均为等壁厚的回转曲面结构，注塑生产时模具结构简单，分型面设置在上下半球与中间环形带的配合面处，脱模斜度控制在1-1.5度即可保证顺利脱模，侧面的按钮嵌件采用单独的小滑块抽芯结构，不会增加过多的模具复杂度，适合批量生产。做手板样件制作时，不管是FDM还是光固化3D打印工艺，都可以将模型拆分为上半球、下半球、中间环、按钮四个独立零件分别打印，之后再做拼接装配，打印过程中不需要添加过多支撑，仅在按钮的环形凹槽处添加少量易拆除的支撑即可，能有效降低打印成本与后处理工作量。

　　在细节处理上，外球面的所有过渡位置都做了R角处理，上下半球与中间环形带的配合处做了0.1mm的错位避让，避免加工误差导致装配后出现表面凸起；按钮部分的边缘做了小圆角过渡，避免尖锐边角划伤使用者，同时提升握持的手感。整个结构没有复杂的内部加强筋，依靠球形曲面本身的结构强度就能承受日常摆放、拿取过程中的外力冲击，即使从桌面高度意外跌落，球形结构也能通过滚动分散冲击力，降低壳体破损的概率。如果需要提升结构的抗摔性能，可在上下半球的内侧均匀布置几条径向的加强筋，加强筋的厚度不超过壳体壁厚的0.6倍，避免注塑时表面出现缩痕影响外观质量。
