常规动力攻击型潜艇外观结构三维数模

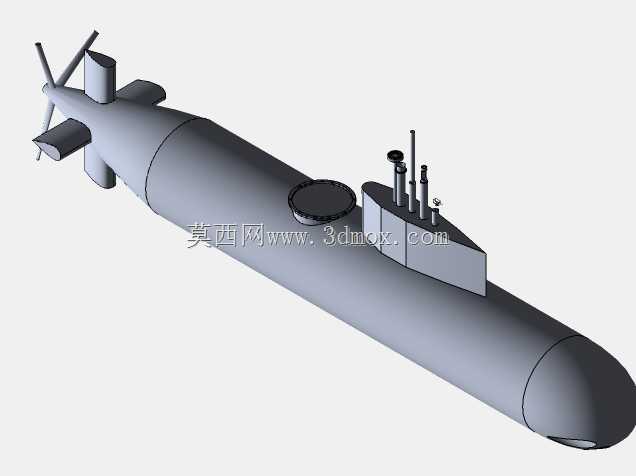

　　该三维数模还原了常规线型攻击型潜艇的完整外部结构，可用于船舶装备科普展示、海防教育场景的演示道具开发，也能作为水下航行器概念设计阶段的外形参考基准，辅助结构设计人员快速完成艇体线型的初步方案迭代。从实际用途维度看，这类常规线型潜艇主要承担近海水下巡逻、区域反潜、对舰突防等任务，数模完整还原了艇体外部所有突出结构的相对位置，能直观呈现水下航行时的附体阻力分布特征，为后续的水动力仿真计算提供基础几何参考。在功能特性的还原上，数模完整呈现了艇艏的钝型水滴线型过渡，这种线型设计能平衡水下高速航行与水面低速航行的阻力表现，避免纯水滴线型水面航行时上浪严重的问题；艇艉部分的十字型操纵面布局清晰呈现，垂直舵与水平舵的相对安装位置、

　　舵面的展弦比都做了等比例还原，十字舵的设计能让潜艇在浅海区域坐底时避免舵面直接触碰海床，降低近岸操作时的舵叶损坏风险。指挥台围壳的结构做了细节还原，围壳上集成的通气管、潜望镜、通信桅杆、导航雷达天线的安装位置都做了准确排布，围壳与主艇体的连接位置做了圆弧过渡处理，能减少围壳根部的流噪声，提升水下航行时的声呐隐蔽性；围壳前部的逃生舱口盖结构也做了独立建模，能清晰展示舱口与主艇体耐压壳的连接边界。主艇体中部的流水孔排布区域做了简化呈现，实际工程中流水孔的开孔密度、开孔角度会直接影响艇体的流噪声水平，数模上预留的流水孔区域位置能为后续详细设计阶段的开孔排布提供位置参考。艇体两侧的水平稳定翼安装位置准确，稳定翼的翼型采用低速对称翼型，

　　能在潜艇转向、变深时提供足够的横向稳定力矩，避免艇体出现过大的横倾角度。从设计思路的呈现来看，该数模遵循了常规潜艇的总布置逻辑：主艇体采用单壳体结构的外部轮廓，耐压艇体的外部包覆非耐压的轻外壳，所有外部突出设备都安装在轻外壳上，避免突出结构直接穿透耐压壳影响整体结构强度；艇体的长径比控制在常规近海潜艇的合理区间，既保证艇内有足够的空间布置动力舱、蓄电池舱、武器舱、居住舱，也能控制水下航行的摩擦阻力。在外形尺寸与安装边界方面，数模的整体线型比例符合千吨级常规攻击潜艇的尺寸特征，指挥台围壳的高度、长度与主艇体的比例符合工程实际，围壳上的桅杆升起后的最高高度与主艇体的基线距离满足常规港口通航的净空要求；

　　艇艉螺旋桨的安装位置与舵面的相对距离符合螺旋桨尾流场的设计要求，舵面处于螺旋桨的尾流加速区域，能提升低速航行时的舵效，让潜艇在港内机动时拥有更好的操纵性。数模中所有外部突出结构的安装边界都做了清晰的几何区分，比如围壳舵（该数模未采用围壳舵，采用艏水平舵布局）的安装位置在艇艏两侧轻外壳上，舵面收放后的收纳槽边界清晰，能为后续的收放机构设计提供安装空间参考；艇体表面的阳极保护块安装位置也做了示意性呈现，能帮助设计人员理解外部防腐附件的排布逻辑。对于三维建模从业者而言，该数模的曲面过渡处理方式具备参考价值：主艇体的曲面采用多段G2连续的放样曲面构建，从艇艏的钝型曲面到中部的圆柱段，再到艇艉的收缩段，曲面过渡无明显的折角，能减少建模过程中的曲面收敛问题；指挥台围壳与主艇体的连接面采用圆角过渡曲面，避免了直角连接带来的应力集中问题，也符合实际建造中的工艺要求。在结构选型参考上，该数模采用的十字艉舵布局相较于X型艉舵，更适合近海浅水环境下的操作，对操舵系统的可靠性要求更低，出现单舵卡滞时的应急操纵难度更小，适合作为中小型常规潜艇的外形方案参考。数模中呈现的艇体外部设备排布逻辑，也能帮助入门的船舶设计人员理解潜艇总布置中“突出设备尽量集中在围壳区域、减少艇体其他区域突出物”的设计原则，尽可能降低附体阻力与流噪声。
