多层抽屉式工业板材存储架结构设计

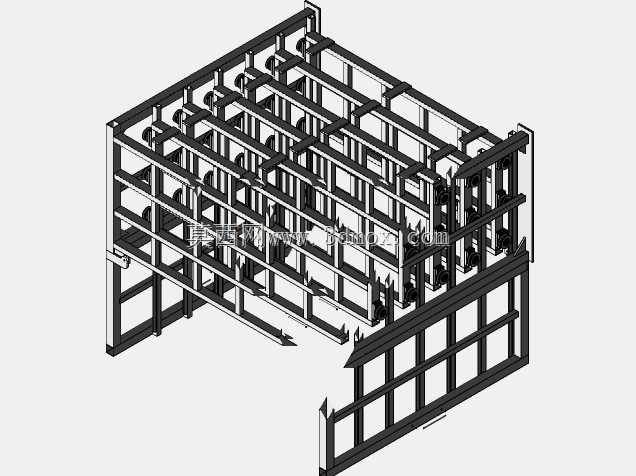

　　在钣金加工、金属板材裁切、钢结构预制这类生产场景里，车间待加工的钢板、铝板、复合板材的存放一直是现场管理的痛点——传统平铺堆垛不仅占用大量地面空间，取料时需要反复挪移上层板材，极易造成板材表面划伤，还存在板材滑落的安全隐患，重型板材的吊运取放效率也一直难以提升，这款多层抽屉式板材存储结构正是针对这类现场痛点开发的专用存储工装。从结构设计逻辑来看，整体采用外框架加多层抽拉承载屉的组合形式，外框架采用矩形型钢焊接成型，作为整个存储架的承载基础，框架立柱与底部横梁的连接位置做了加强筋焊接处理，能够承受多层满载板材的总载荷，避免长期重载出现框架变形。每一层承载屉都采用双侧滚轮导轨结构，导轨安装在外框架的内侧立柱上，

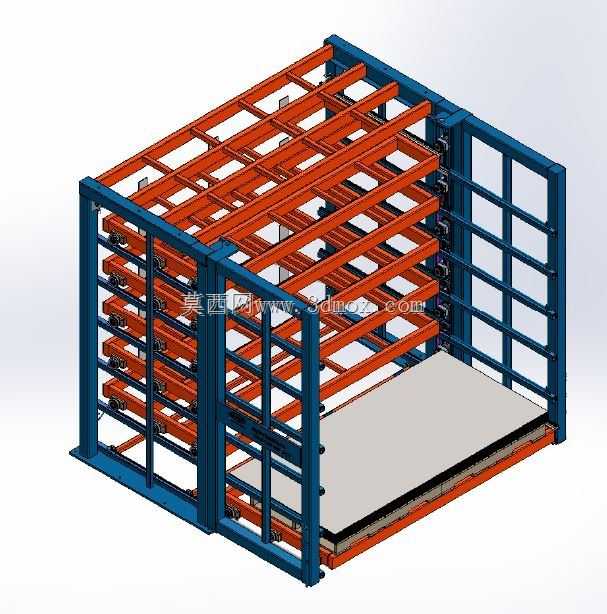

　　承载屉的两侧对应安装导向滚轮，抽拉时滚轮沿导轨滚动，即使单屉承载大重量板材，也能保证抽拉动作顺畅无卡滞，不会出现屉体偏载倾斜的问题。承载屉的承载面采用多根平行布置的型钢承托梁结构，梁体之间预留均匀间隙，一方面可以减轻屉体自身重量，降低抽拉时的操作阻力，另一方面间隙可以适配叉车臂或者吊具的伸入，方便板材从屉体上直接吊运转移，不需要额外调整吊点位置。最底部的承载屉做了加宽的承托平台设计，平台表面铺设平整的耐磨衬板，既可以存放幅面更大的整板，也可以作为临时的板材周转暂存位，方便上料前的板材核对与预处理。外框架的后侧设置了竖向的防护栏结构，不需要额外加装后挡料板，既能够防止板材向后侧滑落，又不会遮挡视线，

　　方便作业人员快速观察各层的板材存储情况，同时后侧的开放式结构也适配车间靠墙安装的需求，不会额外占用安装空间。从安装边界来看，这类存储架属于固定式地面安装设备，底部框架预留了地脚螺栓安装孔，安装时需要将地面做硬化找平处理，通过膨胀螺栓将框架与地面固定，避免满载抽拉屉体时设备出现移位。整体宽度适配常规工业板材的标准幅面，常规1220*2440mm的标准板材可以完全放置在屉体内，不会出现边缘外伸的问题，层间高度根据常规板材堆垛高度设计，既保证了足够的存储容量，又不会因为层间距过大造成整体高度过高，影响车间上层空间的使用，整体高度控制在常规车间作业人员可观察到顶层存储状态的范围，不需要额外借助登高设备就能完成各层的取料操作。

　　在实际使用场景中，这类存储架可以布置在激光切割机、等离子切割机、剪板机等板材加工设备的上料侧，不同层屉可以分类存放不同材质、不同厚度的板材，作业时只需要将对应层的承载屉抽出，就可以直接通过吊具或者真空吸盘吊取所需板材，不需要翻找堆垛的板材，能够大幅缩短上料等待时间，同时分类存放的方式也能避免不同材质板材混放造成的加工错误。结构设计时充分考虑了车间的使用工况，所有钢结构表面都做了抛丸除锈后喷涂耐磨防锈漆的处理，能够适应车间内多粉尘、偶尔有切削液飞溅的环境，长期使用不会出现漆面脱落、结构锈蚀的问题。导轨位置做了防尘设计，滚轮采用密封轴承结构，不需要频繁加注润滑脂就能保证长期顺畅运行，降低了日常维护的工作量。和传统的悬臂式板材货架相比，这种抽屉式结构的存储密度更高，相同占地面积下的存储容量可以提升40%以上，而且抽拉式的取料方式不需要作业人员进入货架内部，避免了板材倾倒伤人的风险，安全防护性能更优。在建模过程中，所有的型材连接位置、导轨安装位置、滚轮装配位置都做了公差配合的预留，保证实际生产加工时可以直接按照三维模型下料焊接，不需要二次调整安装尺寸，各层承载屉具备互换性，即使某一层的滚轮或者承托梁出现损坏，也可以快速更换备件，不会长时间影响生产使用。
