户外通讯设备承载机柜结构设计

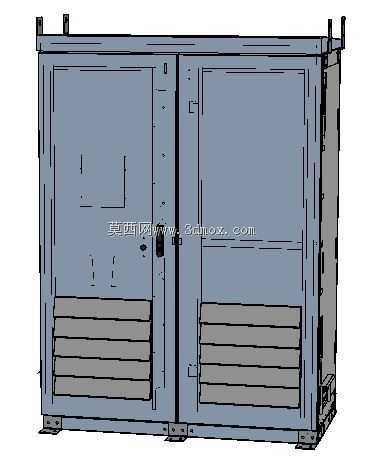

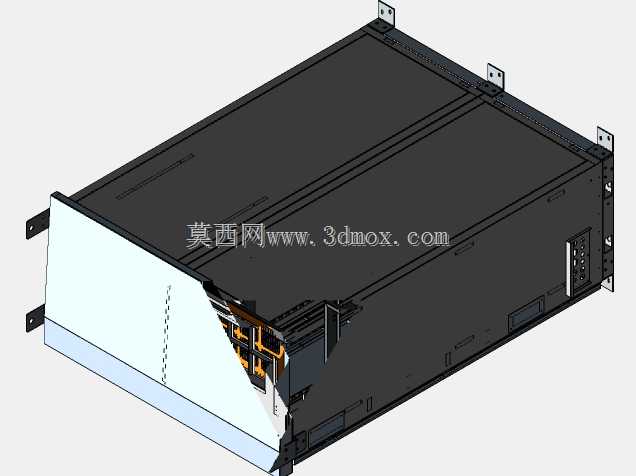

　　这款室外机柜的结构设计，核心围绕户外露天部署的通讯类设备承载需求展开，在做三维结构推演时，首先要锚定的是户外安装场景的边界条件——这类机柜大多挂载在建筑外墙、通信杆架或者户外设备区的支架上，顶部的两个对称挂耳是核心受力部件，建模时需要提前匹配通用的户外支架安装孔距，挂耳上的腰型孔预留了安装时的位置调整余量，避免现场施工时因为支架焊接误差导致无法对位安装，挂耳与柜体主体的连接部位做了折弯加强处理，能承受满载设备时的长期静载荷，哪怕遇到极端大风天气的横向载荷冲击，也不会出现连接部位变形开裂的问题。

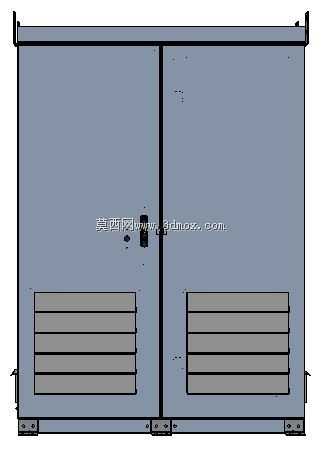

　　柜体主体采用一体化钣金折弯成型的结构思路，侧板与背板的拼接处没有外露的拼接缝隙，所有折边都做了向内的防水翻边，配合现场安装时打胶密封，能满足户外暴雨天气下的防水要求，不会出现雨水渗入柜体内部导致设备短路的问题。柜体左侧预留的多层锯齿状散热结构，是针对内部设备的自然散热需求设计的，这种向下倾斜的散热翅片开口，既能保证柜体内外的空气流通，带走设备运行产生的热量，又能避免雨水顺着散热口直接灌入柜体内部，散热通道的内部还预留了防尘网的安装卡槽，后期运维时可以直接抽出防尘网清理积灰，不需要拆解柜体主体结构。

　　柜体正面下部的接口面板区域，在建模时就提前匹配了通用通讯设备、电源模块的接口开孔尺寸，不同规格的圆形、方形开孔对应电源输入、信号传输、接地等不同功能的接口，面板采用可拆卸式设计，后期如果需要更换内部设备调整接口配置，只需要更换对应开孔的面板即可，不需要重新加工整个柜体，能大幅降低后期改造成本。面板上方的两个方形安装位，是预留的设备模块固定位，可以根据实际搭载的设备类型，安装电源模块、信号传输模块或者温控模块，安装位的孔位采用通用的标准孔距，适配市面上绝大多数同规格的工业级模块。

　　在确定柜体外形尺寸时，充分考虑了户外安装的空间限制，柜体的厚度控制在合理范围内，不会因为突出墙面过多影响通行或者受到外力碰撞，柜体的边角都做了圆角钝化处理，避免现场安装施工时划伤作业人员，同时也能减少边角部位的应力集中，提升钣金结构的整体强度。柜体内部预留了多层设备安装导轨的固定孔位，可以根据搭载设备的尺寸灵活调整安装层的间距，不管是搭载厚度较大的电源设备，还是厚度较小的信号处理模块，都能找到合适的安装位置，内部的走线槽位也在结构设计时做了预留，强电走线与弱电走线的通道分开布置，避免信号干扰问题。

　　做这款结构的三维建模时，所有的折弯半径都匹配常规钣金加工的工艺参数，没有设计超出常规加工能力的特殊折弯结构，不需要开模就能直接通过剪板、折弯、焊接、喷涂的常规钣金工艺完成加工，能有效控制生产制造成本。柜体表面的喷涂工艺要求也在结构设计时做了考虑，所有外露表面的喷涂厚度满足户外防腐蚀要求，能适应酸雨、高温、低温等不同户外环境的长期使用，不会出现短时间内漆面脱落、柜体锈蚀的问题。柜体的门板与主体的连接部位预留了密封胶条的安装槽，胶条采用耐老化的橡胶材质，长期户外使用不会出现硬化开裂的问题，保证柜体的密封防护等级持续达标。
