车间工作台配套双层分格零件置物架

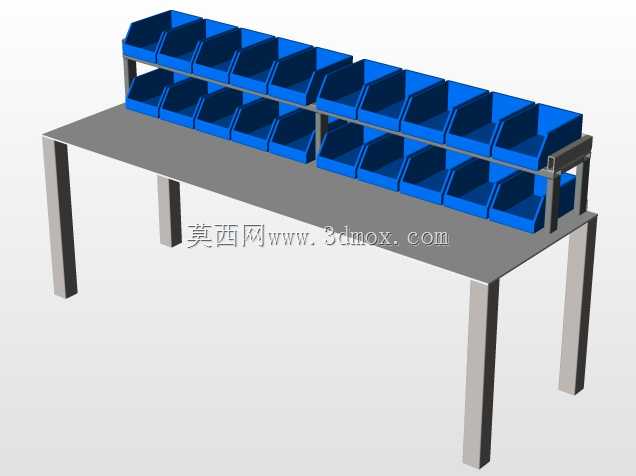

　　这款工位配套置物架主要面向装配、维修、检测类生产工位的物料就近存储需求，在离散制造车间的钳工台、装配工作台、检验工位上都有极高的适配性，能解决作业过程中小规格零件、紧固件、小型工装配件就近摆放混乱、拿取动线过长的问题。从结构设计来看，整体采用跨装式安装逻辑，架体通过两侧的支撑构件固定在工作台的后侧边缘，不需要额外占用工作台的操作台面空间，安装时仅需在工作台后侧预留不超过120mm的纵深边界，架体整体宽度可适配常规1.2m到2m宽度的标准工业工作台，架体自身高度控制在350mm以内，安装完成后架体顶部距离工作台面的高度为280mm，不会遮挡作业人员的操作视线，也不会对台面上放置的小型设备、工装夹具的使用造成干涉。架体采用双层分格布局，

　　上下两层共设置20个独立的斜口物料格，每个分格的尺寸统一为180mm宽、150mm深、120mm高，分格前侧采用15°倾斜开口设计，作业人员坐在工位上无需起身、无需抬手过高就能直接取放格内的物料，斜口结构也能避免格内的小型零件向外滑落，同时能直观展示每个格内的物料存量，方便物料员及时补料。每个分格都可独立放置标准规格的塑料零件盒，也可直接存放不带盒的小型工件，分格之间的分隔板采用2mm厚的冷轧钢板折弯成型，与主框架采用可拆卸式连接，可根据实际存放物料的尺寸调整分格宽度，适配不同规格的零件存储需求。主框架采用30*30mm的方管焊接成型，整体表面做喷塑处理，耐磨耐油污，适应车间多油污、多粉尘的使用环境，两侧的安装支架开设长条形调节孔，

　　可根据不同工作台的台面厚度调整夹持位置，适配25mm到50mm厚度的各类工作台台面，不需要对原有工作台做打孔、焊接等破坏性改造，安装拆卸都十分便捷，可随工作台的布局调整快速移位。在实际生产场景中，这类置物架通常用来存放对应工位常用的螺栓、螺母、垫片、销钉等标准件，也可存放小型装配工具、待装配的小型零部件、检验用的小型量具等，将作业过程中高频使用的物料集中收纳在手臂可及的范围内，能有效减少作业人员转身取料、起身找料的无效动作，经实际工位测算，配套这类置物架后单工位的零散物料拿取时间可缩短40%左右，同时能保持工作台面的整洁，避免零散零件散落在台面上造成的磕碰、丢失、混料问题。设计过程中充分考虑了工位使用的人机工程学参数，

　　架体的安装高度、分格的倾斜角度、取料口的深度都经过现场工位的实际操作验证，避免出现取料时磕碰手臂、视线遮挡、物料掉落等问题，整体承重设计为单层均布载荷30kg，完全满足常规工位小型零件的存储承重需求，架体的所有边角都做了R3mm的圆角处理，避免作业过程中剐蹭划伤。
