机柜粉末涂装用多工位喷涂室结构设计

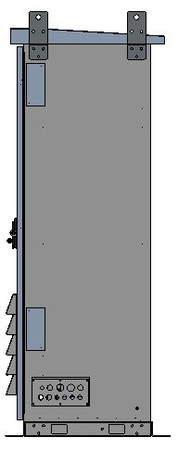

　　在机柜类钣金件的表面处理工序中，粉末喷涂是应用占比极高的工艺环节，这类工艺对作业空间的封闭性、气流组织合理性、工件挂载兼容性都有明确的工程要求，本次设计的多工位喷涂室，正是针对标准机柜类工件的批量粉末喷涂作业场景开发，适配常规电控柜、通讯机柜、户外设备机柜的涂装作业需求，可兼容高度2200mm以内、宽度800mm以内的标准机柜工件挂装作业。

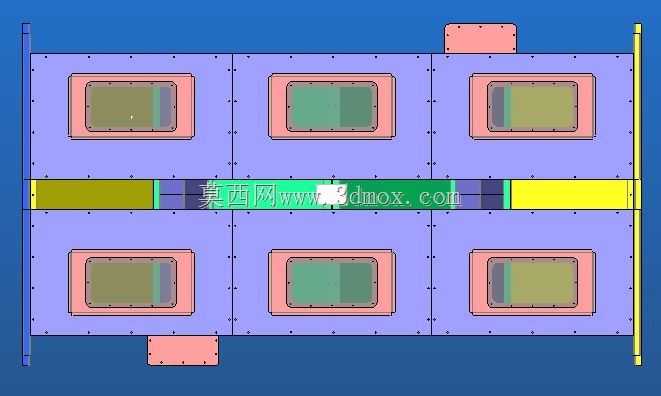

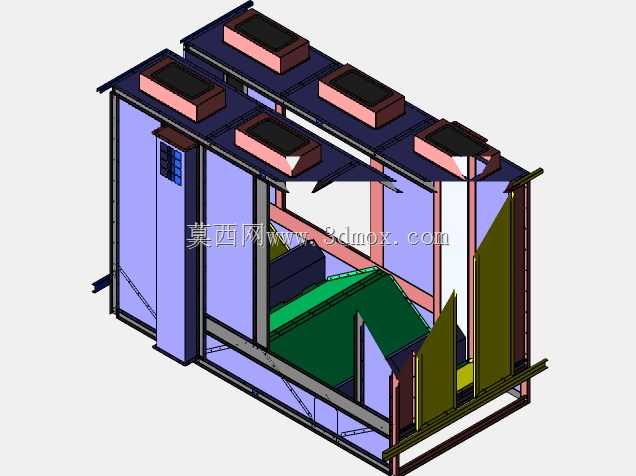

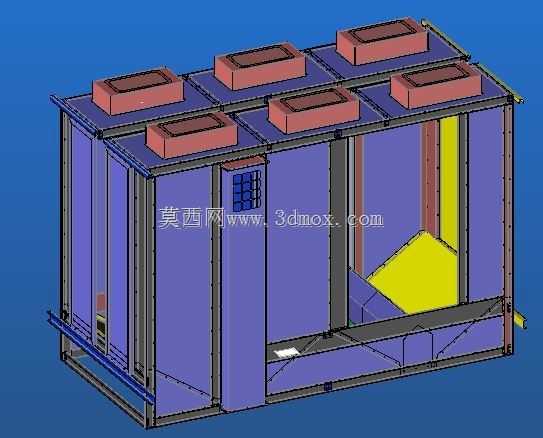

　　从实际作业逻辑出发，该喷涂室采用双侧对称工位布局，单侧设置三个独立操作工位，整体室体采用模块化拼装结构，室体主框架采用型钢焊接成型，壁板采用冷轧钢板折弯拼装，内壁做防静电涂层处理，避免粉末静电吸附在室体内壁造成清理负担。室体中间设置贯通式工件输送通道，通道宽度预留1200mm作业间隙，可适配悬挂输送链的挂具通行，挂具间距可根据工件尺寸灵活调整，单批次可同时完成6件标准机柜的喷涂作业，相比单工位喷涂室，作业效率可提升4倍以上。

　　每个操作工位对应设置独立的观察操作窗，窗体采用钢化玻璃内嵌安装，窗框做圆角过渡处理，避免粉末堆积在边角位置，操作窗下方预留喷枪操作开口，开口处设置软质防静电挡帘，既方便操作人员手持静电喷枪伸入室体内作业，又能减少粉末外溢到车间环境中。室体顶部设置粉末回收装置的接口，接口位置对应每个工位的作业区域做均流板设计，保证作业区域的气流风速稳定在0.3-0.5m/s的合理区间，既不会因风速过大造成粉末飞散无法有效吸附在工件表面，也不会因风速过小导致过喷粉末无法及时回收，造成室体内粉末浓度过高带来安全隐患。

　　室体的两端设置工件进出的门洞，门洞处设置可升降的软质密封门，工件进出时门体升起，作业时门体落下，减少室体与外部车间的空气对流，降低粉末回收系统的能耗。室体底部设置格栅板承托结构，格栅板下方设置粉末收集槽，散落的大颗粒粉末可通过格栅缝隙落入收集槽，定期清理即可回收再利用，减少粉末材料的浪费。在室体的上下两端还设置了补风接口，补风经过滤后送入室体内部，保证室体内始终处于微负压状态，避免粉末外溢污染车间环境，同时补入的空气经过三级过滤，不会带入杂质影响喷涂表面质量。

　　从安装边界来看，该喷涂室整体外形尺寸控制在长6000mm、宽3200mm、高3500mm范围内，可直接安装在常规层高4.5m以上的标准工业厂房内，不需要对厂房结构做特殊改造，室体底部不需要做深挖地坑，地面做100mm厚的硬化处理即可满足承重要求，设备进场后仅需完成模块拼接、风管连接、电路接驳即可投入使用，安装周期可控制在3个工作日以内。

　　设计过程中充分考虑了日常维护的便利性，所有壁板之间采用螺栓连接而非满焊固定，后期如果需要调整工位数量或者搬迁设备，可直接拆解模块重新组装，观察窗的玻璃采用压条固定，更换时不需要破坏室体结构，粉末回收管道采用法兰连接，清理管道积粉时可快速拆卸。针对粉末喷涂作业的防爆要求，室体内所有金属构件都做可靠的静电接地，接地电阻控制在4Ω以内，所有电气元件都采用防爆型配置，避免静电火花引发粉末燃爆风险。

　　在实际应用场景中，该喷涂室可配套手动静电喷枪作业，也可升级加装自动往复机实现自动喷涂，工位布局可根据工件类型灵活调整，当处理尺寸较大的整柜工件时，可拆除中间的工位隔板，形成大空间作业区，适配高度2800mm以内的非标准大型机柜喷涂需求。室体内部的照明采用防爆LED灯，照度不低于800lux，保证操作人员可以清晰观察工件表面的喷涂状态，避免出现漏喷、厚薄不均的质量问题。
