小型电动固定翼飞行器结构建模设计

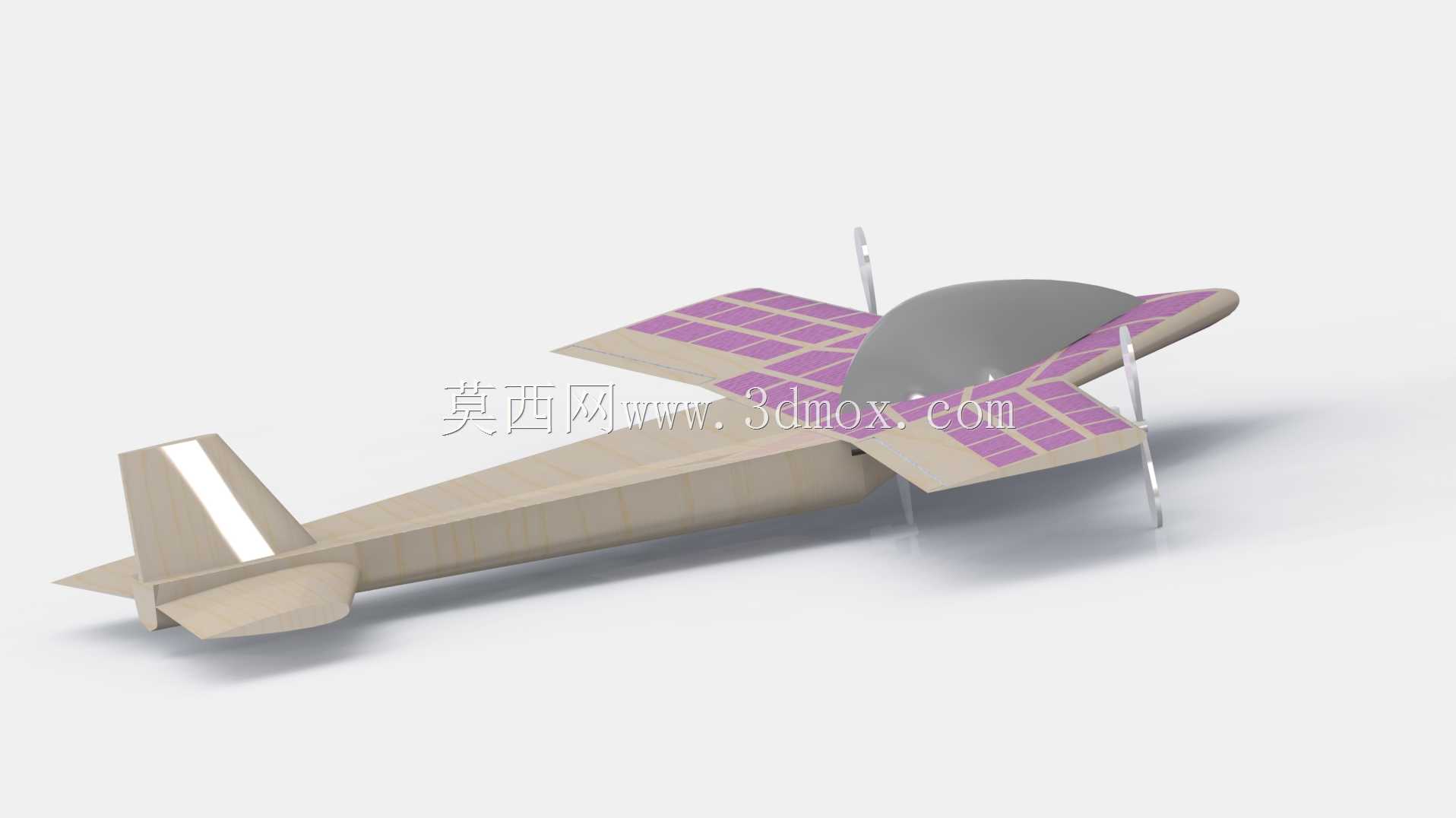

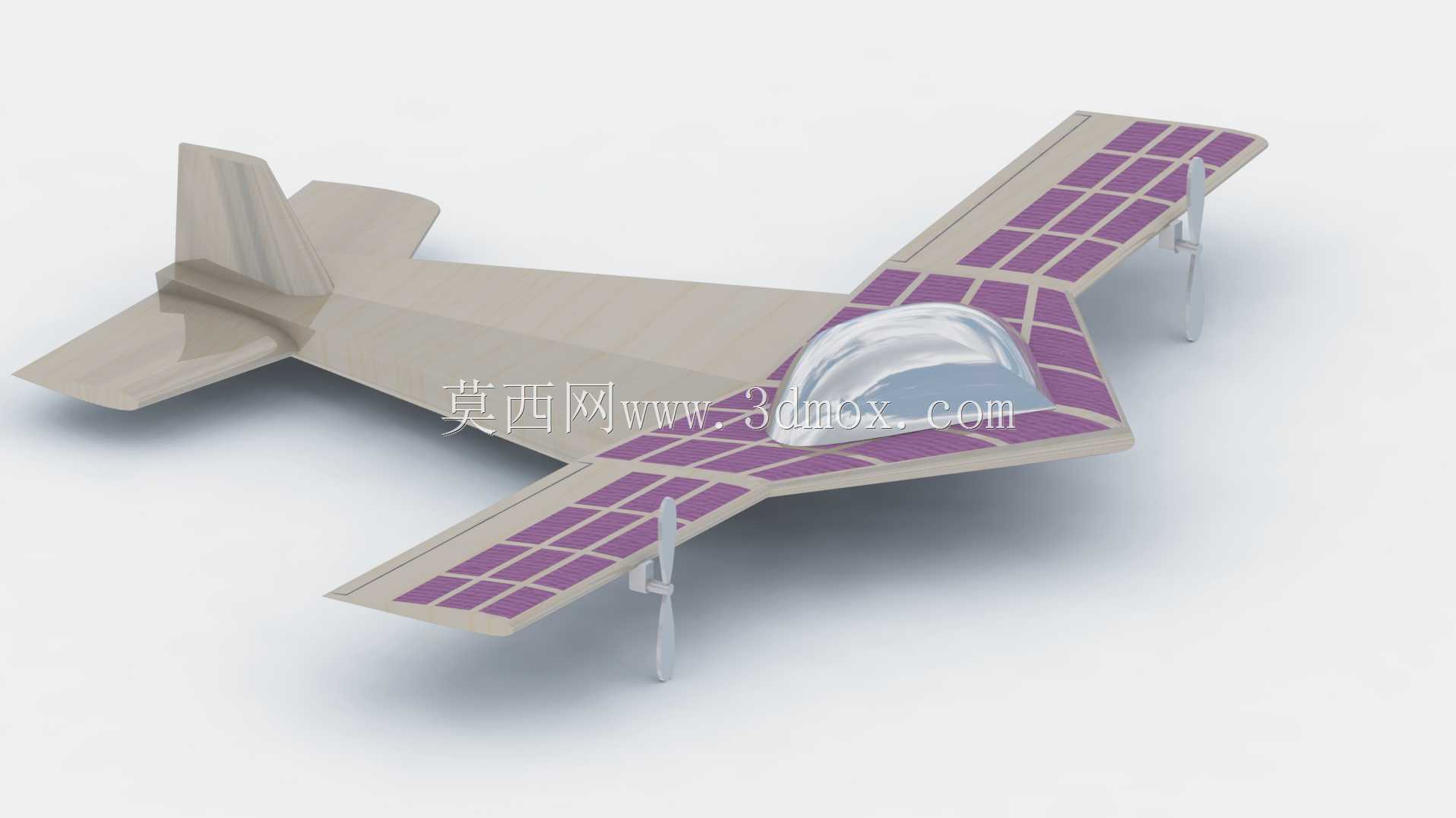

　　该模型针对小型低空电动飞行器的教学演示与原理验证场景搭建，可用于航空类专业课程的结构认知教学、青少年航模设计的参考样例，也能作为小型民用固定翼无人机前期方案验证的结构基底，适配低速低空飞行的气动需求，整体结构围绕轻量化、易组装、低维护成本的核心需求设计。从结构布局来看，模型采用上单翼常规布局，机翼设置有分段式翼肋支撑结构，翼面划分的矩形区块对应蒙皮粘贴的定位基准，既能够保证机翼的翼型精度，也能在实际制作时降低蒙皮铺贴的对位难度，机翼与机身采用插接式连接结构，预留的安装槽位可快速完成机翼拆装，方便运输与日常维护，两侧机翼下方设置有电机安装座，匹配双发动力配置，安装座预留了标准的电机固定孔位与走线槽，可适配常用的小型外转子无刷电机，

　　动力线可沿机翼内部预设的线槽通入机身舱内，避免线材外露影响气动效率。机身部分采用半硬壳式结构设计，机头位置设置有透明座舱罩，座舱罩与机身的贴合面做了止口定位，既能够保证外观的整体性，也能在实际制作时快速完成座舱罩的粘接定位，机身内部预留了电池舱、飞控设备舱的安装空间，各舱位之间设置有隔板支撑，既能够提升机身的整体结构强度，也能为机载设备提供明确的安装边界，避免设备安装时出现干涉问题。尾翼部分采用常规平尾加垂尾的布局，尾翼与机身采用插接加粘接的固定方式，平尾与垂尾的翼型均采用低速对称翼型，能够保证低速飞行时的操纵稳定性，尾翼操纵面的转轴位置预留了铰接安装位，可适配常用的小型舵机与连杆传动结构，保证操纵动作的传递精度。

　　起落架采用后三点式布局，主起落架设置在机翼下方靠近重心的位置，采用弹性支撑杆结构，能够在起降时吸收地面冲击，尾起落架设置在机身尾部下方，预留了转向联动结构的安装位，可配合方向舵实现地面滑行时的转向控制。从气动设计的角度来看，整机的翼型选用低速高升力翼型，机翼的展弦比适配低速飞行的升阻比需求，机翼前缘做了圆弧过渡处理，能够降低低速飞行时的诱导阻力，机身的截面采用流线型设计，从机头到机尾的截面变化平滑过渡，能够有效降低机身的压差阻力，各操纵面的面积配比经过仿真验证，能够保证低速飞行时的操纵响应灵敏度，避免出现操纵过灵或操纵迟钝的问题。在安装边界的设计上，整机所有部件的连接位置均设置有定位止口，实际组装时不需要额外做对位调整，

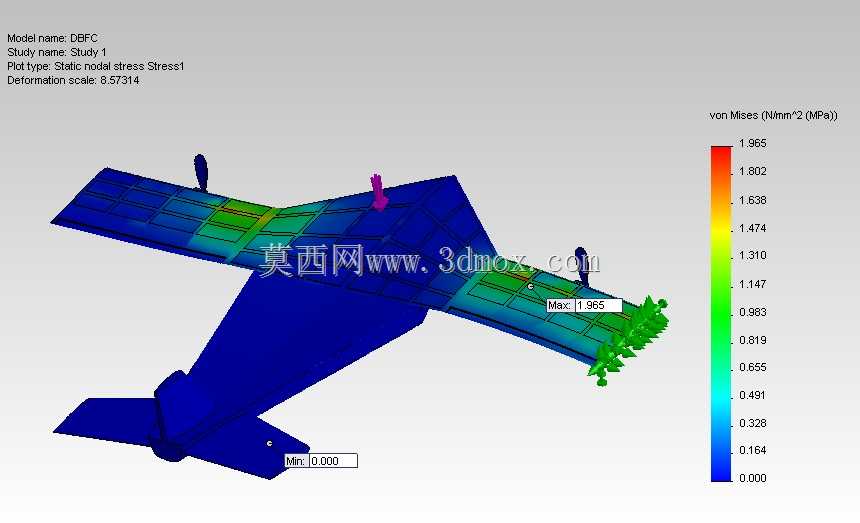

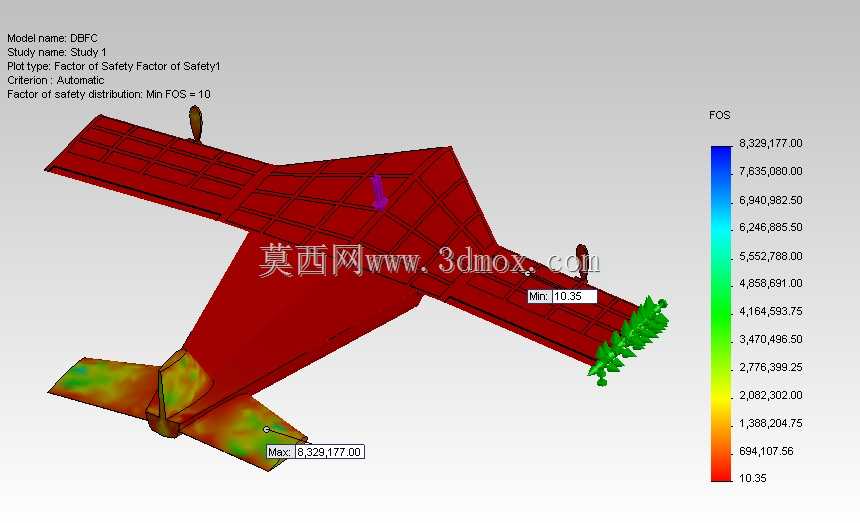

　　各部件的公差配合间隙控制在合理范围内，既能够保证组装的便利性，也能避免组装后出现结构松动的问题，机身内部的设备安装位预留了通用的安装孔距，可适配市面上主流的小型航模电调、电池、飞控等设备，不需要对结构做额外修改即可完成设备装机。该模型的结构设计充分考虑了实际制作与使用的需求，所有结构件均采用易加工的构型，既可以通过3D打印完成实体制作，也能采用轻木、泡沫等传统航模材料切割组装，结构的受力路径清晰，机翼的升力通过插接结构传递到机身主梁，机身的主梁贯穿前后，将机翼、尾翼、起落架的受力均匀分散到整个机身结构上，能够承受常规飞行与起降时的载荷，避免出现结构断裂的问题。针对仿真验证的需求，模型的各部件均做了合理的简化，保留了核心的结构特征与气动外形，既能够保证仿真计算时的结果准确性，也能降低仿真计算的网格划分难度，提升计算效率，可直接用于气动仿真、结构强度仿真的前期模型导入，不需要做过多的几何清理工作。
