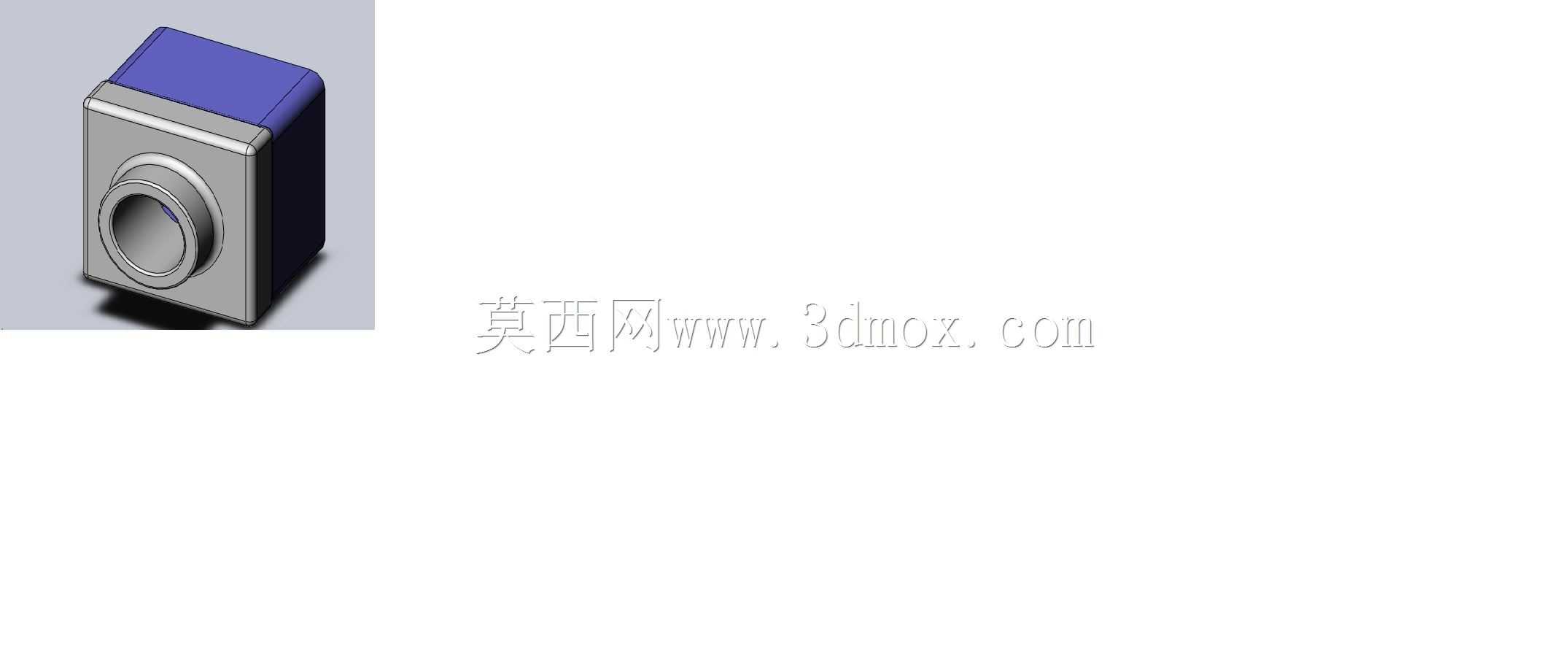

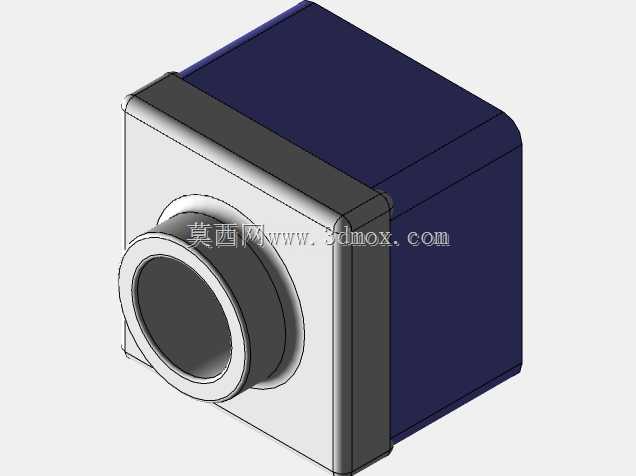

嵌入式方形锁具基础装配结构设计

　　这款嵌入式方形锁具的基础装配结构，最初是围绕小型设备舱门、工控机箱侧盖这类需要齐平安装的防护场景做的方案，日常在车间的电控柜检修门、小型自动化设备的操作面板防护盖、户外终端设备的舱门位置都能见到同类结构的应用，核心作用是在保证舱门闭合锁紧可靠性的前提下，让锁具外表面和安装面板完全齐平，避免突出结构勾挂杂物、积留灰尘，同时也能提升安装面的整体整洁度。

　　从实际使用的功能逻辑来看，这个装配结构把锁芯旋转驱动、锁舌伸缩卡位、壳体定位支撑这几个核心功能做了模块化拆分，外露的操作端做了内凹式的圆形锁孔设计，操作时不需要额外突出的把手，用配套的钥匙插入旋转即可带动内部的锁舌完成伸缩动作，锁舌伸出时会卡入安装门框对应的卡位槽内，实现舱门的锁紧固定，锁舌收回时即可解除限位打开舱门。结构上没有多余的冗余零件，所有配合面都做了对应的限位设计，装配时不需要额外做配磨调整，按照装配顺序依次装入对应零件即可完成组装，能有效降低产线的装配工时。

　　设计思路上优先考虑了嵌入式安装的适配性，整个锁体的外部轮廓做了规整的方形切边处理，安装时只需要在面板上开出对应尺寸的方形安装孔，将锁体从面板外侧嵌入，再通过背部的固定结构锁紧即可完成安装，不需要在面板外侧做额外的固定孔位，能保证安装面的完整性。锁体的外露端面做了轻微的倒角处理，嵌入安装后和面板之间的缝隙均匀控制在0.1mm以内，既不会因为间隙过大出现晃动，也不会因为尺寸过盈导致安装时刮花面板涂层。内部的锁芯和壳体之间做了对应的旋转限位结构，钥匙旋转的角度被限制在90度区间，刚好对应锁舌的伸出和收回两个极限位置，避免旋转过度导致内部结构卡死。

　　安装边界的尺寸设定上，锁体的整体嵌入深度控制在常规钣金面板的适配范围内，对于厚度1mm到3mm的冷轧钢板、铝合金面板都能兼容安装，背部的固定结构可以根据面板厚度做对应的调整，不需要针对不同厚度的面板单独开模做适配结构。锁舌的伸出长度做了合理的设定，伸出时卡入门框卡位的深度足够承受日常开关门的冲击力，不会因为轻微的碰撞就出现锁舌脱开的情况，收回时锁舌完全缩入锁体内部，不会突出锁体侧面影响安装时的嵌入操作。锁体的边角都做了小圆角处理，装配时工人拿取不会被尖锐边角划伤，同时也能避免应力集中导致的壳体开裂问题，在日常使用中即使受到轻微的外力碰撞，也不会因为应力集中出现结构破损。

　　从结构配合的细节来看，锁芯和壳体之间预留了合适的配合间隙，即使在有少量灰尘、潮气进入的工况下，也不会出现锁芯旋转卡滞的问题，日常维护只需要定期在锁芯位置注入少量润滑脂即可保证长期顺畅使用。整个装配结构没有采用复杂的异形零件，所有构件都可以通过常规的冲压、机加工工艺完成加工，加工成本可控，适合批量生产应用，在不同的设备上做适配时，只需要调整锁体的外部安装尺寸和锁舌的长度，核心的装配逻辑不需要做改动，能快速衍生出适配不同安装场景的系列化产品。
