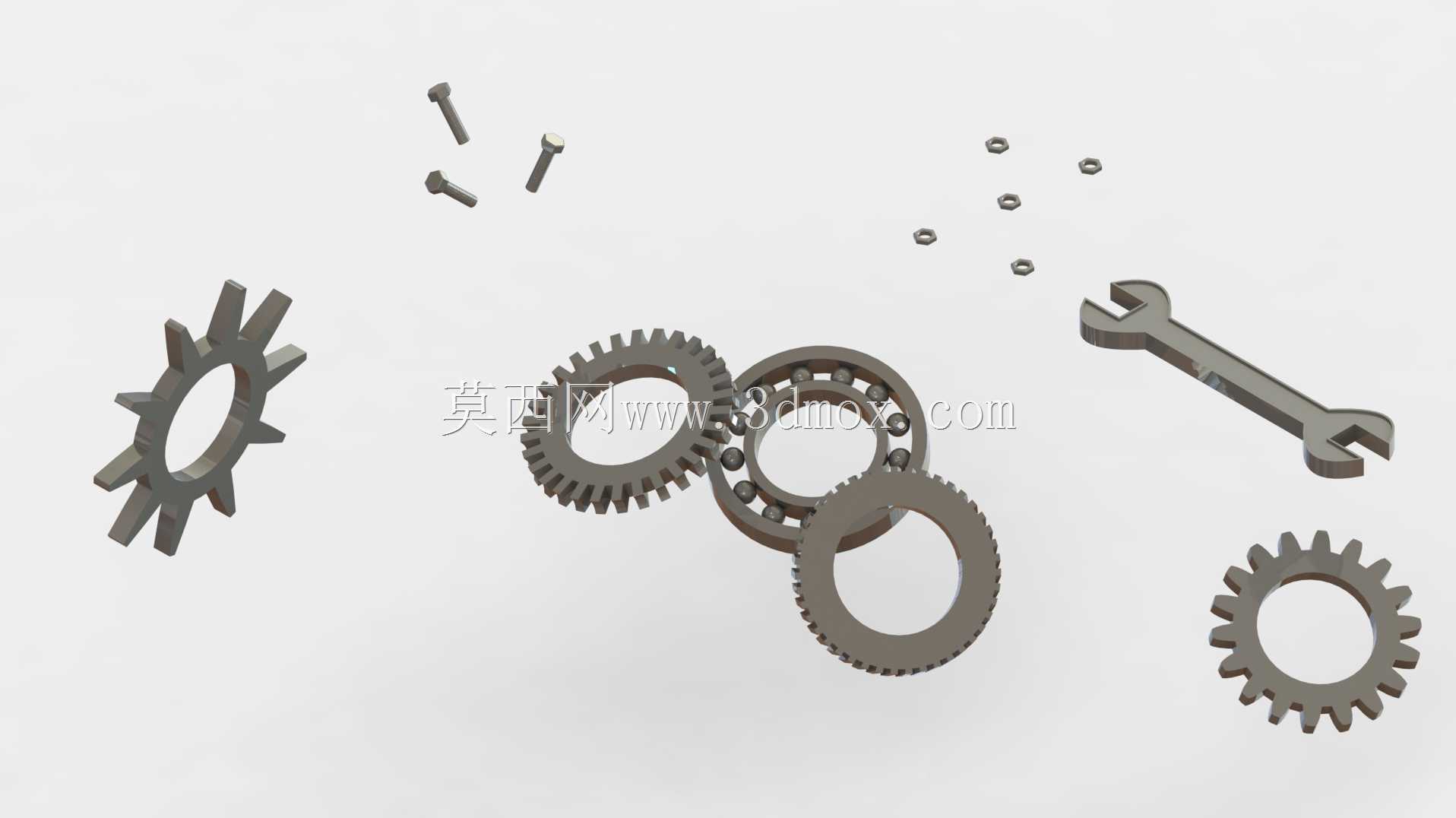

多类传动与紧固机械零件组合结构

　　这套组合式机械零件结构，覆盖了常规机械传动、装配紧固环节的常用基础元件，可适配小型实验台架、教学演示装置、简易传动模组的搭建需求，也能作为非标设备开发时的基础元件参考，帮助设计人员快速核对不同传动、紧固零件的配合边界，减少前期方案选型时的反复核对工作量。从实际应用场景来看，这类零散零件的组合常出现在职业院校机械专业的拆装实训台、小型自动化设备的传动端检修备用件组、机械创新设计大赛的原型搭建套件中，不同零件可根据实际传动比需求、连接紧固需求灵活选配，不需要单独从零开始绘制每个基础件的三维轮廓，能大幅缩短前期方案的建模周期。

　　从设计思路层面看，这套零件的建模完全遵循机械设计手册的常规参数规范，不同模数的直齿圆柱齿轮均采用标准渐开线齿形，齿顶高系数、顶隙系数均取通用标准值，齿面未做额外的修形处理，适配常规的开式齿轮传动场景，可传递中小功率的回转运动，相邻齿轮啮合时的中心距严格按照模数与齿数的计算值设定，啮合侧隙控制在常规润滑要求的合理区间，既不会因侧隙过大导致传动回差超标，也不会因侧隙过小出现运转卡滞、齿面磨损加剧的问题。其中的滚动轴承采用标准深沟球结构，滚动体与内外圈滚道的配合尺寸符合通用轴承的安装尺寸规范，内圈与轴的配合、外圈与安装座孔的配合可根据实际载荷工况选取对应的公差带，既可以承受径向载荷，也能承受一定比例的轴向载荷，适配中小转速的回转支撑场景。

　　配套的外六角螺栓属于常规紧固件范畴，螺纹参数采用普通公制粗牙螺纹，螺杆长度、六角头对边尺寸均符合通用紧固件标准，可直接用于不同零件之间的锁紧固定，螺纹啮合长度满足常规连接的强度要求，不需要额外校核螺纹牙的剪切强度。配套的开口扳手尺寸与螺栓六角头的对边尺寸完全匹配，扳手头的开口深度、手柄长度均按照常规手动紧固的力矩需求设计，可满足日常装配、检修时的螺栓紧固与拆卸需求，不会出现扳手与螺栓头不匹配导致的棱角打滑问题。

　　从安装边界与外形尺寸来看，所有零件的三维模型均保留了完整的装配基准，齿轮的基准孔轴线、轴承的内外圈轴线、螺栓的螺杆轴线均与建模坐标系的对应轴对齐，在装配环境中可直接通过轴线重合、端面贴合的配合关系完成组装，不需要额外调整零件的空间角度。其中最大直径的齿轮齿顶圆尺寸控制在常规小型传动机构的适配范围内，不会出现与周边安装架体干涉的问题；轴承的外圈直径、宽度尺寸符合标准深沟球轴承的安装尺寸，可直接嵌入对应规格的轴承座孔中，不需要额外修改安装位的尺寸；螺栓的螺杆长度适配10-20mm厚度的连接件锁紧需求，螺纹段长度满足拧入后露出2-3个螺距的规范要求；扳手的总长度符合手动操作的力臂需求，在狭窄装配空间内也能完成小角度的扳动操作。

　　在功能特性层面，这套组合零件可根据实际需求灵活搭配：当需要实现平行轴之间的回转运动传递时，可选取对应齿数的齿轮搭配轴承完成传动副搭建，通过调整齿轮的齿数搭配可获得不同的传动比，满足减速或增速的传动需求；当需要完成不同零件之间的可拆卸固定连接时，可选取对应长度的螺栓完成锁紧，配合平垫、弹垫可实现防松效果，适配有一定振动的工作场景；配套的扳手可直接用于装配过程中的紧固件操作，不需要额外准备对应规格的工具模型来模拟装配流程。所有零件的建模均去除了冗余的工艺细节，保留了核心的功能结构与装配基准，在进行整机装配仿真时不会占用过多的系统资源，同时能完整还原零件之间的配合关系，可直接用于装配干涉检查、运动仿真动画的制作，帮助设计人员在方案阶段就排查出零件之间的运动干涉、装配空间不足等问题，减少后续加工、装配环节的整改成本。
