小型巴哈赛车悬挂连接构件结构设计

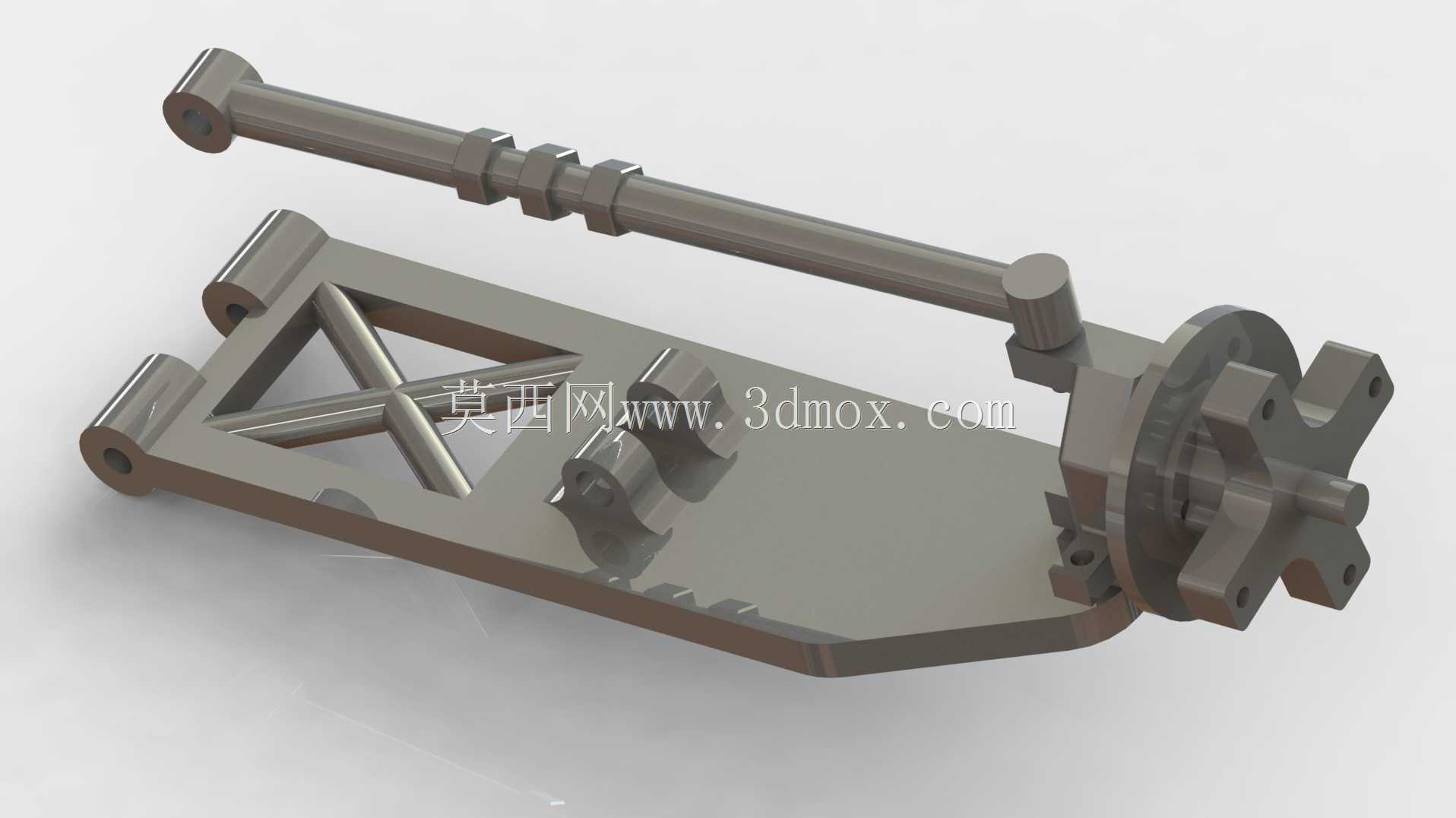

　　这套构件主要面向小型越野巴哈赛车的底盘悬挂系统配套使用，在非铺装路面的越野赛事、场地越野训练场景中，承担车轮与车架之间的载荷传递、动作导向作用，是巴哈赛车行走系统里的核心承力部件之一。从实际装车工况来看，该构件需要同时承受越野过程中来自车轮的垂向冲击、转向时的横向侧向力，以及急加速、急制动带来的纵向载荷，因此整体结构在设计时优先考虑了载荷路径的合理性，没有采用冗余的厚重实体结构，而是通过框架式的桁架布局来平衡强度与自重的关系。主体安装基座采用带X型加强筋的板式结构，在基座的关键承力点位设置了带衬套安装位的铰接座，分别用于连接车架端的固定支点、减震器下端安装点，以及横向稳定杆的连接端，各个铰接孔位的同轴度公差在建模时严格控制在0.

　　05mm以内，避免装车后出现铰接卡滞、衬套偏磨的问题。配套的长轴类构件为悬挂的导向销轴，轴身根据装配需求设置了多组不同直径的轴肩，分别用于限位衬套、隔套以及锁紧螺母的安装，轴端的扁位结构用于配合防转销钉，避免车辆在持续颠簸过程中销轴出现周向转动，导致固定件松脱。从安装边界来看，基座的整体安装孔位间距完全匹配常规小型巴哈赛车的车架管间距设计，不需要对原有车架进行额外的切割、焊接改型即可直接适配，销轴的有效安装长度预留了足够的调整余量，可以兼容不同厚度的车架安装耳片、不同规格的聚氨酯衬套或金属关节轴承的装配需求。设计过程中针对常见的越野工况做了结构优化，在基座与销轴连接的支撑座位置做了局部加厚处理，

　　同时在应力集中的拐角位置设置了足够大的铸造圆角或机加工圆角，避免长期受交变载荷作用出现应力开裂的问题。构件的外形轮廓充分考虑了赛事中的通过性需求，所有外露的棱边都做了倒角处理，没有突出的尖锐结构，避免在越野穿越过程中剐蹭地面、勾挂杂草或障碍物，同时整体的重心位置尽量靠近车架安装面，降低悬挂系统的非簧载质量，提升车轮在颠簸路面的贴地性能。从功能特性上看，这套构件将原本需要多个独立支架分别安装的悬挂铰接点、减震安装点、稳定杆连接点整合到了同一个基座上，大幅减少了底盘上的零散安装部件数量，降低了装配复杂度，同时也减少了多个支架之间的装配累积误差，提升了悬挂系统的动作一致性。在实际建模过程中，各个配合面的尺寸都预留了合理的装配间隙，

　　销轴与衬套的配合间隙控制在0.02-0.04mm之间，既保证铰接动作的顺畅，又不会因为间隙过大导致行驶过程中出现松旷异响。基座上的减重槽设计并非单纯为了外观造型，所有去除材料的位置都经过了载荷路径的校核，在不降低整体结构强度的前提下尽可能去除非承力区域的材料，进一步降低构件自重，对于巴哈赛车这类对重量敏感的越野车辆来说，每一处减重都能直接提升车辆的动力响应与操控灵活性。
