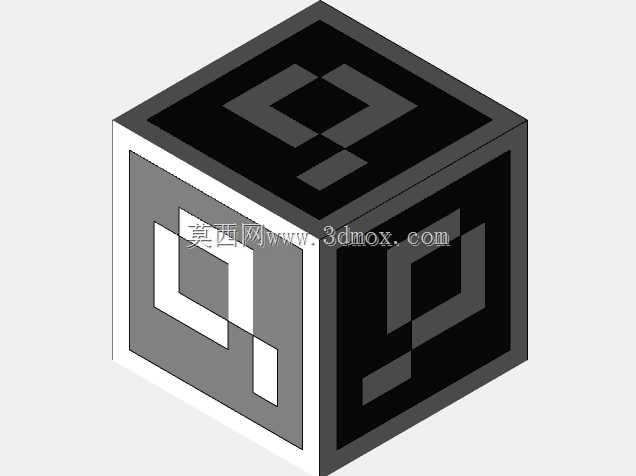

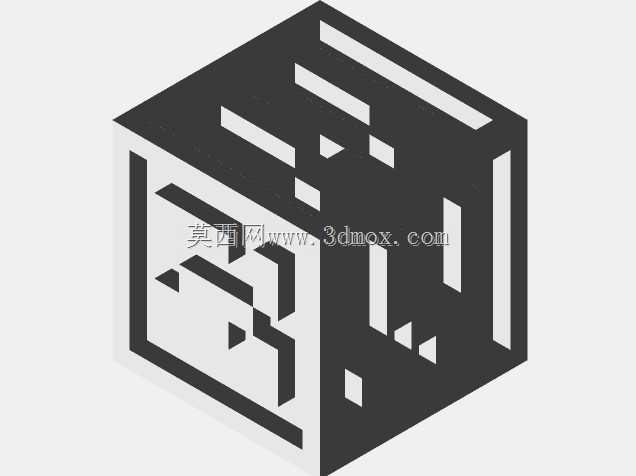

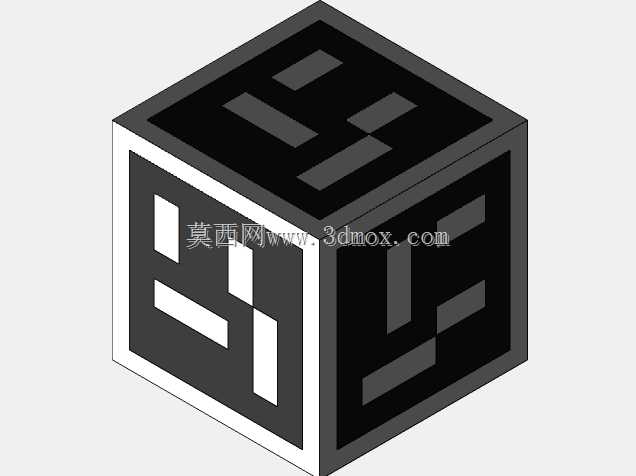

六面ArUco视觉定位标定立方体

　　做机器视觉相关项目的工程师大多都遇到过标定环节的痛点，单张贴纸靶标在多视角拍摄时容易出现角度过大识别失效、不同角度需要反复调整靶标姿态的问题，这款六面印制ArUco标记的立方体靶标，就是针对这类现场调试场景设计的实用工装。

　　从实际使用场景来看，这类立方体靶标主要适配双目视觉系统标定、多相机位姿统一校准、移动机器人视觉定位初始位姿对齐、AR设备空间锚点标定这类需求，尤其是在车间现场调试工业机器人视觉抓取工位时，不需要反复调整平面靶标的摆放角度，只要把立方体放置在视觉系统的公共视野范围内，任意角度都能捕捉到至少一个完整的ArUco标记面，大幅缩短现场调试的对位时间。

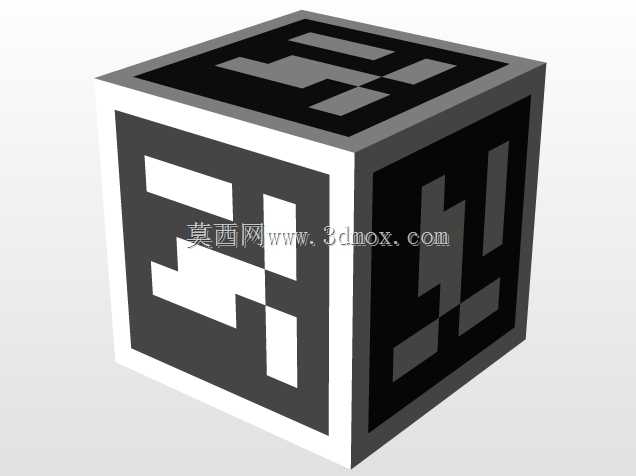

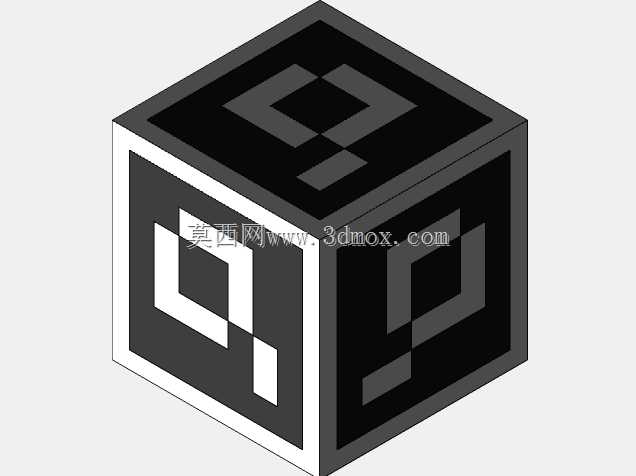

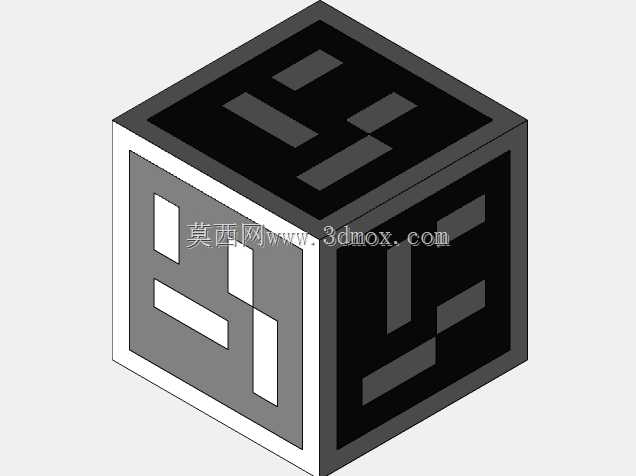

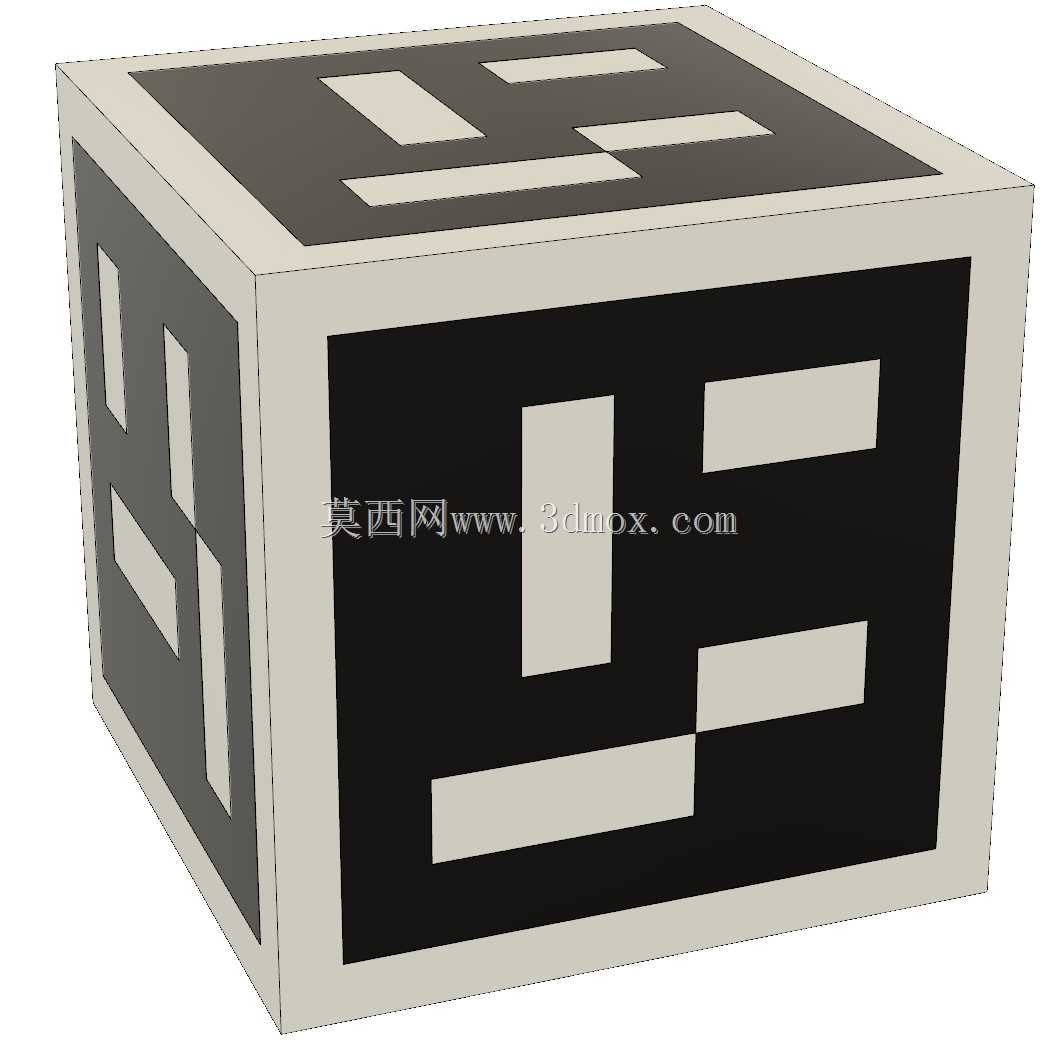

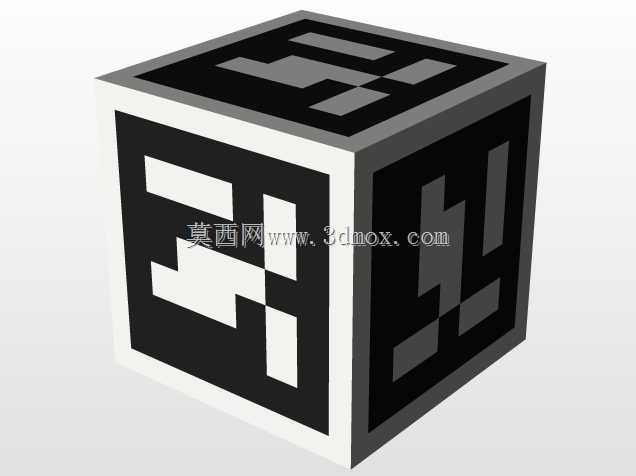

　　设计阶段首先明确了核心尺寸边界，立方体整体外形控制在6cm×6cm×6cm，这个尺寸刚好适配大多数桌面级视觉检测工位的视野范围，不会因为体积过大占用过多工装安装空间，也不会因为尺寸过小导致标记像素占比不足影响识别精度。每个面的ArUco标记有效识别区域严格控制在5cm×5cm，标记边缘到立方体棱边预留了5mm的边框余量，这个余量是经过多轮打印测试确定的——如果边框过窄，FDM3D打印过程中棱角处的溢料会覆盖标记边缘，导致标记角点提取出现偏差；预留5mm边框后，即使打印时棱角处存在0.2-0.3mm的打印误差，也不会侵入有效标记区域，保证识别稳定性。

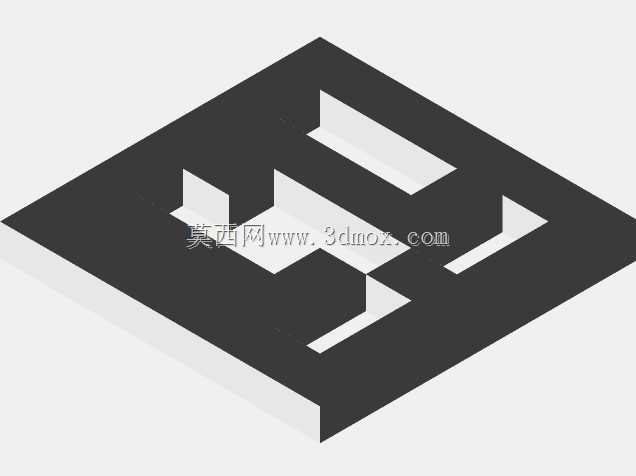

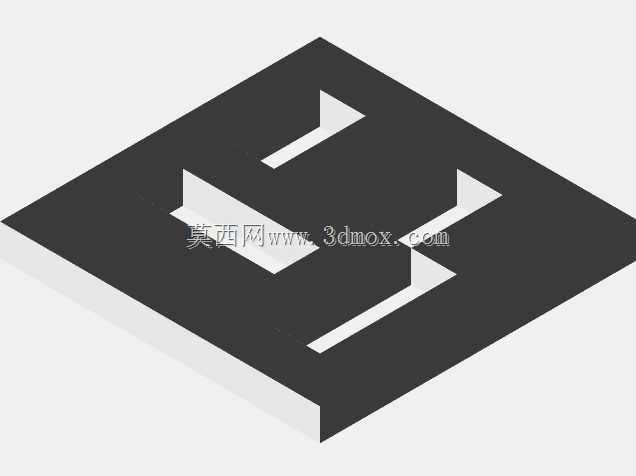

　　标记选型采用原始Arcuo字典生成，这类字典的标记具备强抗干扰能力，即使存在部分遮挡、光照不均的情况，也能快速完成ID识别与位姿解算，相比棋盘格靶标，ArUco标记自带唯一ID属性，多相机同时采集时不需要额外做标记匹配，能直接通过标记ID对应到预设的空间坐标，减少标定过程中的人工干预步骤。

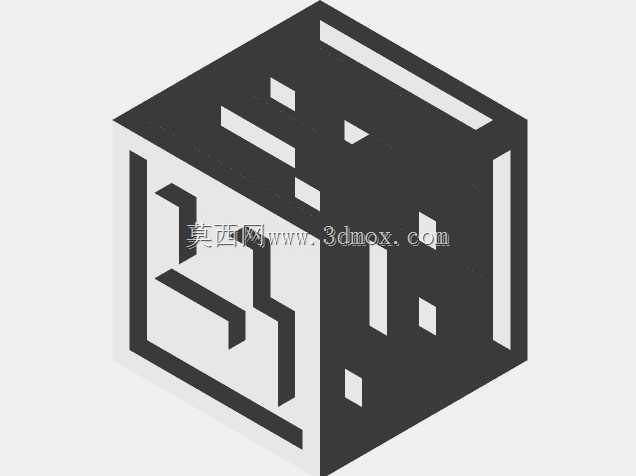

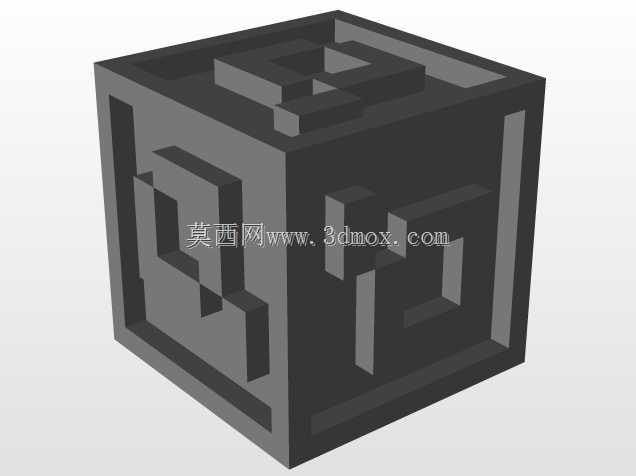

　　结构设计上采用实心立方体结构，整体重心位于几何中心，放置在工作台面时不会因为轻微震动出现移位，六个面的平面度控制在0.1mm以内，相邻面的垂直度公差控制在0.05mm，保证每个面的标记坐标系与立方体整体坐标系的转换关系固定，不需要每次使用前重新做坐标系校准。打印工艺适配双挤出机3D打印机，标记区域与立方体基底采用不同颜色的耗材打印，不需要后期粘贴贴纸或者喷涂上色，避免了贴纸起皱、喷涂溢色导致的标记失真问题，一体打印完成后即可直接投入使用，长期使用不会出现标记磨损脱落的情况。

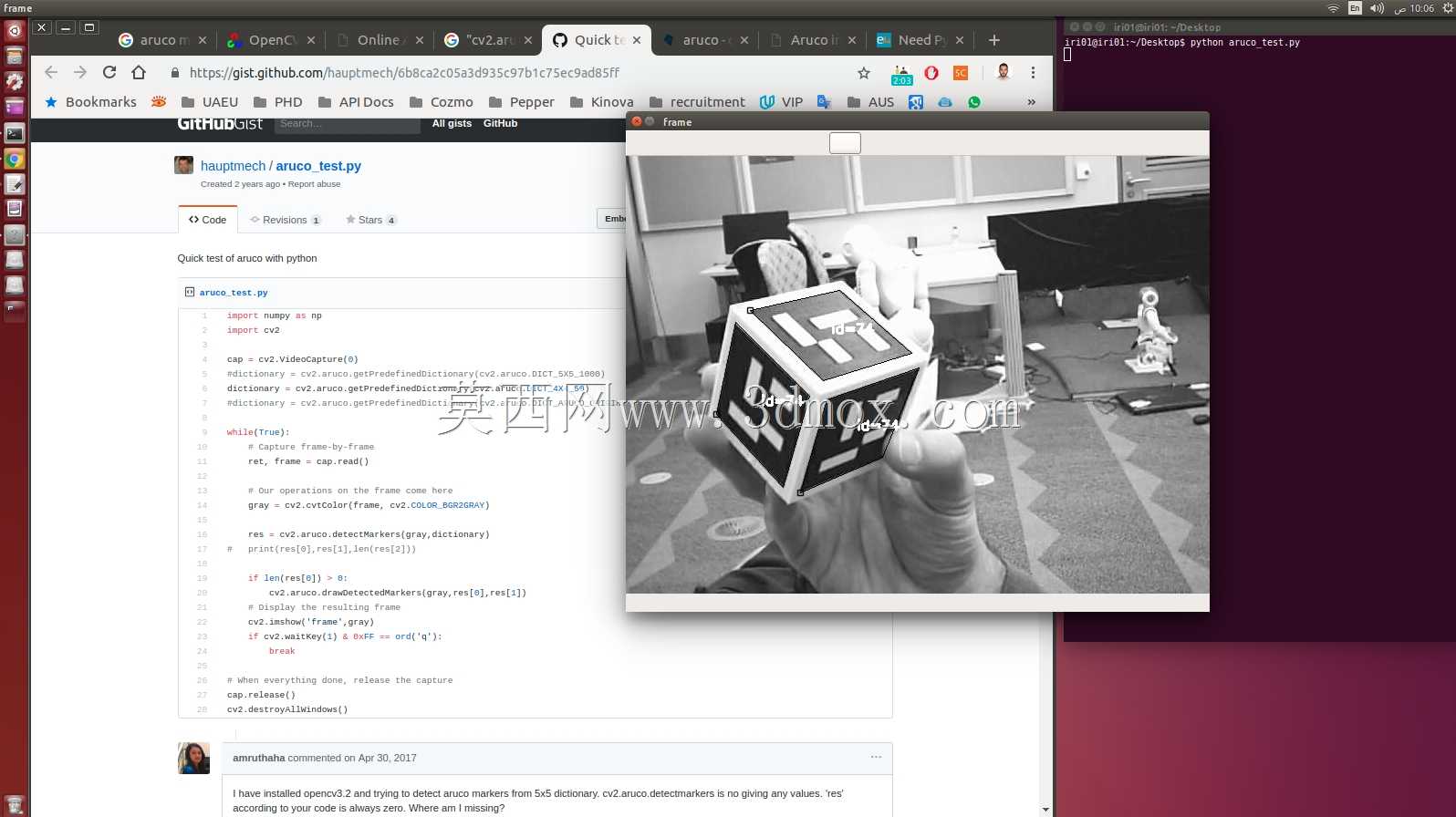

　　实际安装使用时不需要额外的固定结构，直接放置在视觉系统的最佳工作距离范围内即可，因为六个面都带有独立的ArUco标记，不管相机从上下左右哪个角度拍摄，都能获取到完整的标记特征，尤其适合多相机环绕布置的检测工位，一次摆放就能完成所有相机的外参校准，相比传统平面靶标需要多次旋转摆放、重复采集的操作流程，能将标定环节的耗时压缩60%以上。在移动机器人导航场景中，这类立方体靶标可以作为固定的空间锚点放置在工位关键节点，机器人搭载的单目相机经过时就能快速解算自身位姿，修正里程计累计误差，相比磁条、二维码导航的方案，部署成本更低，调整位置时只需要移动立方体即可，不需要重新铺设导航标识。

　　设计过程中也规避了很多常见的靶标设计缺陷，比如没有在棱边上做倒角处理，因为倒角会破坏标记面的平面完整性，导致角点提取时出现坐标偏移；所有标记的方向都做了统一对齐，每个面的标记坐标系与立方体全局坐标系的旋转关系固定，解算位姿时不需要额外做方向补偿，降低了上位机程序的编写复杂度。标记的黑白对比度经过优化，适配车间常见的荧光灯、自然光等不同光照环境，不会因为反光导致标记过曝，即使在低光照环境下，只要相机能获取到基础的轮廓特征，就能完成识别解算。
