带SD读卡器的4×20字符液晶显示模块结构设计

项目分类:3D打印机 发布时间:2022-01-21 ID:517349
  • 带SD读卡器的4×20字符液晶显示模块结构设计
  • 带SD读卡器的4×20字符液晶显示模块结构设计
  • 带SD读卡器的4×20字符液晶显示模块结构设计

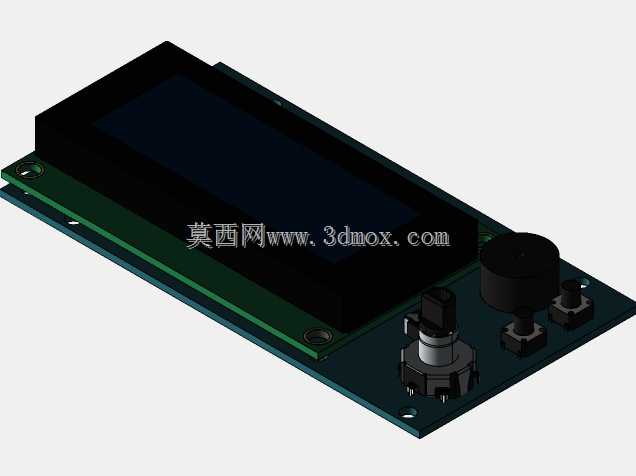

  在桌面级FDM 3D打印设备的操控体系搭建中,本地人机交互单元的选型与结构适配一直是整机装配环节容易被忽略的细节,不少DIY机型或入门级量产设备会直接采用通用LCD1602面板搭配外接SD卡模块的方案,不仅走线杂乱占用安装空间,插拔存储卡时还容易碰掉周边接线引发设备故障,这款集成SD读卡器的4×20字符液晶显示模块,正是针对这类场景做的一体化结构优化设计。从实际装机的使用逻辑来看,该模块的核心功能是承担设备脱机运行时的状态显示与参数调整交互:4行20字符的点阵屏足以覆盖打印进度、喷头温度、热床温度、剩余打印时长这类核心运行参数的展示需求,不需要依赖上位机连接就能完成打印任务选择、参数微调、启停操作,适配没有固定上位机部署的车间、

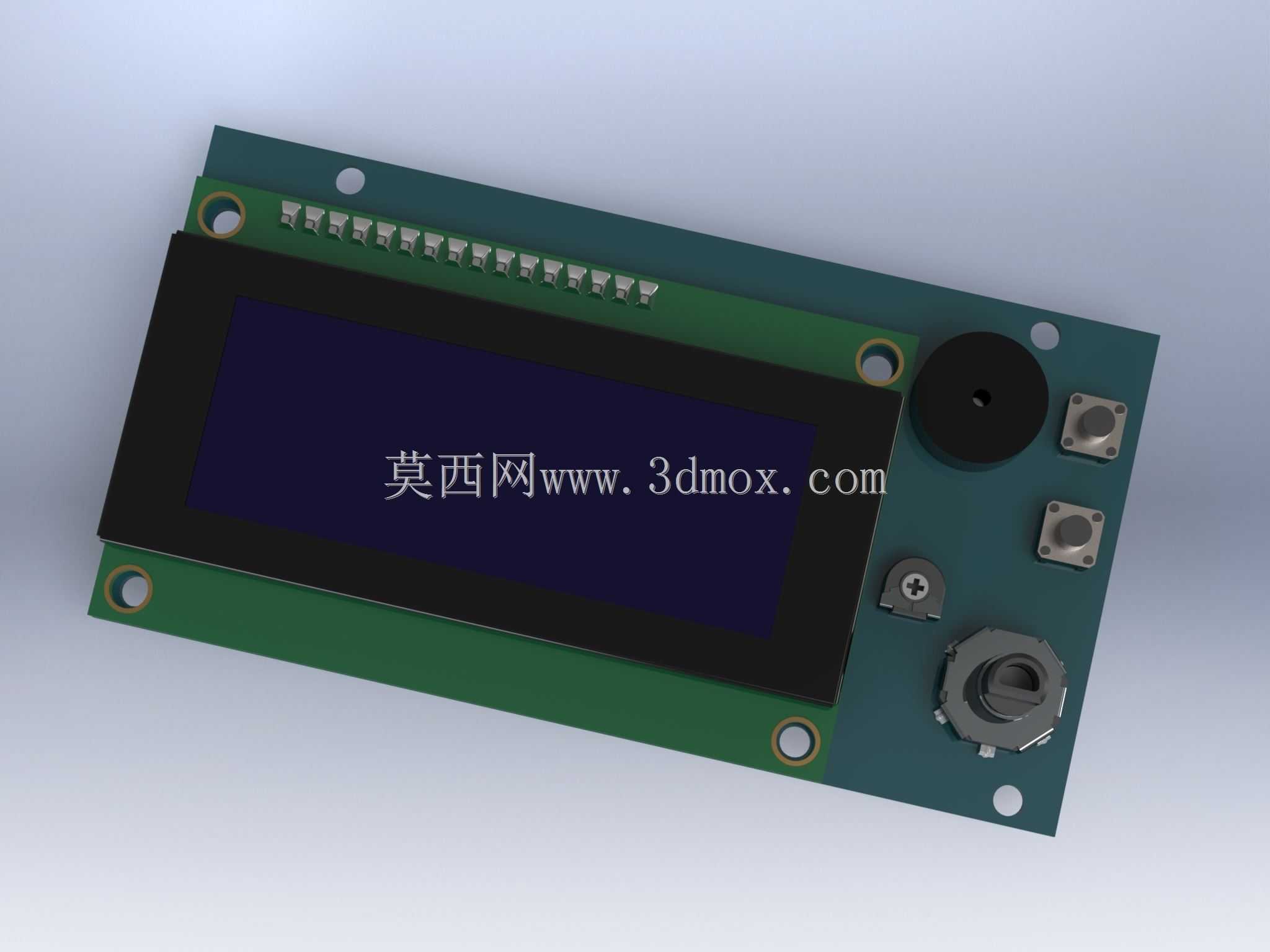

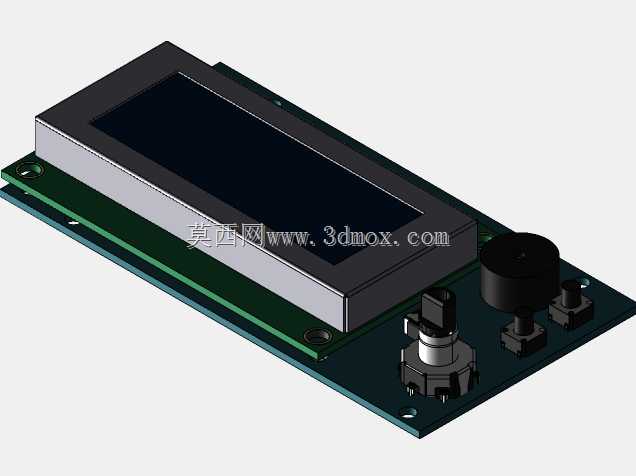

  创客空间等多设备共用场景。板载集成的SD读卡器直接布置在PCB板侧方,省去了外接读卡器的飞线工序,存储卡插拔路径在结构设计时就做了避让,不会和周边的按键、旋钮产生干涉。模块上的交互元件布局完全贴合实际操作习惯:旋转编码器布置在板卡右下区域,配合旁边的轻触按键,能快速完成菜单滚动、参数数值调整、确认操作,上方的两个独立轻触按键对应急停、返回这类高频快捷功能,板载蜂鸣器可以在操作触发、打印完成、故障报错时给出声音提示,不需要额外外接声光提示元件。从结构设计的细节来看,整个模块采用双层PCB板作为承载基底,LCD屏幕通过排针直接焊接在主PCB上,屏幕四周预留了遮光泡棉的安装槽位,避免背光漏光影响字符辨识度,板卡四个角设计了金属化安装孔,

  孔位间距匹配标准3D打印机控制箱的前面板开孔尺寸,安装时可以直接用M3铜柱固定,不需要额外做转接支架。安装边界尺寸上,板卡整体长宽控制在适配标准2004LCD屏的通用安装尺寸范围内,厚度方向叠加屏幕、编码器、按键的凸起高度后,总厚度不超过18mm,嵌入控制箱面板安装时,背面预留的走线空间足够容纳排线弯折,不会和箱体内的主控板、电源模块产生空间干涉。设计过程中特意将所有外接接口布置在板卡的上边缘,采用直插排针接口连接主控板,排线可以顺着控制箱内壁走线,不会在面板后方形成杂乱的线束堆积,既方便后期检修排查线路,也避免线束干扰散热风道。元件选型上,板载的可调电位器直接布置在屏幕侧边,不用拆开面板就能从外侧调整屏幕对比度,

  适配不同环境光下的显示需求,蜂鸣器采用侧贴设计,出声孔朝向面板外侧,提示音不会被箱体结构遮挡衰减。从实际装机适配性来看,这款模块可以直接替换原有分散布置的LCD屏、独立SD读卡器、按键模块,减少前面板的开孔数量,原来需要开屏幕孔、读卡器槽、三个按键孔、旋钮孔的面板,现在只需要开一个对应屏幕尺寸的主开孔加三个小孔就能完成装配,大幅降低面板加工的工序复杂度,也减少了面板缝隙进灰的可能。在结构可靠性上,所有板载元件的焊接位置都做了应力释放设计,旋转编码器的固定引脚增加了焊盘面积,频繁旋转调整参数时不会出现引脚脱焊的问题,SD卡座采用带自弹结构的贴片型号,插拔寿命满足日常频繁更换打印文件的使用需求,安装孔位周边做了露铜接地处理,固定到金属机箱时可以直接实现板卡接地,减少静电干扰对屏幕显示、SD卡读取的影响。对于做3D打印机结构改装、整机开发的从业者来说,这个一体化模块的结构设计省去了自行整合显示、读卡、交互元件的建模工作量,直接参照板卡的安装尺寸、元件凸起高度做前面板的结构设计即可,不需要反复核对多个分散元件的位置公差,能有效缩短整机结构开发的周期,也能提升操控部分的装配一致性,减少售后环节因接线松动、元件干涉引发的故障。
