大尺寸混凝土3D打印铝型材框架结构

大尺寸混凝土打印作业里，Z轴负载偏移是最容易被忽略的装配隐患，常规桌面级FDM设备的单Z轴传动方案，在承载混凝土料管、大流量打印头的重量时，长行程下的丝杆挠度会直接导致层厚误差超过2mm，打印到半高就出现层间错位甚至塌边。这套框架直接把Z轴传动拆成四组独立的丝杆传动单元，分别布置在铝型材框架的四个角位，每根丝杆只承担单侧的导向负载，哪怕打印头加上料管总重超过二十公斤，四个角的同步带联动能把单根丝杆的挠度控制在0.3mm以内，长行程升降的层厚一致性比单Z轴方案提升近七成。

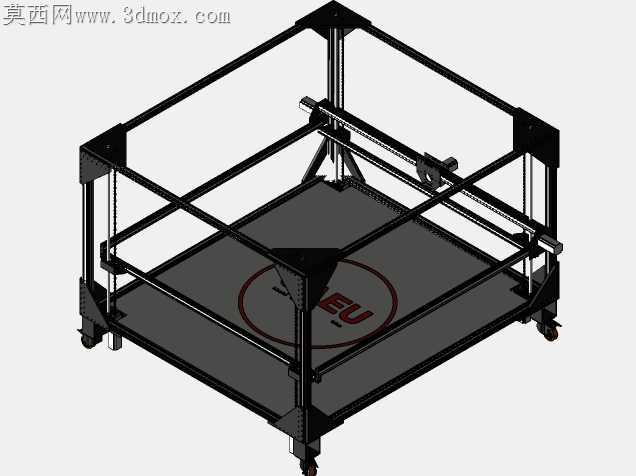

底板固定的设计也完全跳开了常规打印机移动热床的思路，混凝土打印的成型平台本身要承载半凝固状态的打印件，重量动辄上百公斤，要是让平台跟着Y轴来回移动，导轨的负载会急剧上升，频繁启停的惯性还会让未凝固的混凝土出现流挂。这套结构把Y轴传动直接布置在上层框架的横梁上，X轴模组跨接在两根Y轴导轨之间，打印头带着喷嘴在三个轴向上移动，成型底板全程固定在框架底部，哪怕打印大尺寸构件，平台也不会产生任何晃动，打印过程中电机不需要承载混凝土模型的重量，传动件的磨损速度能降低一半以上。

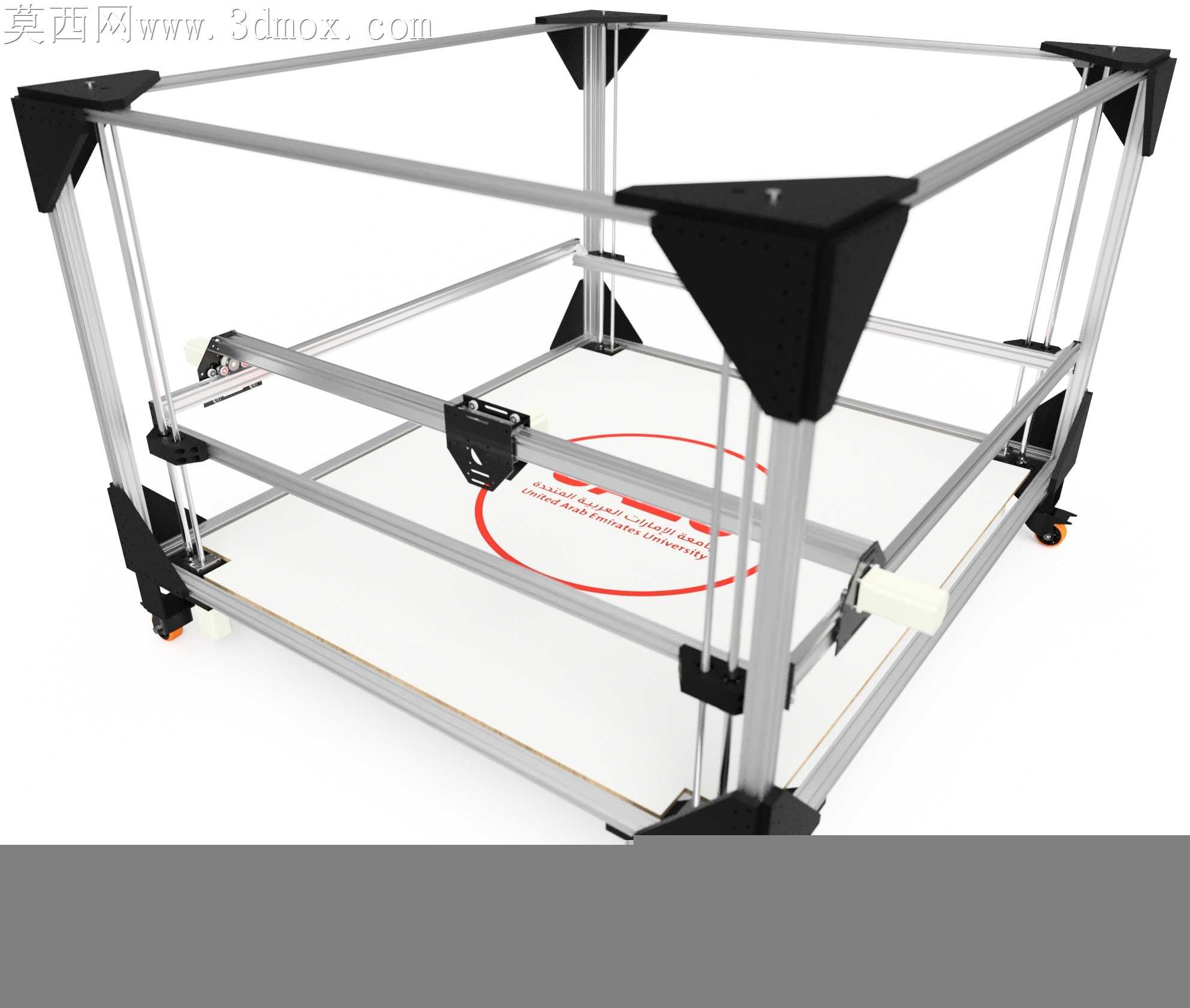

角码连接的细节也藏着加工适配的考量，铝型材框架的拼接如果只用内置角件，大尺寸框架的对角线误差很容易超过5mm，后续调平要耗费大量时间。这套结构在框架的八个外角都加装了加厚的黑色三角角码，每个角码用四颗螺栓穿透型材槽位锁紧，组装时只要靠角码的定位面贴紧型材端面，不需要复杂的测量就能把框架的垂直度误差控制在1mm以内，哪怕是没有太多装配经验的实训人员，也能在两小时内完成整机组装。底部的脚轮搭配可调支撑脚，移动时可以直接推着框架转场，到位后拧下支撑脚就能把整机牢牢固定在地面，打印过程中不会因为传动件的往复运动出现整机移位。

走线槽的预留位置也避开了传动件的运动行程，所有电机的线缆都沿着铝型材的内置槽位布置，不会在打印头移动时出现线缆拖拽刮蹭刚打印好的混凝土层的问题，X轴横梁上的拖链预留了足够的弯曲半径，哪怕打印头走到行程极限位置，拖链也不会出现卡滞。这种把负载全部转移到固定框架上的设计思路，刚好适配混凝土打印大重量、低速度、大行程的工况需求，没有照搬桌面级3D打印机的成熟结构，而是针对混凝土打印的特殊痛点做了针对性的结构取舍，不管是用于职业院校的增材制造实训，还是小型建筑构件的打印试制，都能直接落地使用，不需要再做额外的结构补强。
