带侧孔网格底玻璃瓶密封端盖结构

　　日常接触的玻璃容器配套端盖，很多人只关注密封性能，却忽略特殊使用场景下的结构适配需求，这款带侧孔与网格底面的玻璃瓶盖，就是针对特定盛装场景做的定向结构设计。先从实际应用场景说起，这类端盖并非用于普通密封储液瓶，更多适配需要透气、导流或者内置功能组件的玻璃容器，比如家用小型发酵容器、桌面香薰扩香瓶、带进气通路的小型实验玻璃反应瓶，还有部分需要内置过滤组件的饮品冷萃瓶，这类场景下，端盖不能做成完全封闭的结构，需要预留气路或者组件安装位，同时还要兼顾防尘、防大颗粒杂物落入的基础防护作用。

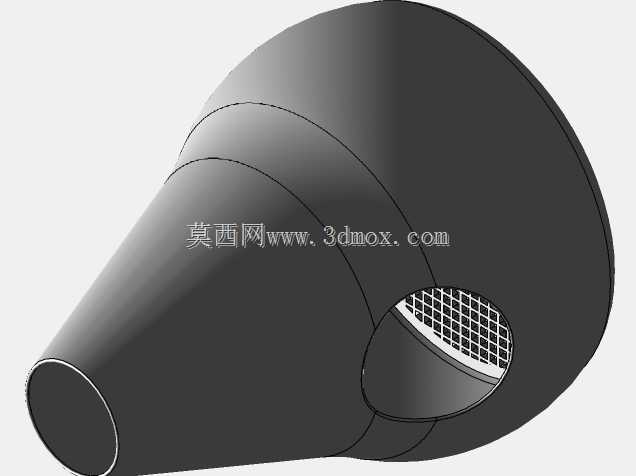

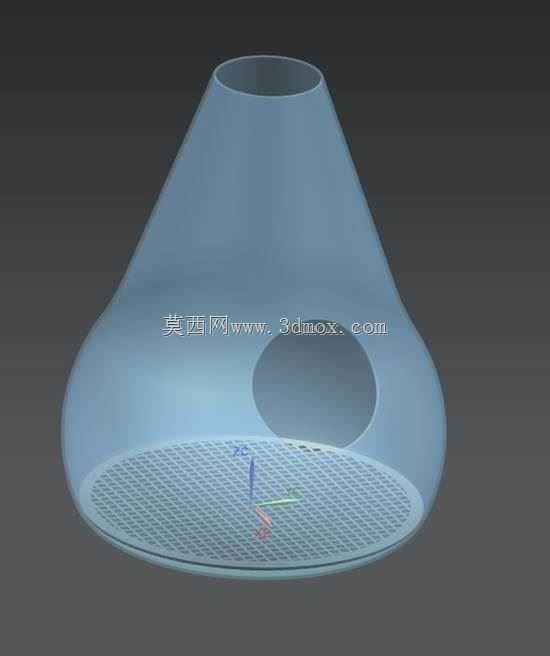

　　从功能特性来看，这款端盖的主体采用上窄下宽的锥台过渡结构，下端大直径边缘做了加厚的贴合唇边，用来和玻璃瓶口的端面做压合接触，唇边内侧可以预留密封圈安装槽，装配时嵌入食品级硅胶圈就能实现瓶口端面的径向密封，避免容器内的液体渗漏或者外界杂质从边缘缝隙进入。端盖侧面开设的圆形通孔，是整个结构的核心功能位，这个孔可以用来穿装导流管、进气杆，也可以作为排气通路，比如发酵场景下，发酵产生的气体可以从这个侧孔排出，不需要在端盖顶面额外加装排气阀，减少了零件数量，也降低了清洁死角。端盖底面的网格结构，是很多同类端盖容易忽略的设计点，网格采用等距交错的筋条排布，筋条厚度控制在1.2mm左右，网格孔边长2mm，既可以保证气体、液体能够顺利穿过网格流通，又能阻挡容器内的大尺寸固体物料从侧孔或者顶面开口漏出，比如冷萃咖啡场景下，网格可以挡住咖啡粉渣，发酵场景下可以挡住发酵物料的大块残渣，避免堵塞侧孔的外接管路。

　　再说到设计思路，做这类端盖结构的时候，首先要匹配对应玻璃瓶口的安装边界，常规这类玻璃容器的瓶口多采用标准广口规格，端盖下端的配合直径要比瓶口外径大0.3-0.5mm，保证唇边能够完全扣合在瓶口外侧，锥台部分的锥度控制在1:5左右，既不会因为锥度过大导致端盖整体高度过高，占用过多安装空间，也不会因为锥度过小导致侧壁结构强度不足，受压后容易出现变形。顶面的开口直径根据实际使用需求设定，一般是端盖下端直径的三分之一，这个尺寸既可以满足从顶面加注物料、观察容器内部状态的需求，也能保证顶面有足够的结构强度，不会因为开口过大导致端盖边缘受力开裂。侧孔的位置设置在锥台侧壁的中下部，距离下端唇边的高度是整体端盖高度的三分之一，这个位置可以保证当容器内盛装液体时，液面在正常盛装高度以下不会从侧孔漏出，同时外接管路插入侧孔后，管端能够延伸到容器内部的中上部，避免插入过深接触到液体或者底部物料。网格结构的筋条和端盖主体是一体成型结构，不需要后续粘接或者装配，筋条的交汇处做了R0.5的圆角过渡，避免应力集中导致筋条断裂，同时圆角结构也方便清洁，不会残留污渍。

　　从安装边界来看，这款端盖的整体高度控制在85mm左右，下端最大配合直径适配120mm口径的广口玻璃瓶，侧孔的直径为25mm，可以适配常规的硅胶软管、硬塑导流管，顶面开口直径为40mm，可以配套小型的密封堵头，当不需要使用顶面开口时，可以用堵头封住，只保留侧孔的通路功能。端盖的壁厚整体控制在2mm，锥台部分的壁厚从下到上逐渐均匀过渡，不会出现壁厚突变导致的成型缩痕，不管是采用注塑成型还是3D打印制作，都能保证结构的均匀性，不会出现局部缺料或者变形的问题。在实际选型使用时，需要注意侧孔的安装方向，如果是用于导流场景，侧孔要朝向容器倾斜时的液体流出方向，如果是用于排气场景，侧孔要朝上设置，避免液体从孔内流出。另外网格结构的通透率在60%左右，足够满足常规的透气、过流需求，如果需要更大的通透率，可以适当加大网格孔的尺寸，但要注意筋条的间距不能超过5mm，否则会失去阻挡大颗粒物料的作用。

　　很多结构设计人员在做这类容器端盖的时候，容易陷入全封闭或者全开口的极端设计，要么完全密封无法满足特殊通路需求，要么开口过大失去防护作用，这款端盖的结构刚好平衡了密封、通路、防护三个核心需求，锥台外形也比直筒型端盖有更好的视觉协调性，和玻璃容器搭配的时候不会显得突兀。在建模过程中，网格部分的阵列要注意筋条的方向和锥台侧壁的垂直关系，避免出现筋条歪斜导致的成型问题，侧孔和锥台侧壁的相交处要做倒角处理，去除锐边，避免安装管路的时候割坏硅胶管，也避免使用时划伤手部。下端唇边的内侧要做15度的导入斜角，方便装配时能够快速对准瓶口，扣合的时候不需要施加过大的压力就能安装到位，拆卸的时候也能轻松撬动边缘取下，不会因为配合过紧导致端盖卡在瓶口上无法拆卸。
