鞋带简易锁夹结构设计方案

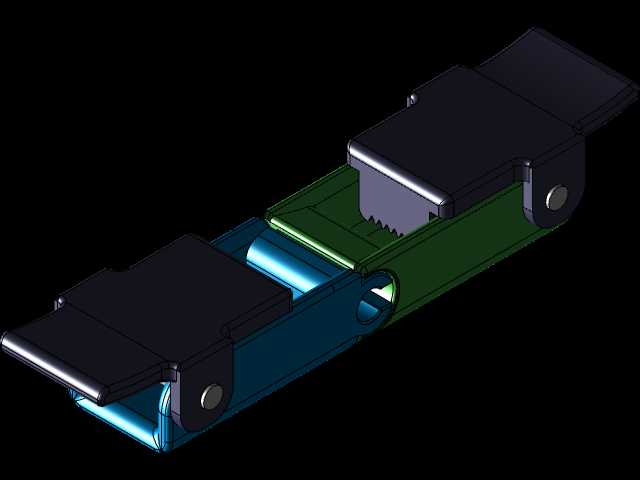

　　这款鞋带锁夹的设计初衷，是解决日常穿鞋场景中鞋带易松脱、系解操作繁琐的痛点，尤其适配运动场景、老年群体以及手部精细动作受限人群的使用需求，在运动鞋、工装靴、户外徒步鞋等鞋类产品上都有明确的应用空间。从结构功能来看，该锁夹采用一体式铰接开合结构，主体分为上下两个扣合腔体，腔体内部预留适配常规圆形、扁形鞋带的穿引通道，铰接端设置阻尼转轴结构，保证扣合后不会受日常行走的振动、拉扯意外脱开，自由端设置楔形卡扣位，扣合时可实现自锁，需要解开时只需按压卡扣端即可快速开启，无需反复系绑鞋带。设计过程中优先考虑了使用的可靠性与操作便捷性，没有采用额外弹簧等易损零件，整体为一体化结构设计，减少装配工序的同时，也降低了长期使用后的零件失效风险。

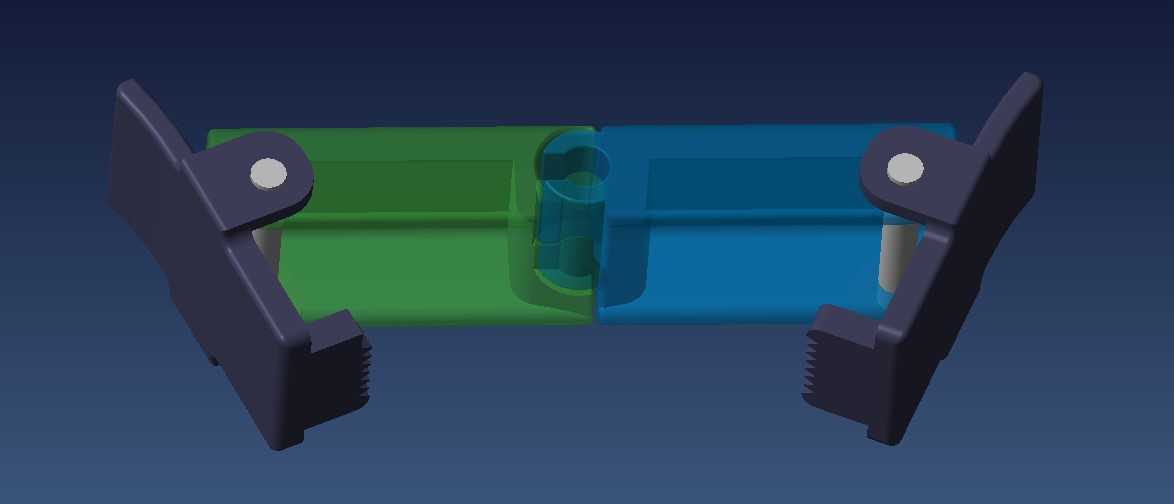

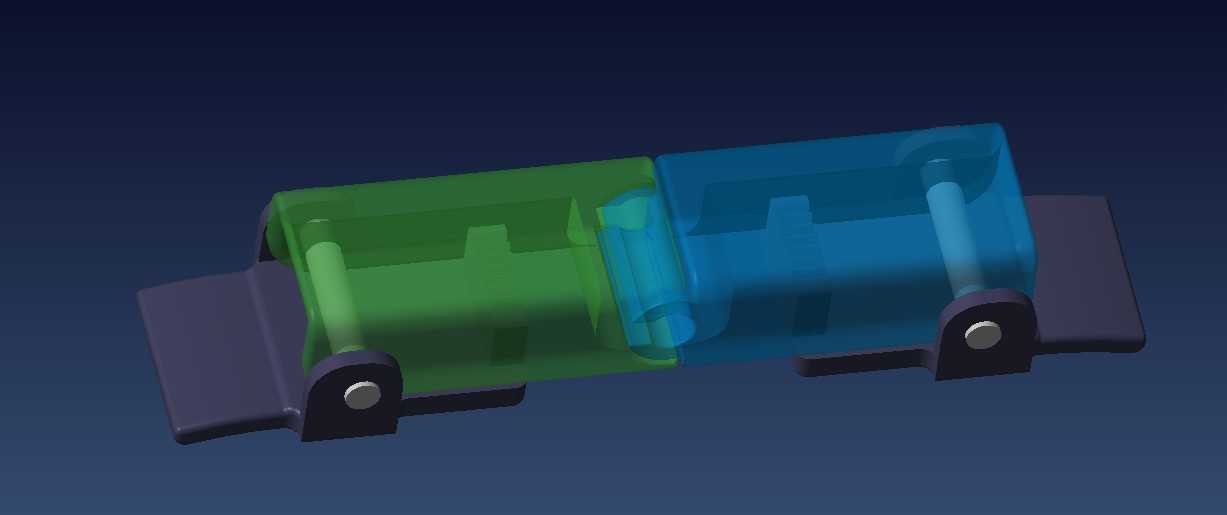

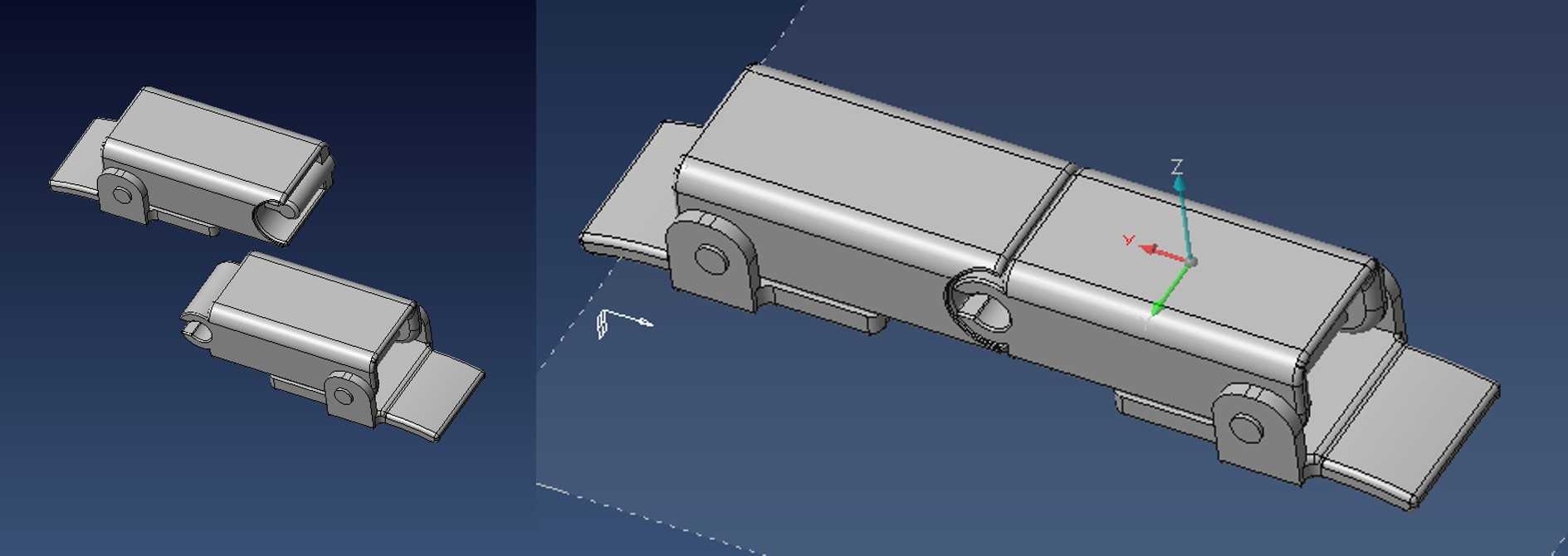

　　结构建模阶段重点校核了铰接部位的转动间隙，将转动副的配合间隙控制在0.1mm以内，既保证开合动作顺畅无卡滞，又不会出现旷量过大导致的锁合错位问题；穿引通道的内壁做了微齿状防滑纹理设计，当锁夹扣合时，上下腔体的齿纹会咬合住穿过的鞋带，即使受到较大的拉扯力，鞋带也不会在通道内滑移松脱，经过拉力模拟测试，单组锁夹可承受不低于50N的鞋带拉扯力不滑移，完全覆盖日常行走、跑步甚至剧烈运动时的鞋带受力场景。从安装边界来看，锁夹整体外形为长条状圆角结构，闭合状态下整体长度控制在28mm，宽度12mm，厚度8mm，整体边缘全部做R1.5以上的圆角过渡，不会出现尖锐棱角刮蹭裤腿或者磨伤鞋面、脚踝的问题；安装时不需要对原有鞋带进行裁剪或者额外加工，

　　只需将鞋带两端分别穿入锁夹的两个通道，调整好鞋带的松紧度后扣合锁夹即可完成安装，用户可根据自身脚型的舒适度，随时通过解锁锁夹调整鞋带的松紧程度，相比传统的鞋带系结方式，操作效率提升70%以上，也不会出现传统绳结松脱后绊倒使用者的安全隐患。在材料适配层面，该结构可适配PP、POM等常用工程塑料注塑成型，也可采用锌合金压铸做金属质感外观，不同材质的选型都能在现有结构基础上通过调整壁厚满足强度要求，塑料件壁厚统一设置为1.8mm，既保证注塑时的充模流动性，避免出现缩痕、缺胶等成型缺陷，也能满足日常使用的结构强度需求，跌落测试中从1.2m高度自由落体到水泥地面，不会出现开裂、卡扣断裂、铰接失效等问题。结构细节上，锁夹的外表面做了微弧面处理，

　　贴合鞋面的弧度，安装后不会出现突兀的凸起，日常穿着时不会因为磕碰外物导致锁夹意外开启；铰接部位的转轴采用同材质的凸轴与轴孔过盈配合，装配时直接压装即可，不需要额外的销轴零件，进一步简化了生产装配流程，降低单件生产成本。针对不同粗细规格的鞋带，该结构可通过调整穿引通道的内部尺寸快速衍生出适配不同鞋带规格的系列型号，不需要对整体结构做颠覆性修改，具备较好的系列化拓展空间，除了常规鞋带的锁固场景，该结构稍作尺寸调整后，也可用于束口袋抽绳、户外装备捆扎绳等类似绳带的快速锁固场景，具备一定的结构通用性。建模过程中对所有的配合面都做了拔模处理，拔模角度设置为1.5度，完全满足注塑成型的脱模要求，不需要后续做二次结构修改，所有的加强筋位置都避开了外观面，不会在产品外表面产生缩痕影响外观质感。
