齿条齿轮驱动式折弯执行机构设计

　　这套折弯执行机构的设计，最初是针对小型钣金件小批量折弯工位的柔性化需求做的方案，区别于传统大型折弯机的大吨位全台面结构，这套机构更适合集成在小型自动化生产线、工位级折弯单元里，用来处理厚度1.5mm以内的冷轧钢板、1mm以内的铝板类小型钣金件的折弯作业，常见应用场景包括小型电器壳体折弯、五金小支架成型、线束固定铜排弯折这类对成型压力要求不高，但对机构安装空间、动作响应速度有要求的工位。

　　从结构布局来看，整套机构采用立式安装板作为承载基准，所有传动、执行元件都集成在单块安装立板上，安装边界控制得非常紧凑，安装板厚度取12mm冷轧钢板加工，整体外轮廓宽度控制在380mm，高度方向从安装板底部到气缸尾端的总尺寸为420mm，伸出端的最大行程位置距离安装板正面的垂直距离为210mm，不管是集成在倍速线旁的独立工位，还是嵌入小型台式设备的机架内部，都不需要预留过大的安装空间，安装板上预留的四个沉头安装孔可以直接通过螺栓固定在设备机架的立柱或者台面上，不需要额外设计复杂的转接支架。

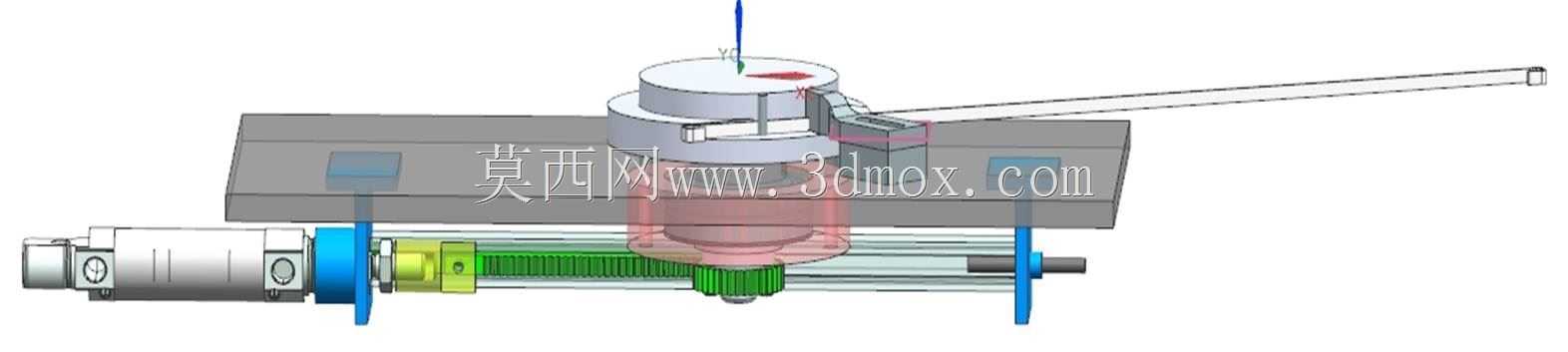

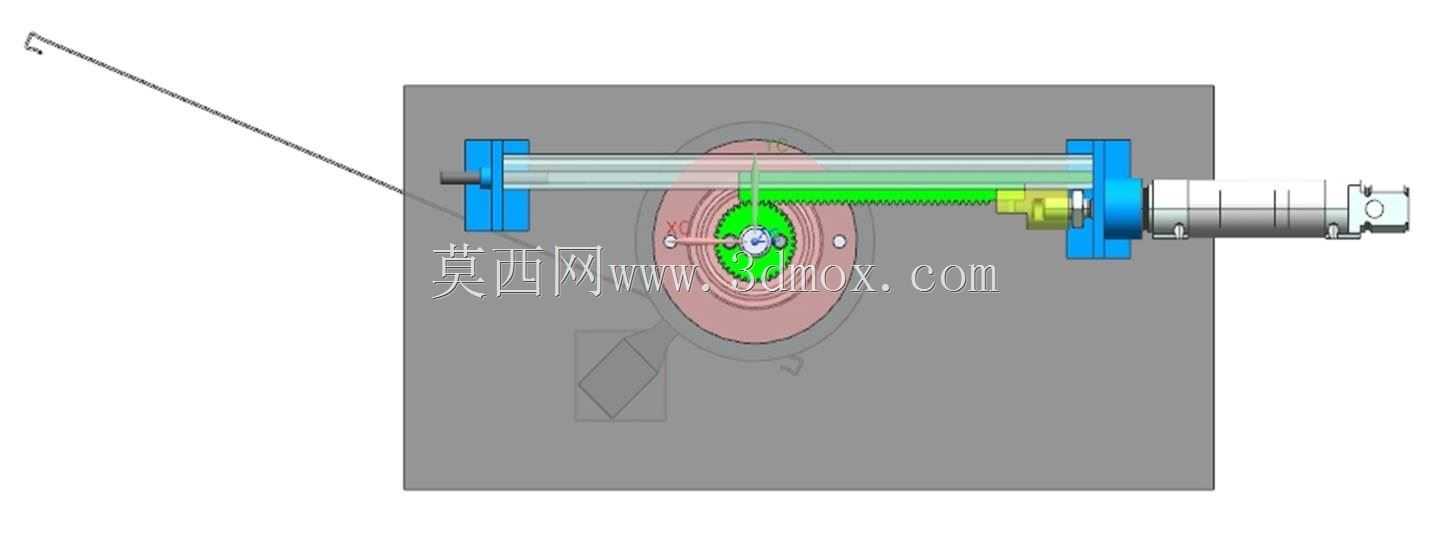

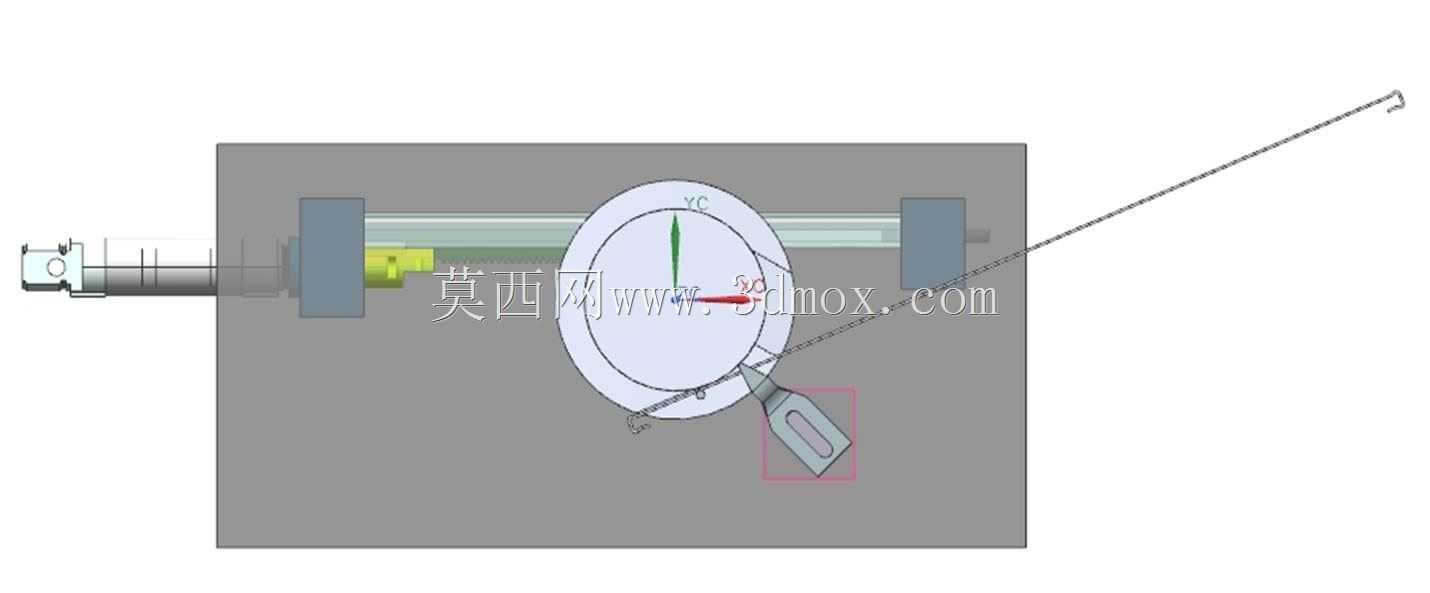

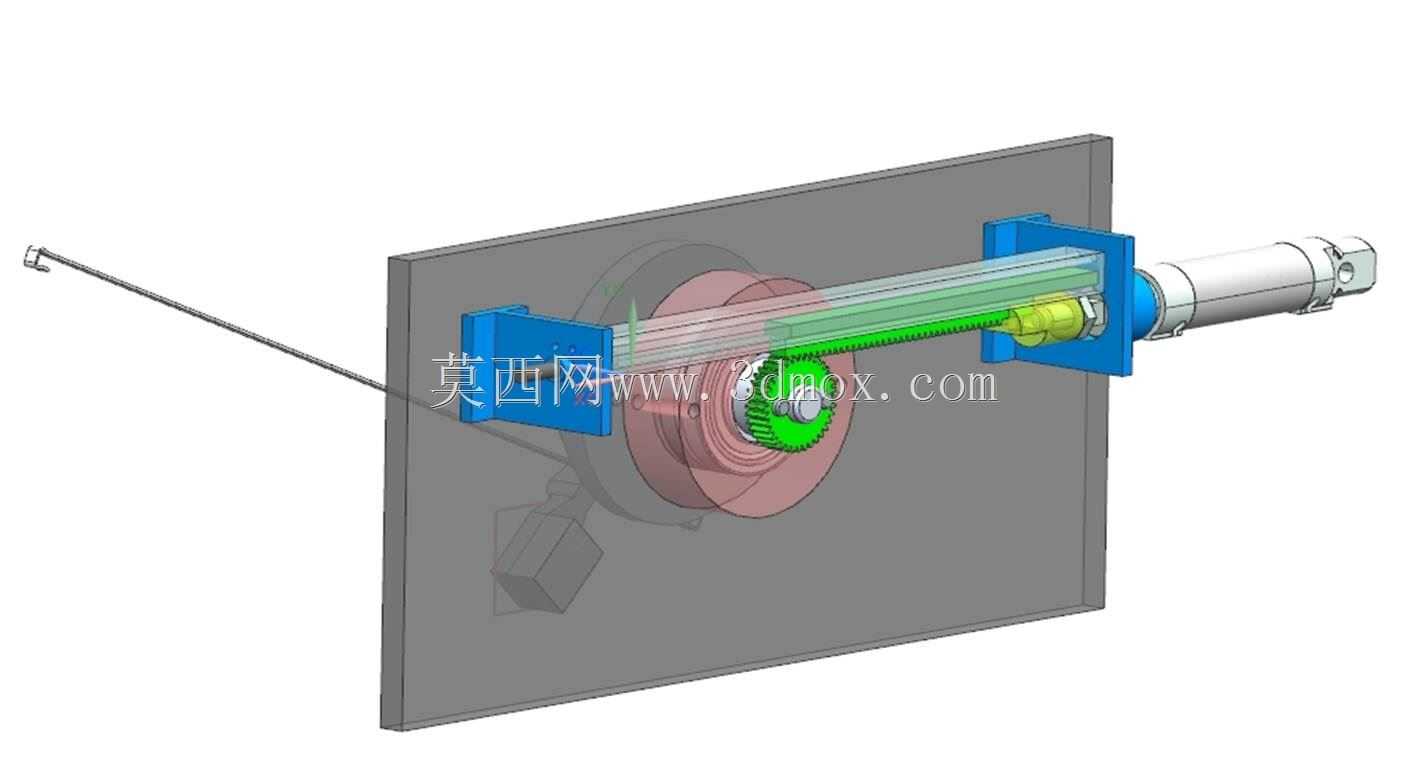

　　传动路径的设计上，没有采用传统折弯机常见的液压缸直压或者曲柄滑块结构，而是选用了齿轮齿条配合气缸作为动力输出的方案，直线气缸水平固定在安装板的上部位置，气缸活塞杆端通过连接块和长行程齿条做刚性连接，齿条下方和固定在安装板上的齿轮做啮合传动，齿轮的输出轴端直接连接折弯摆臂，这种设计的核心考虑是把气缸的直线往复运动，通过齿轮齿条的啮合转化为摆臂的回转摆动，相比气缸直接推动摆臂的结构，齿轮齿条的传动间隙更小，摆臂的摆动角度控制精度更高，同时齿条的直线运动全程都有安装板上的导向槽做径向限位，避免齿条受径向力出现变形卡滞，齿条和齿轮的模数取1.5，齿面做高频淬火处理，应对小吨位折弯的接触应力完全足够，长期往复运行的磨损量也能控制在合理范围内。

　　实际功能实现层面，气缸伸出时带动齿条向前平移，驱动齿轮做顺时针回转，带动摆臂完成下压折弯动作，气缸回缩时带动齿条复位，齿轮逆时针回转带动摆臂抬升，完成工件取放的让位动作，摆臂的折弯端可以根据不同的折弯工件形状更换不同的压头，不需要拆解整套传动结构，只需要松开压头的紧固螺栓就能完成快换。导向结构的设计上，齿条的上下两侧都设置了聚四氟乙烯材质的导向耐磨条，既可以降低齿条往复运动的摩擦阻力，又能补偿长期运行产生的磨损间隙，避免齿轮齿条啮合侧隙变大导致的折弯角度偏差。

　　设计过程中也做了对应的受力校核，选用缸径40mm的标准气缸，在0.6MPa的常规工厂气源压力下，输出的直线推力可以达到750N左右，经过齿轮齿条的力矩转化后，摆臂端的折弯压力可以满足薄钣金的折弯成型需求，不会出现压力不足导致的折弯角度不到位问题。同时整套机构的运动部件都做了安全防护设计，齿轮齿条的啮合区域外侧预留了安装防护罩的螺孔，实际投产使用时可以加装薄钢板防护罩，避免生产过程中的铁屑、灰尘落入啮合齿面造成磨损，也能防止操作人员误触运动部件造成安全隐患。

　　从安装维护的角度考虑，所有的紧固件都选用标准内六角螺栓，气缸选用市面通用的标准拉杆气缸，齿轮、齿条都是常规参数的传动件，后期维护更换不需要定制特殊配件，日常保养只需要定期在齿轮齿条啮合面涂抹润滑脂，检查气缸的气源接头是否漏气即可，维护成本非常低。这套机构的设计思路本质上是把大型折弯机的折弯执行单元做小型化、模块化拆解，让它不需要依赖大型床身就能独立完成折弯动作，非常适合现在多品种小批量的钣金加工场景，尤其是针对小型工件的自动化折弯改造，不需要投入大吨位的折弯设备，只需要在现有生产线工位上集成这套执行机构，搭配对应的工件定位夹具就能完成折弯工序，工位改造的成本和周期都能大幅降低。另外在安装边界的设计上，也考虑了和周边送料机构的配合空间，摆臂的最大摆动角度设定为90度，摆臂抬升到最高位置时，下方的工件放置区域的垂直净空可以达到120mm，足够满足机械手取放工件的空间需求，不需要额外做让位结构设计，和自动化上下料机构的适配性非常好。
