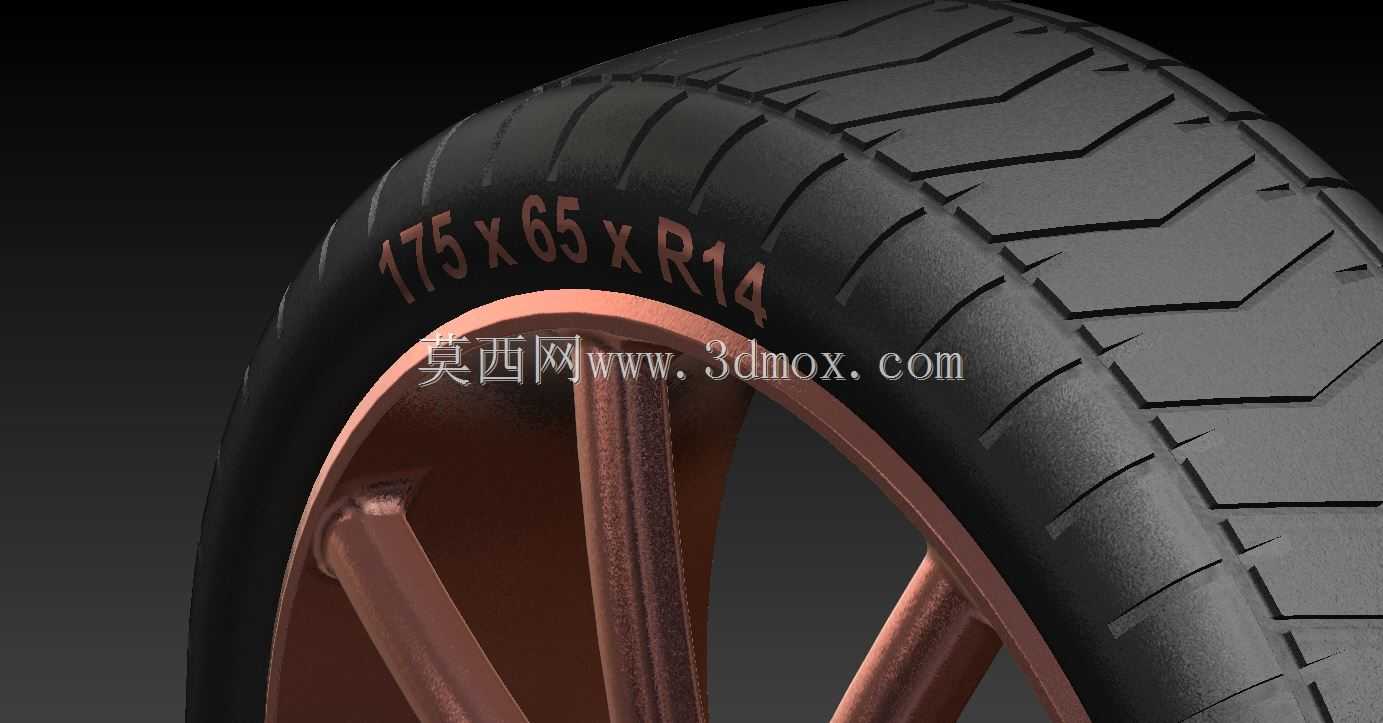

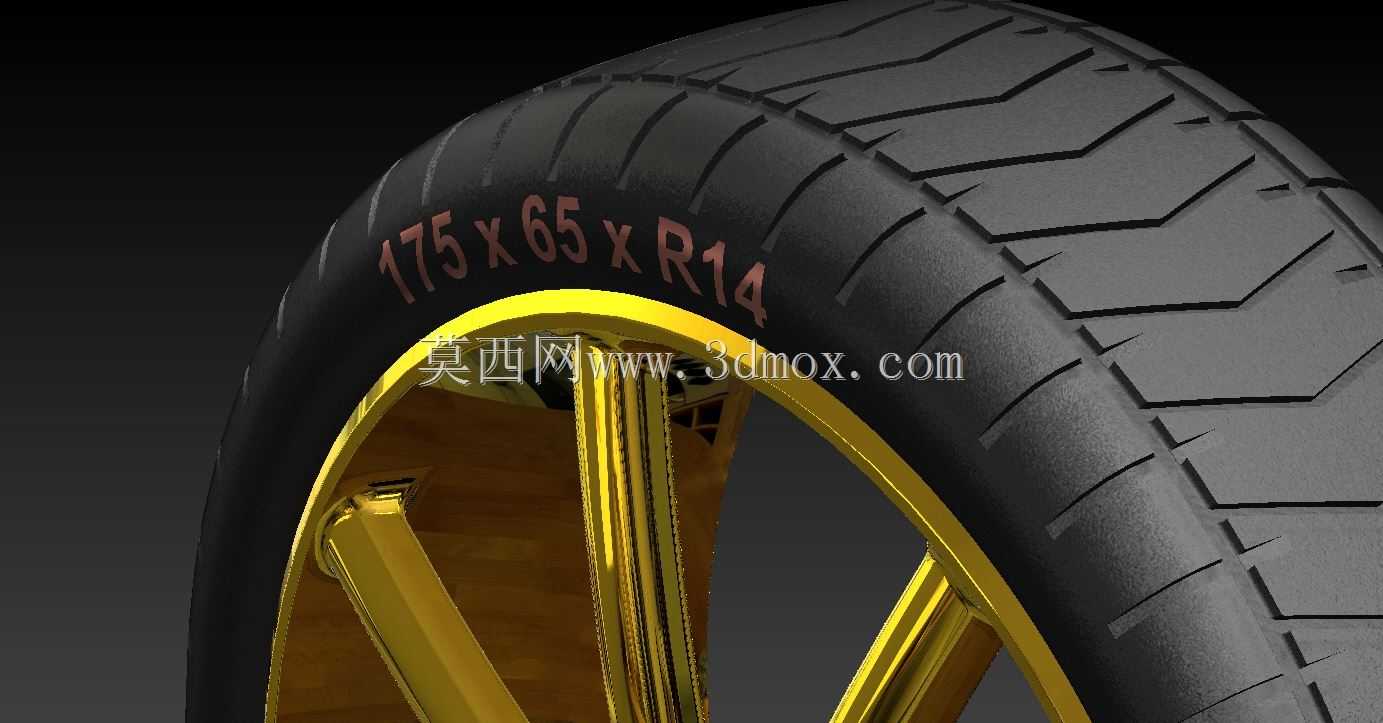

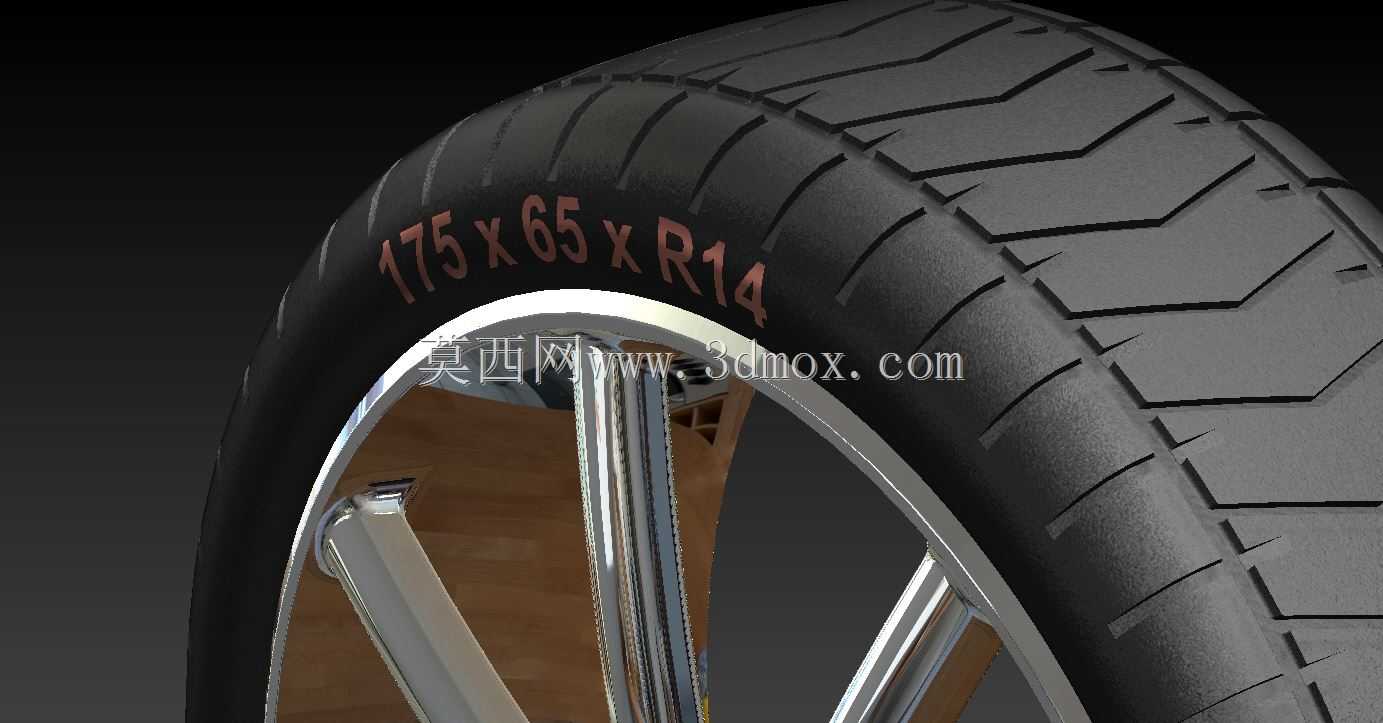

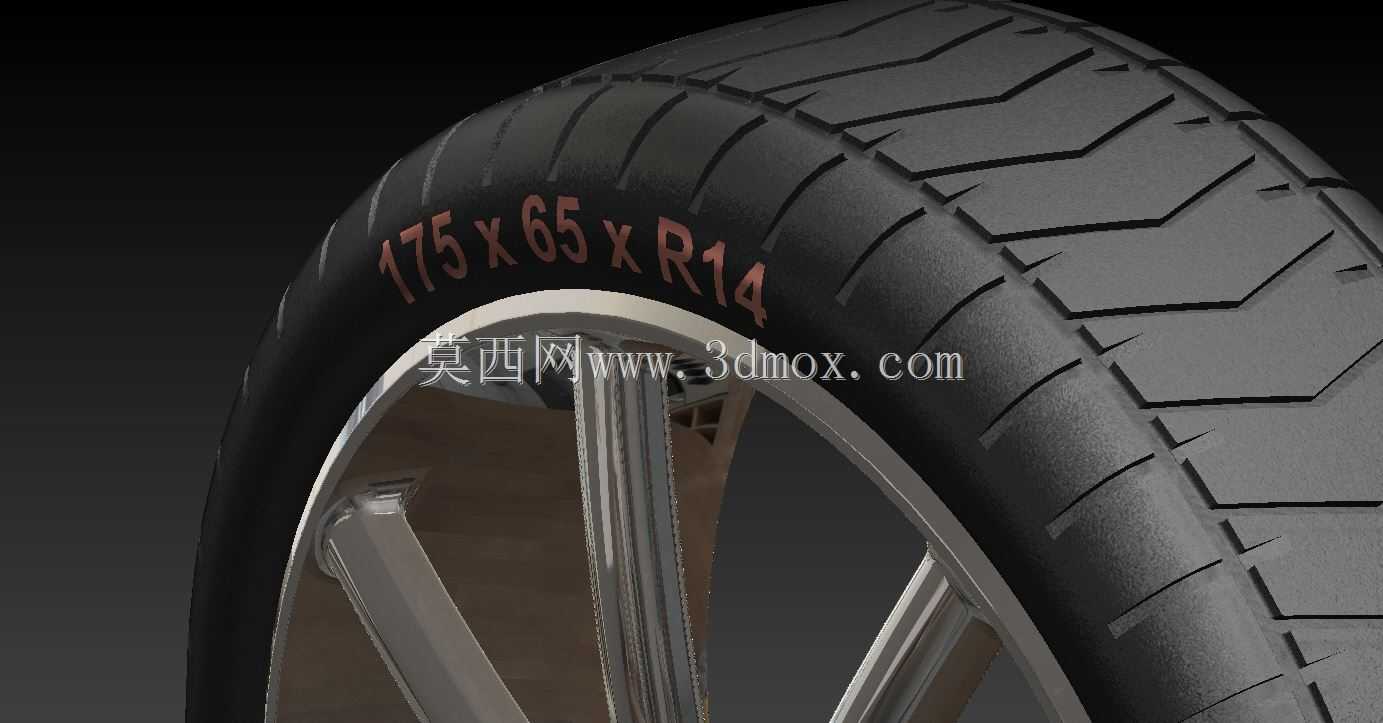

175/65R14规格乘用车子午线轮胎带轮毂结构

　　日常做整车底盘行走系统匹配时，轮胎与轮辋的组合建模是绕不开的环节，很多新手建模时容易忽略轮胎的实际接地特性、安装边界与轮辋的配合公差，导致后续装配干涉或者运动仿真时出现穿模问题。这个175/65R14规格的轮胎，是紧凑型家用乘用车常用的配置，断面宽度175mm，扁平比65，适配14英寸直径的轮辋，这类轮胎多用于A0级燃油车或者小型纯电代步车，日常行驶场景覆盖城市铺装路面、轻度非铺装碎石路面，设计时需要兼顾滚动阻力、湿地抓地力与乘坐舒适性。从结构设计逻辑来看，轮胎胎面采用了连续的折线形花纹块设计，主花纹沟沿周向呈锯齿状排布，这种设计一方面可以在雨天行驶时快速划破胎面与路面之间的水膜，提升湿地制动性能，

　　另一方面连续的花纹块可以降低胎面滚动时的形变，减少滚动阻力，对提升燃油经济性或者纯电车型的续航有实际帮助。胎侧的标识区域做了凸起的字符建模，还原了真实轮胎的规格标注位置，胎侧的弧度设计严格匹配65扁平比的参数，从胎圈位置到胎面的过渡曲线经过曲率校验，不会出现实车装配时胎侧与翼子板内衬剐蹭的问题。配套的铝合金轮辋采用了多辐条设计，轮辋的胎圈座位置做了标准的凸缘结构，和轮胎的胎圈部位可以实现过盈配合，建模时预留了气门嘴的安装孔位，轮辐的减重槽结构也做了还原，既保证了轮辋的结构强度，也兼顾了轻量化需求。在实际建模过程中，胎面花纹的建模是难点，很多人会直接用贴图代替实体花纹，但做整车动力学仿真或者轮胎接地压力分析时，

　　实体花纹的形变特性是必须要考虑的，这个模型的胎面花纹是实体建模，每一个花纹块的拔模角度、花纹沟的深度都符合民用轿车轮胎的通用设计规范，花纹沟深度设置为8mm，对应新胎的常规花纹深度，磨损极限标识的位置也在胎面花纹沟底部做了预留结构。安装边界方面，这个轮胎轮辋组合的整体直径可以通过规格计算得出，轮辋的偏距、中心孔直径、螺栓孔分布圆直径都按照常规小型乘用车的参数设置，适配前麦弗逊后扭力梁的悬架结构，转向时的最大转角空间预留充足，不会在满打方向时出现轮胎与悬架摆臂、转向拉杆干涉的问题。从功能特性来说，这类轮胎的额定载荷、充气压力都匹配小型乘用车的整备质量，胎体结构采用子午线帘线排布，建模时虽然没有还原帘线层，

　　但胎侧的刚度特性通过曲面厚度设置做了等效模拟，在做静态载荷仿真时，可以模拟出胎侧受载后的合理形变量，不会出现刚度过大或者过软的失真问题。很多做底盘设计的工程师在选型阶段，会先用这类成熟规格的轮胎模型做总布置校核，确认轮罩空间、悬架跳动行程、转向间隙都满足要求后，再去对接轮胎供应商做定制化调整，这个模型的尺寸精度足够支撑前期的总布置验证工作，不需要再反复调整轮胎的外轮廓参数。另外轮辋的安装面做了平整化处理，和轮毂轴承的结合面平面度符合装配要求，螺栓孔的沉头结构也做了还原，装配时可以实现轮毂螺栓的精准定位，不会出现装配偏斜导致的车轮动平衡问题。胎面的花纹块边缘做了小的倒角处理，避免花纹块应力集中导致的早期磨损，这个细节很多建模者容易忽略，但实际使用中直角边缘的花纹块在频繁制动、加速时很容易出现掉块问题，倒角设计可以有效分散花纹块根部的应力，提升轮胎的使用寿命。
