家用手持手动地毯清洁刷结构设计

　　这款手动地毯清洁刷的结构设计，核心围绕家用场景下短绒地毯、入户门垫、布艺沙发表面的干态碎屑清洁需求展开，区别于大型电动吸尘设备的笨重与有线束缚，也弥补了普通毛刷无法嵌入地毯绒隙带出嵌藏杂物的短板，日常使用时无需接电、无需搭配清洁溶剂，仅靠手动推行即可完成浮尘、毛发、食物碎屑、织物纤维的收集作业，尤其适合租房场景、小户型家庭以及有孩童、宠物的家庭做局部快速清洁，比如零食掉落地毯后的即时清理、宠物毛发在地毯表层堆积后的日常维护，都能靠这款工具快速完成，不需要每次都搬出大型吸尘器做全屋清洁，降低日常清洁的操作门槛。

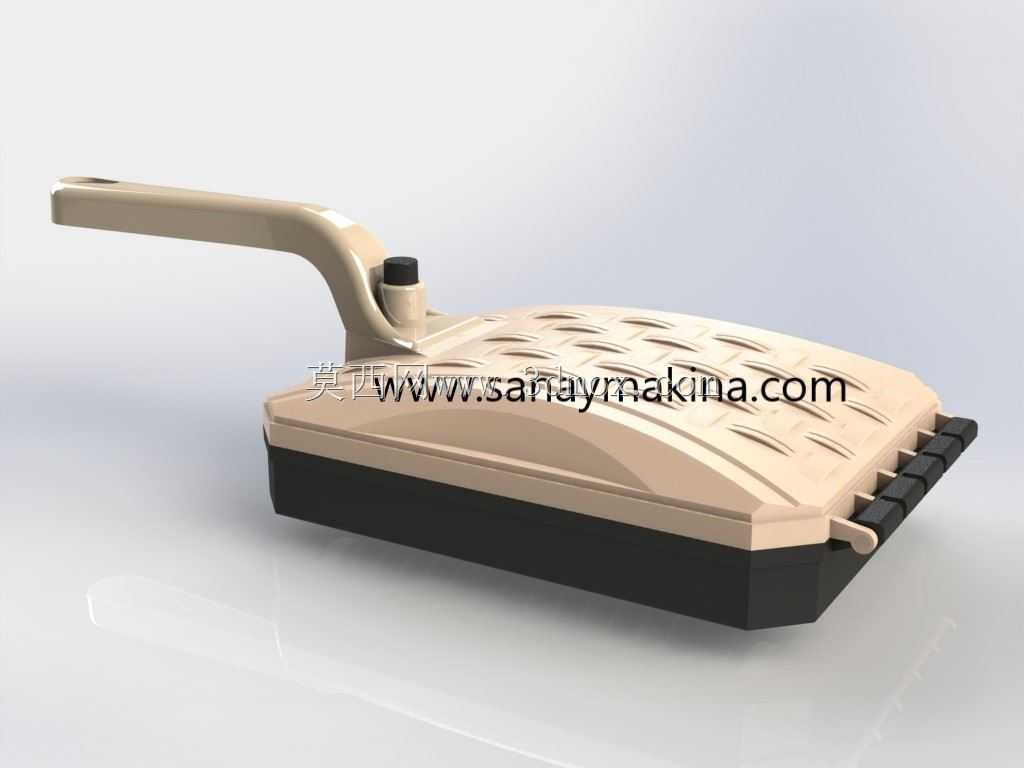

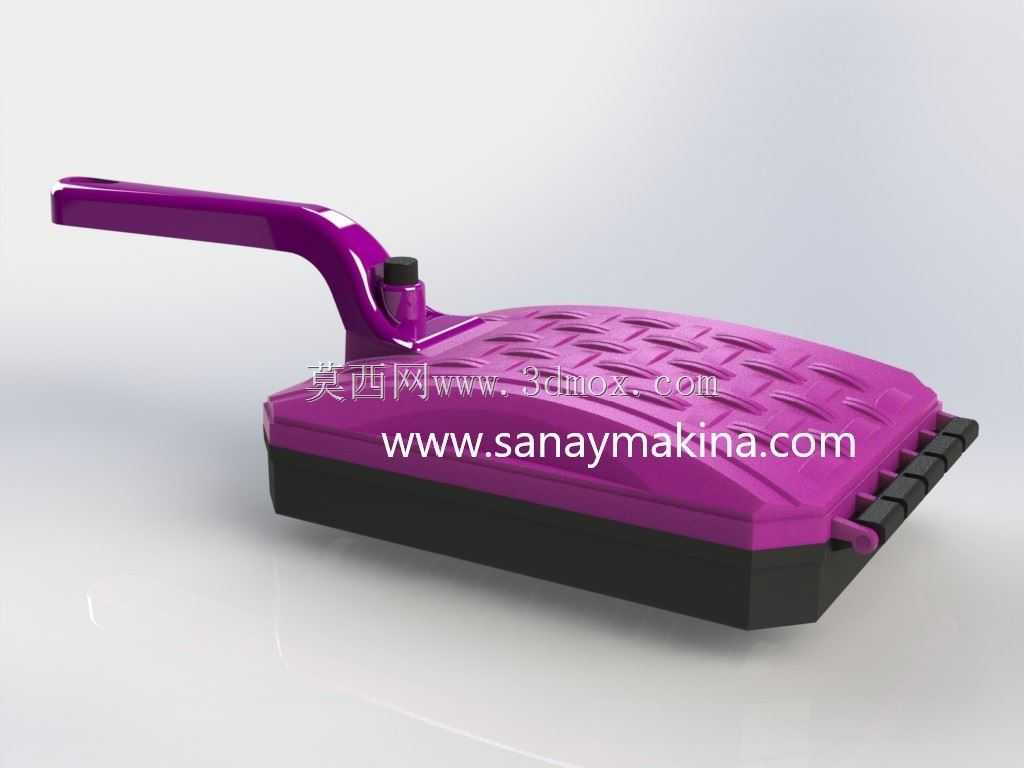

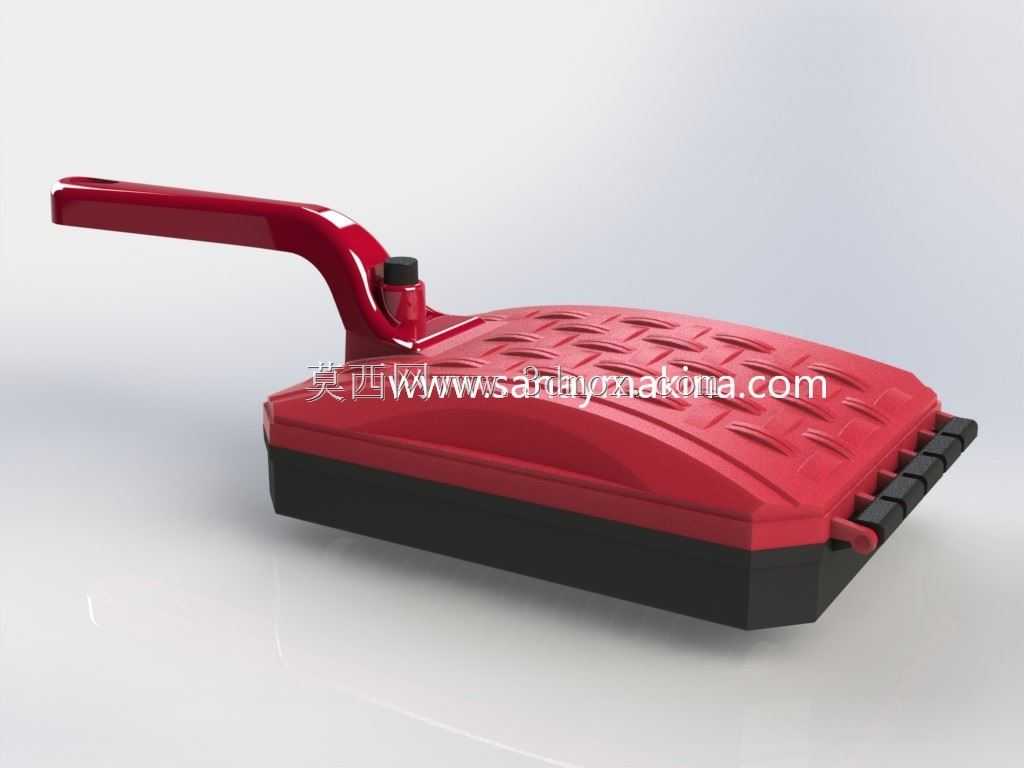

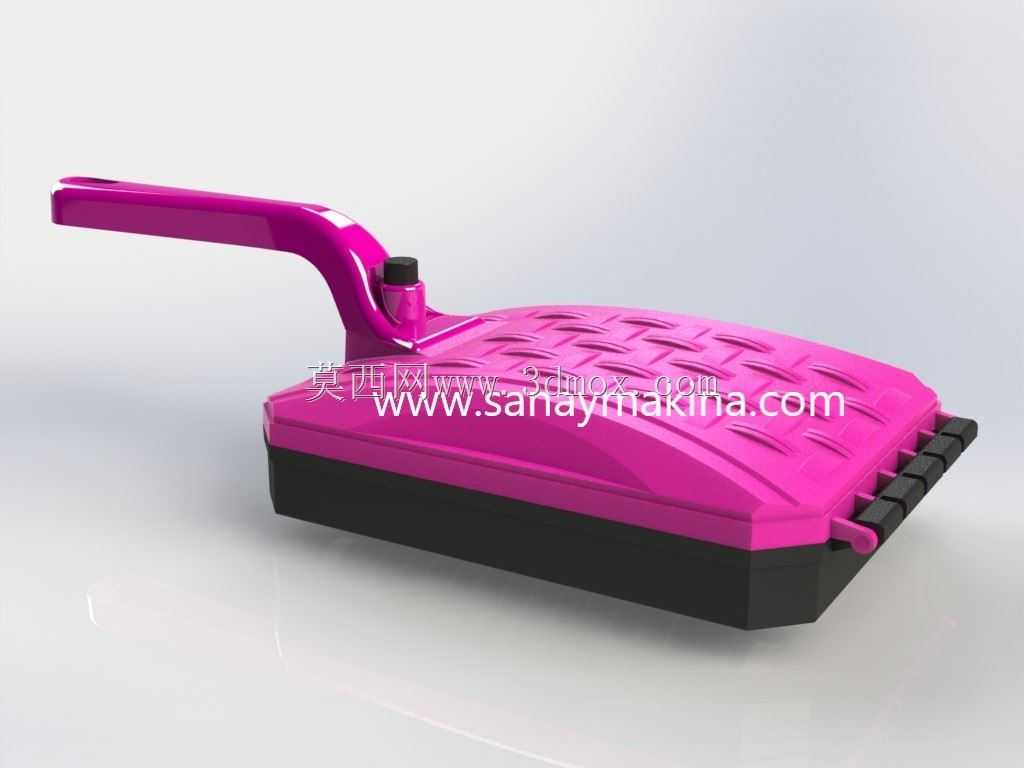

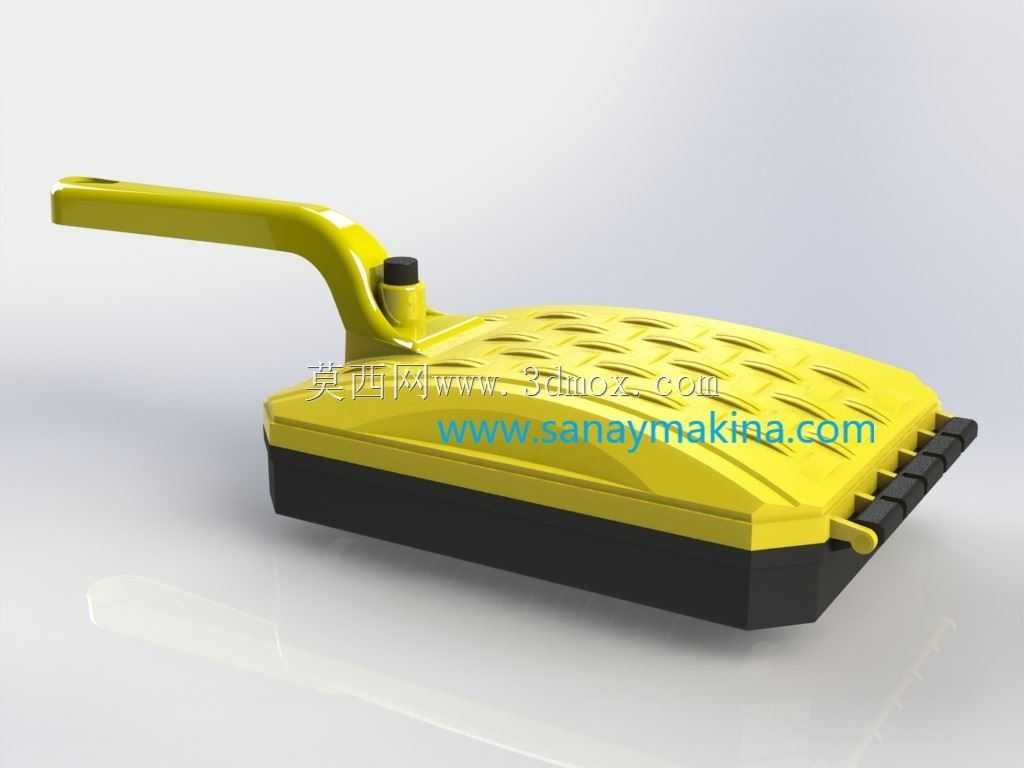

　　从功能结构来看，这款清洁刷采用分体式壳体设计，上壳为握持受力的主体结构，下壳为清洁执行端的安装载体，手柄采用一体化延伸的悬臂式结构，和上壳主体做圆弧过渡连接，握持角度经过人机工程校核，推行时手腕自然下垂即可施加均匀下压力，不需要刻意抬腕或者弯折手臂，长时间操作也不会出现手腕酸胀的问题。手柄末端做了封闭的圆弧收边，表面做了防滑的纹理处理，即使手心出汗也不会出现滑脱的问题。上壳表面设计了交错的菱形防滑纹理，一方面是提升壳体的结构刚性，减少薄壳注塑件的翘曲变形风险，另一方面也能在需要额外施加下压力的时候，手掌按压在上壳表面不会打滑，受力可以均匀传递到下方的清洁滚刷组件上。

　　清洁执行端采用内置滚刷的结构设计，滚刷沿刷体宽度方向通长布置，两端通过卡扣式轴座固定在下壳的安装槽内，不需要额外的紧固件，后期需要清理滚刷缠绕的毛发时，只需要拨开侧边的锁扣即可取出滚刷，维护操作十分便捷。滚刷表面采用软硬复合的刷毛排布，硬刷毛负责嵌入地毯绒层内部，将嵌在绒隙里的砂粒、碎屑扫起，软刷毛负责贴合绒层表面，将浮起的杂物扫入刷体内部的储尘腔，不会刮伤地毯绒面，也不会出现硬毛刷刷洗后地毯起毛的问题。刷体底部的前后边缘做了倾斜的导尘唇边，采用软质橡胶材质，推行时唇边可以紧密贴合地毯表面，形成相对封闭的扫尘空间，避免扫起的碎屑从刷体边缘溢出，提升单次推行的清洁效率，反向回拉的时候唇边也不会刮扯地毯绒面，来回推行都能保持顺畅的操作手感。

　　从安装边界与外形尺寸来看，这款清洁刷的整体宽度控制在200mm左右，长度方向含手柄总长度在350mm左右，刷体主体的厚度在80mm上下，储尘腔的有效容积约为0.8L，日常单次清洁15-20㎡的地毯区域不需要中途倾倒杂物，储尘腔采用抽拉式的开启结构，在刷体尾部设置了卡扣式的开启按键，按下即可打开储尘腔的尾盖，直接倒出收集的杂物，不需要拆分整个刷体结构。刷体底部的滚刷突出下壳底面的高度控制在5mm，这个尺寸既可以保证刷毛能够有效嵌入短绒地毯的绒层内部，又不会因为突出量过大导致推行阻力过大，适配绒高在10mm以内的所有短绒地毯、门垫以及布艺软装表面，不会因为刷毛过长勾扯地毯绒线导致脱线问题。

　　设计过程中针对壳体的受力做了针对性的加强，手柄和上壳连接的位置做了加厚的圆弧过渡，避免推行时受力集中导致连接位置断裂，壳体壁厚控制在2.5mm，采用常用的PP注塑材质，兼顾结构韧性和成本控制，整体重量控制在300g以内，单手握持操作没有负重感，老人和小孩也能轻松使用。侧边的锁扣结构采用和壳体同材质的弹性卡扣，反复开合的寿命可以达到万次以上，满足日常使用的耐久需求。底部的橡胶唇边采用TPR材质，邵氏硬度控制在60A，既有足够的贴合度，又有不错的耐磨性，长期和地毯摩擦也不会出现快速磨损的问题，不需要频繁更换易损件。
