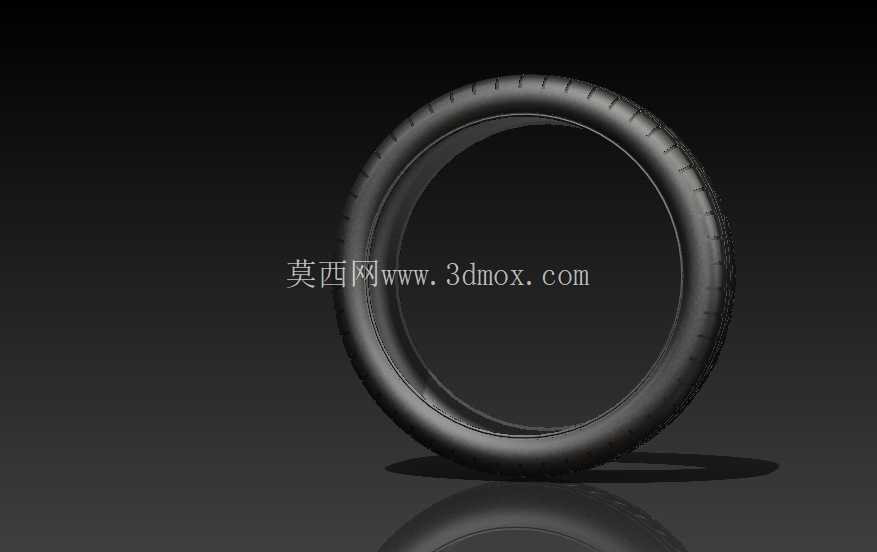

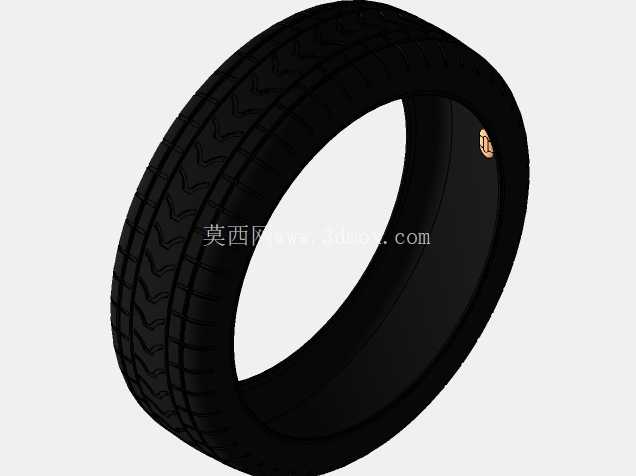

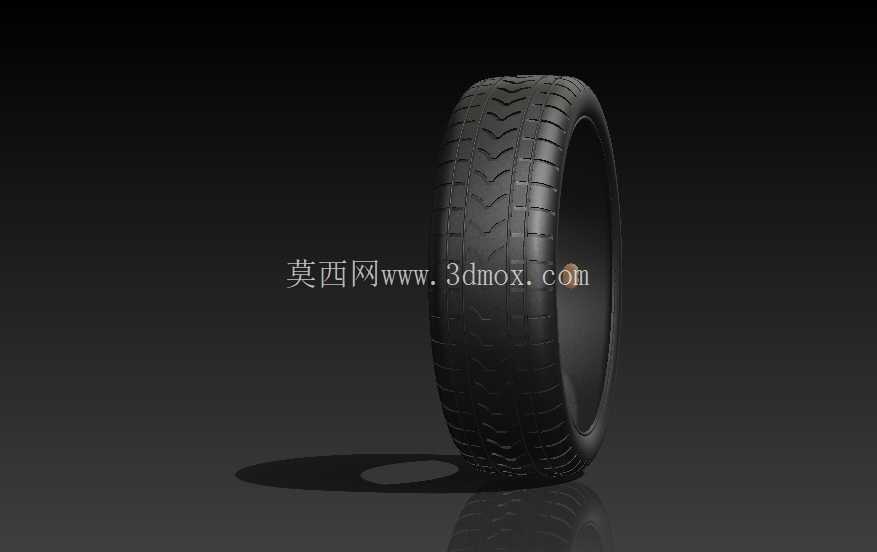

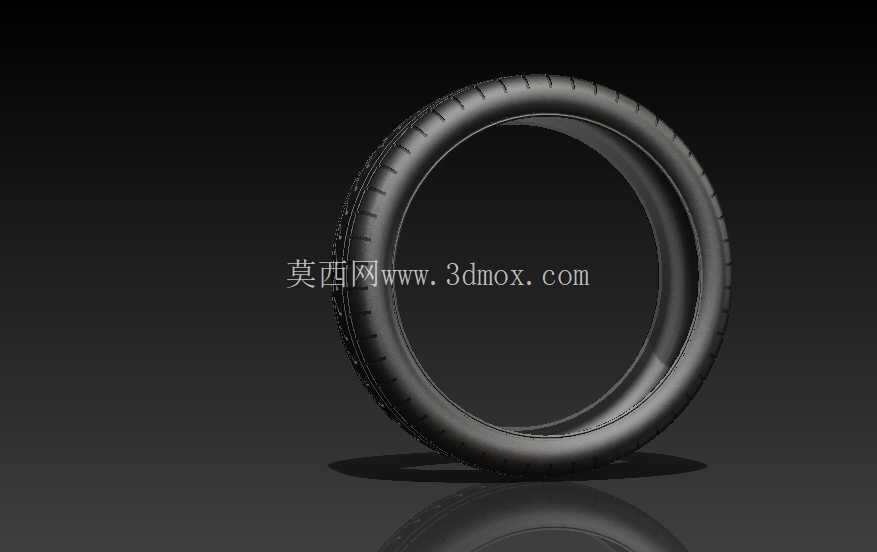

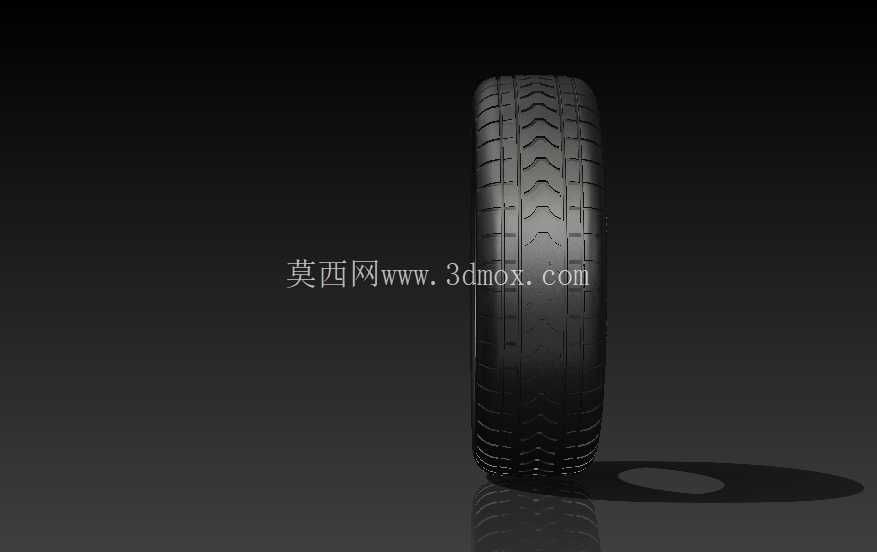

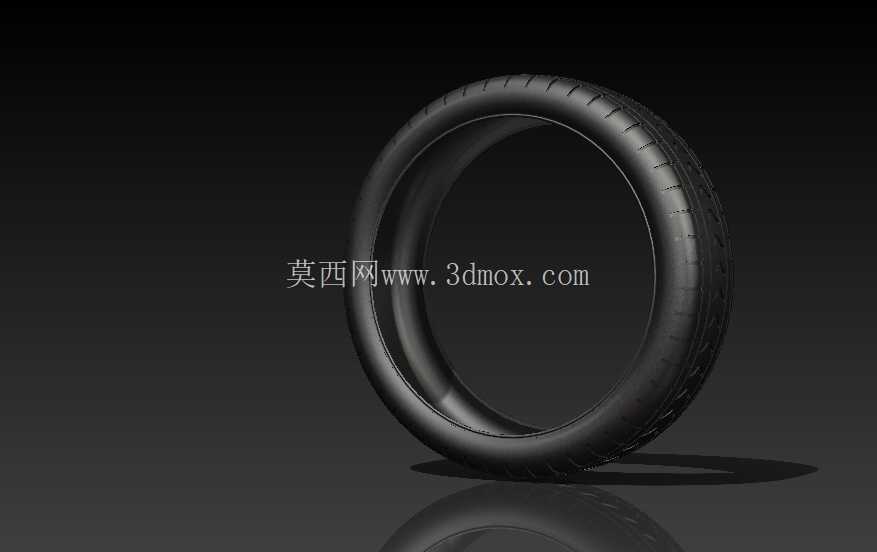

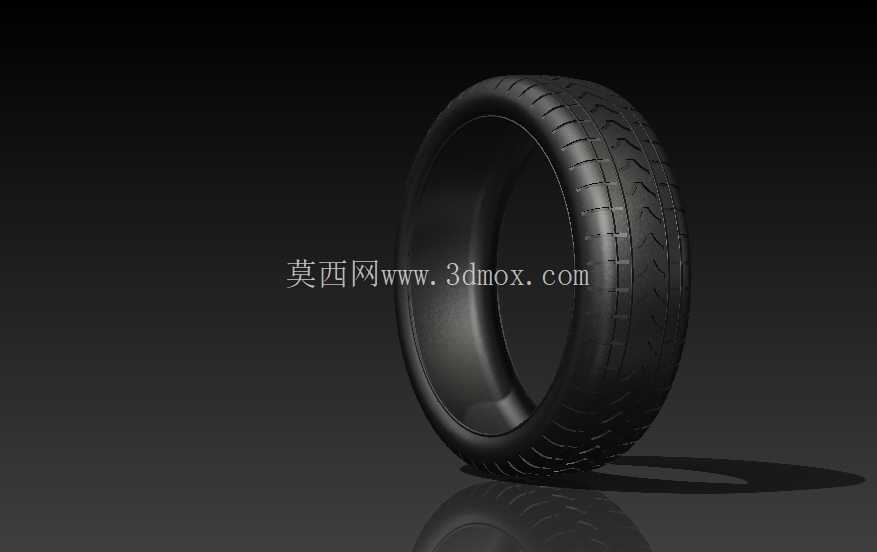

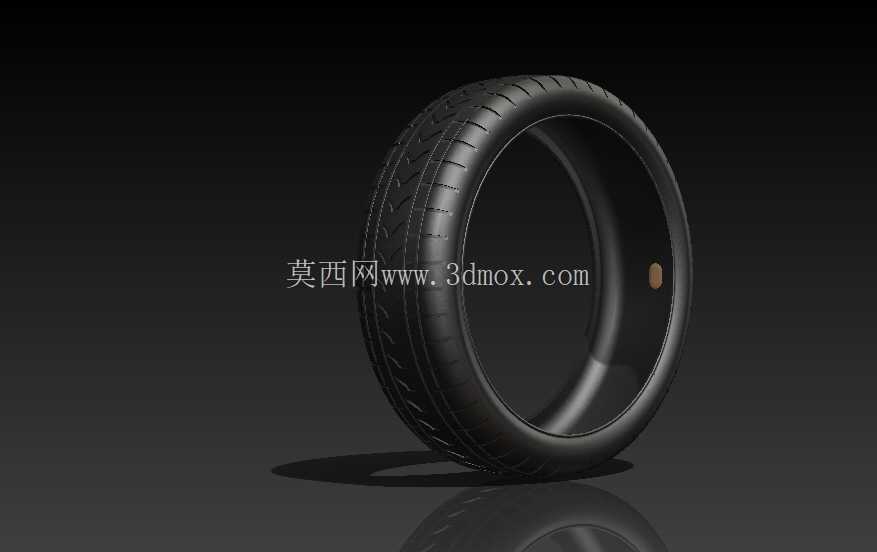

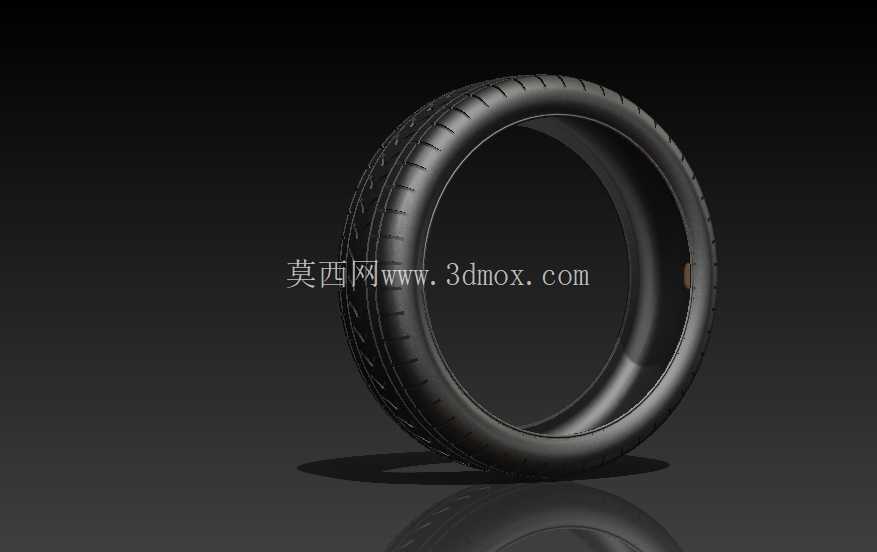

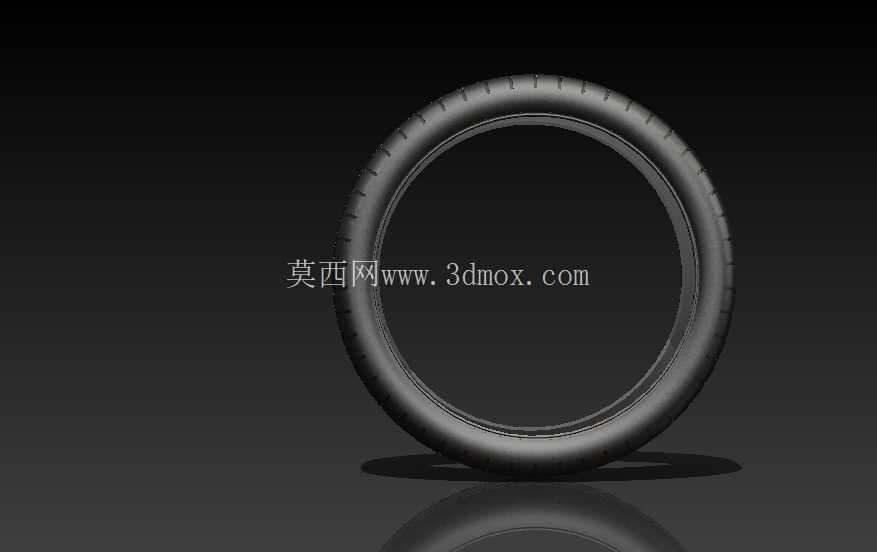

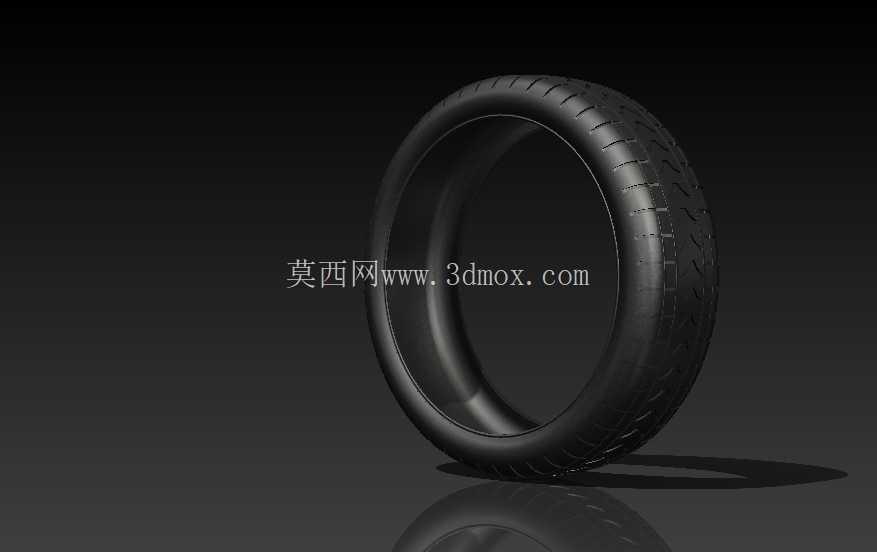

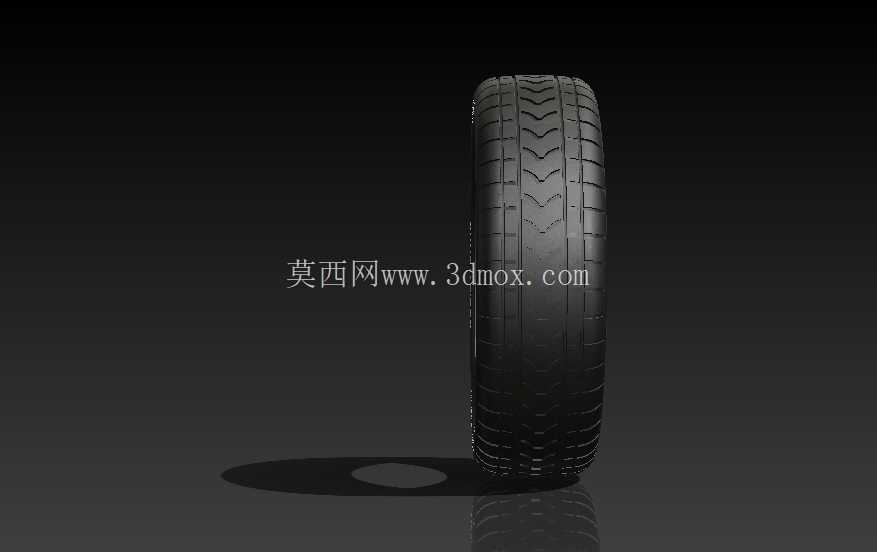

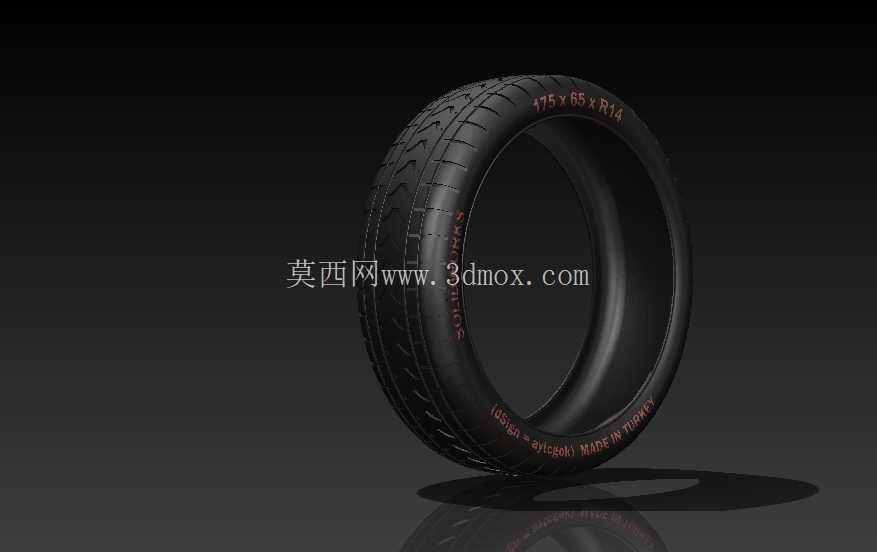

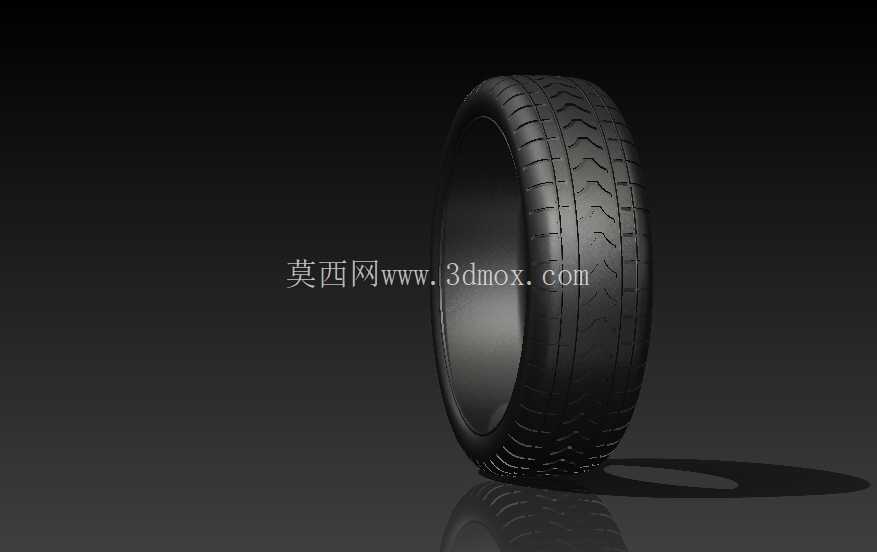

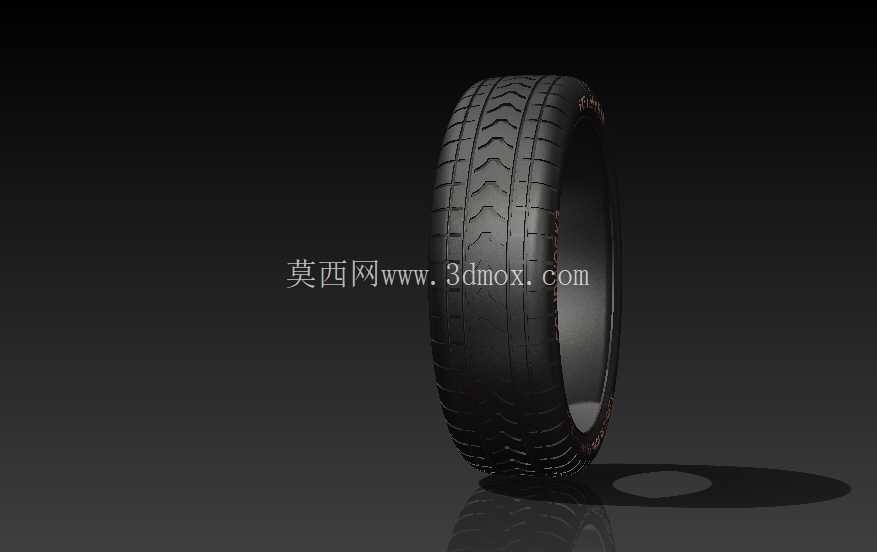

175/65R14规格乘用车子午线轮胎结构

日常做底盘行走系统匹配时，175/65R14这个规格的轮胎是A0级入门乘用车、小型代步电车最常选用的配套部件，做三维建模时不能只做个光面圆环应付，得把实际装车的所有边界条件都考虑进去。先从安装匹配逻辑说，这个规格的轮胎适配14英寸直径、5J宽度的钢制或铝合金轮辋，建模时胎圈位置的直径公差要控制在合理范围，胎唇与轮辋结合的凸缘结构必须还原，不然做装配干涉检查时会出现胎圈卡不进轮辋、或者充气后滑圈的问题，实际生产中胎圈内部是带高强度钢丝圈的，建模时虽然不用把钢丝一根根画出来，但胎唇的刚性区域轮廓要和真实部件一致，保证后续做轮胎装配、动平衡仿真时的边界准确。

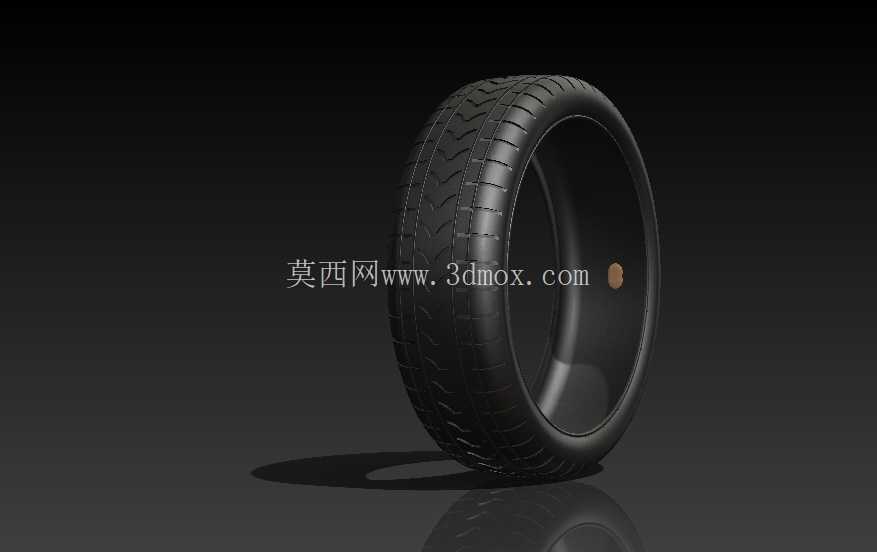

从实际使用场景看，这个规格的轮胎主打城市铺装路面通勤，胎面的花纹设计偏向排水与低滚阻，建模时胎面的纵向主排水沟、横向细花纹槽的深度要符合该规格常规的8mm新胎深度，花纹块的倒角、胎肩的过渡圆弧不能省略——很多新手建模容易把胎肩做成直角，实际装车后直角胎肩不仅会增大转向时的滚动阻力，还会在过路沿石时快速割伤胎侧，真实量产胎的胎肩都是带连续过渡圆弧的，兼顾转向抓地力与胎侧抗损伤能力。胎侧的曲率设计也有讲究，175的胎面宽度搭配65的扁平比，胎侧的缓冲行程足够吸收城市路面的细碎颠簸，建模时胎侧的鼓出量要和轮辋边缘的位置匹配，不能让胎侧突出轮辋太多，也不能完全缩在轮辋轮廓里，前者会增加停车时胎侧被路沿刮蹭的概率，后者会让轮辋直接承受路面冲击，容易出现轮辋变形的问题。

做结构设计匹配时，还要考虑轮胎的实际工作边界：额定充气压力下的轮胎外径要控制在583mm左右，滚动半径按经验值取外径的97%左右，这个参数直接影响整车的时速表校准、传动系统速比匹配，如果建模时外径做偏了5mm以上，后续做整车动力性仿真时的时速误差就会超过国标允许的范围。胎面的接地印痕形状也要在建模时做合理还原，标准胎压下这个规格轮胎的接地印痕应该是接近矩形的椭圆，长宽比大概在1.4:1左右，接地压力分布均匀，不会出现胎面中心或胎肩局部压力过大的情况，这直接关系到轮胎的磨损均匀性与制动抓地力表现。

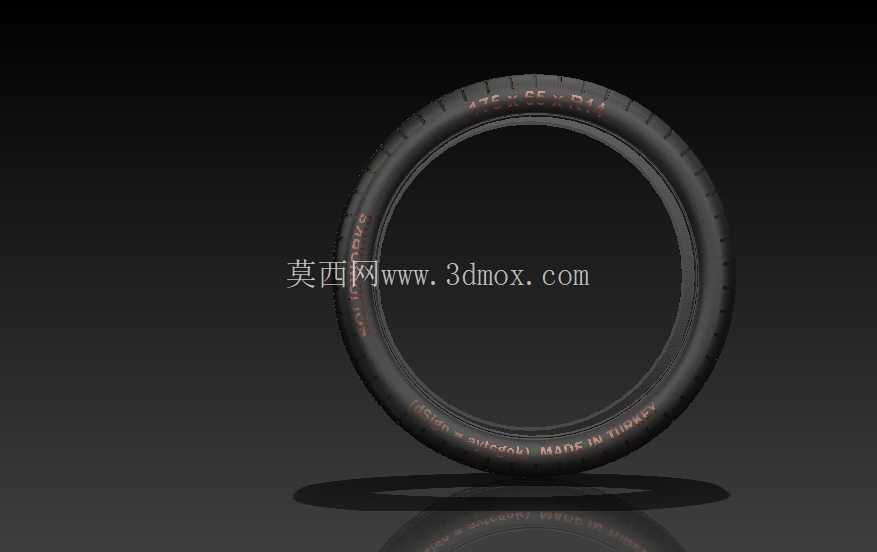

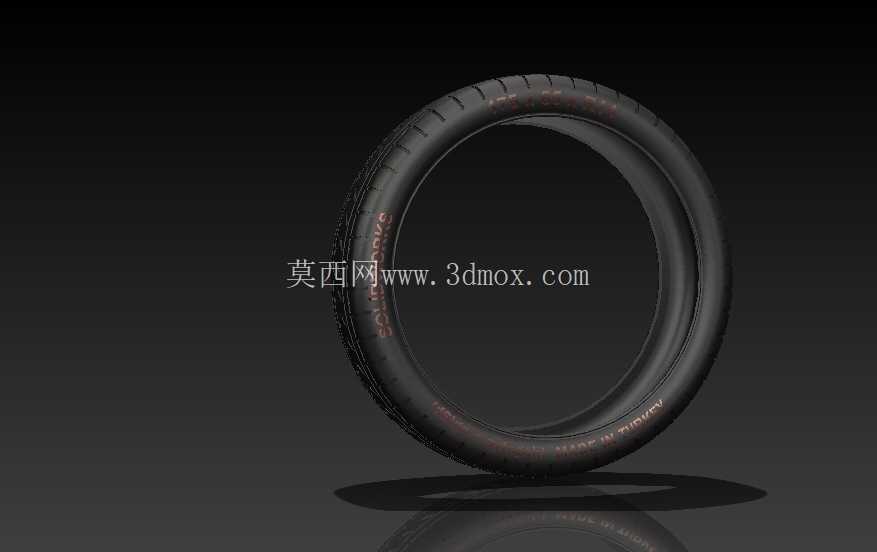

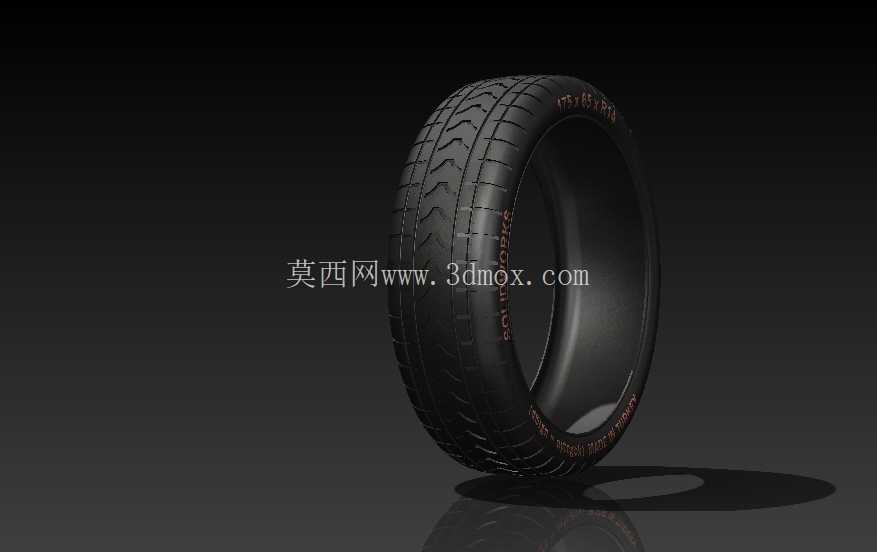

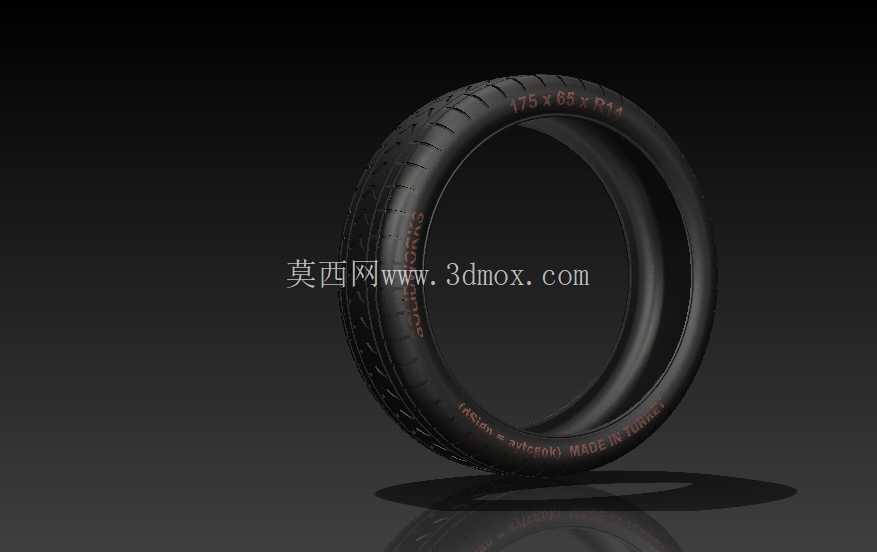

很多人做轮胎建模容易忽略气门嘴的预留位置，实际上胎圈靠近轮辋气门嘴的位置要做对应的避让凹痕，不然充气时气门嘴底座会和胎侧硬摩擦，长期使用会磨坏气门嘴密封层导致慢漏气。另外胎侧的标识区域虽然不用把所有文字都刻出来，但标识区的浅凹台轮廓要做出来，因为真实轮胎的规格标识、品牌标识都是模压在胎侧的，那个区域的厚度比普通胎侧略厚，做有限元分析时如果忽略这个厚度差，胎侧的应力分布计算结果就会出现偏差。

从装配流程的角度考虑，建模时要预留轮胎拆装的变形余量，胎圈的内径比轮辋凸缘的外径小2-3mm，这是过盈配合的设计，保证充气后胎圈能紧紧卡在轮辋上，不会在急加速急制动时出现轮胎与轮辋相对滑转的情况。胎面的花纹沟槽走向也要符合行驶方向的排水逻辑，纵向沟槽顺着轮胎旋转方向布置，横向沟槽与纵向沟槽呈一定角度连通，保证雨天行驶时胎面和路面之间的水能快速从沟槽排出，避免出现水滑现象。

做整车总布置匹配时，这个轮胎的转向跳动边界也要算清楚，前轮在最大转角、悬架最大上跳行程时，胎侧与翼子板内衬、转向拉杆的间隙要保留至少10mm的安全距离，不能出现运动干涉，这就要求建模时轮胎的最大外轮廓尺寸准确，不能把胎面宽度做宽或者把外径做大，不然总布置校核时就会出问题。另外轮胎的重量参数也要和真实部件匹配，这个规格的普通乘用车子午线轮胎重量大概在7kg左右，建模时赋予材料密度后要核对重量，不然做整车簧下质量计算时会有误差，影响底盘操控性的仿真结果。
