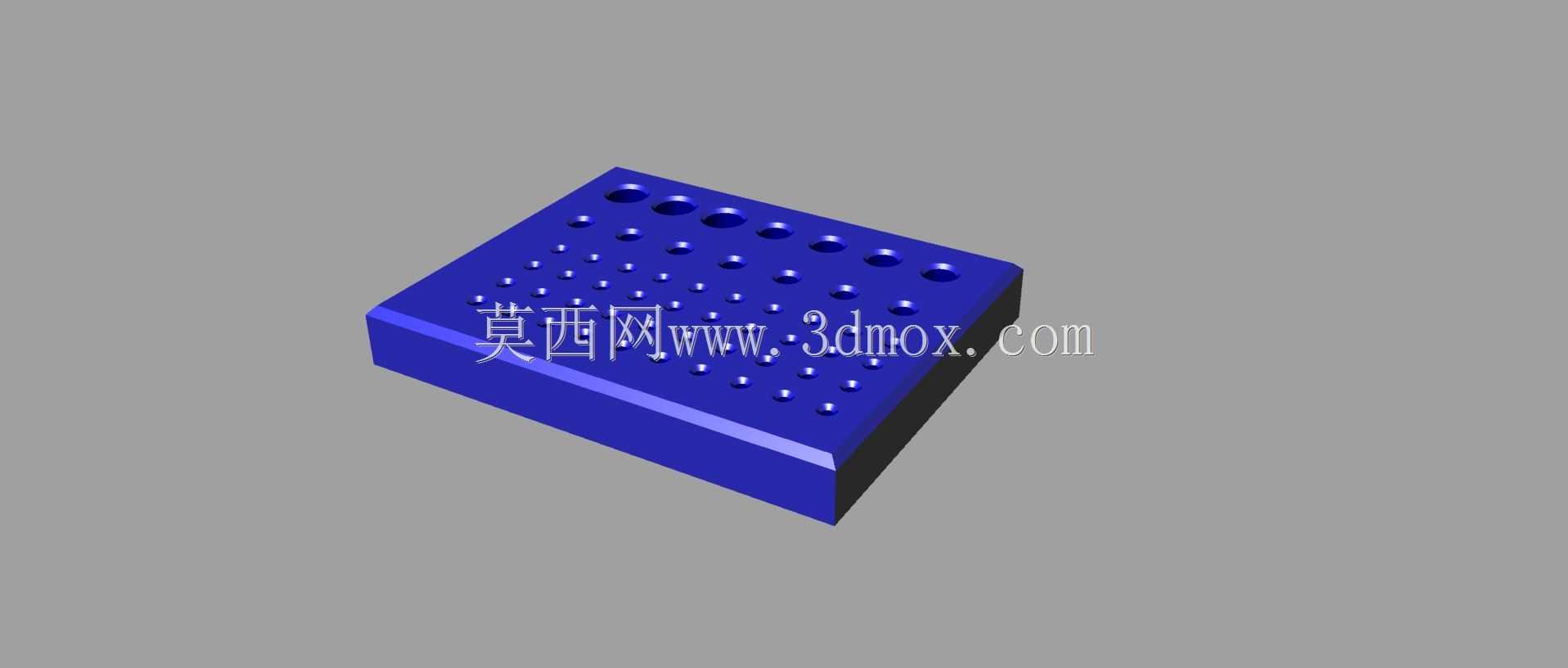

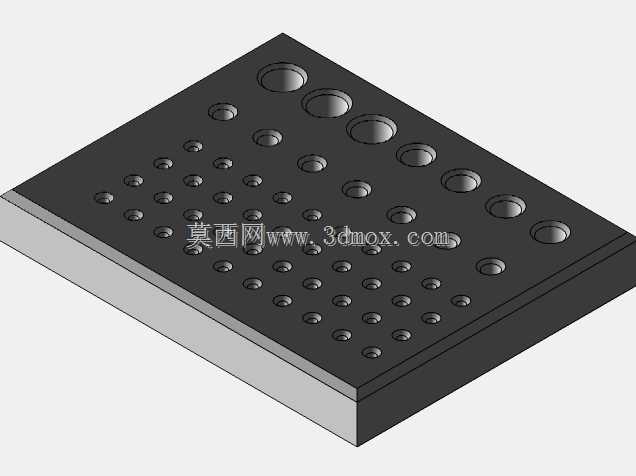

机加工工位立铣刀收纳放置支架

　　在常规机加工生产车间的铣床、加工中心操作工位旁，刀具收纳的合理性直接影响换刀效率与刀具损耗率，这款立铣刀放置支架正是针对现场高频取用立铣刀的实际需求设计的工位级收纳工装。日常批量加工过程中，操机人员需要频繁更换不同直径、不同刃长的立铣刀来完成平面铣削、槽加工、轮廓铣削等不同工序，以往零散放置在工作台面或者抽屉内的立铣刀，不仅找刀耗时久，还容易出现刀刃磕碰、刀柄沾附切屑的问题，甚至会因为混放导致不同规格刀具拿错，造成加工废品。这款支架的设计完全贴合现场使用逻辑，主体采用方块式实心结构，整体重心偏低，放置在工位操作台边缘时不会因为日常取放刀具的外力出现滑移或者倾翻，不需要额外做螺栓固定，可根据工位布局灵活挪动位置，

　　适配不同机床的操作空间边界。支架上的插孔采用分区域排布设计，靠近操作侧的一排大直径插孔，对应放置常用的大规格立铣刀，比如直径12mm、16mm、20mm的粗加工立铣刀，这类刀具重量偏大，放置在靠近外侧的位置取放时不需要过度探身，符合人体操作的动作范围；内侧排布的密集小直径插孔，用来放置直径4mm、6mm、8mm等精加工用的小规格立铣刀，小直径刀具刀刃更脆弱，放置在内侧区域可以避免日常操作时被意外碰落，同时密集排布的设计也能在有限的台面上容纳更多数量的常用刀具。每个插孔的内径都做了适配对应刀柄直径的公差设计，插入后刀柄不会出现晃动，插孔深度经过测算，能够覆盖立铣刀刀柄的夹持段长度，插入后刀具保持竖直状态，刀刃部分完全悬空在插孔内部，

　　不会和孔底或者孔壁发生接触，有效保护硬质合金刀刃不受磕碰损伤。支架的顶面做了倒角处理，边缘没有尖锐毛刺，日常取放刀具时不会刮伤操作人员的手部，也不会勾挂工作服袖口。从安装适配性来看，这款支架的整体外形尺寸控制在常规工位工具的放置范围内，长度和宽度都不超过普通工位操作台的边缘空余空间，高度设计也不会遮挡操作人员观察机床加工状态的视线，不管是放置在立式加工中心的操作侧工作台，还是普通卧式铣床的工位旁工具台，都不会和机床的操作手柄、防护门产生运动干涉。在实际使用场景中，除了常规生产工位的刀具收纳，这款支架也可以适配刀具预调室的临时刀具放置，在对刀完成后将预调好的立铣刀插入对应插孔，转运到加工工位时可以直接取用，不需要额外的刀具转运盒，

　　减少刀具在转运过程中的二次磕碰。设计过程中也充分考虑了车间的日常清洁需求，支架整体为实心一体式结构，没有多余的拼接缝隙，日常清理切屑和切削液时，只需要用压缩空气吹扫或者用棉布擦拭即可，不会有切屑卡入缝隙难以清理的问题，表面的平整设计也不容易积存切削液和油污，能够长期保持工位的整洁状态。不同于大型的 centralized 刀具存储柜，这款支架定位就是工位旁的高频取用刀具收纳，解决的是操作过程中“伸手就能拿到常用刀”的实际痛点，不需要操作人员每次换刀都走到远处的刀具柜翻找，能够有效缩短单工序的换刀辅助时间，对于小批量多工序的加工场景来说，这种效率提升的累计效果十分明显。同时，竖直放置的方式也能让沾附在刀具上的残留切削液顺着刀柄自然流下，不会积存在刀柄和刀刃的连接处，减少刀具生锈的概率，延长立铣刀的使用寿命。插孔的排布间距也经过合理设计，相邻两个插孔之间的壁厚足够，不会因为长期插拔刀具出现孔壁磨损变形，即使频繁取放刀具，也能保持插孔的尺寸精度，保证刀具放置的稳定性。
