越野摩托车轴锁紧块结构设计

　　这类轴块主要应用在越野摩托车后轮轴与后摇臂的连接锁紧位置，属于行走系统的关键限位紧固件，日常越野骑行中，车辆频繁承受飞跳落地的冲击、非铺装路面的持续振动，普通的圆螺母锁紧结构很容易出现松脱，一旦轴锁紧失效，后轮会出现偏移，轻则导致链条脱落、行驶跑偏，重则引发摔车事故，这类带多面卡位的轴块，就是为了替代传统的单螺母锁止结构，提升轴系固定的可靠性。

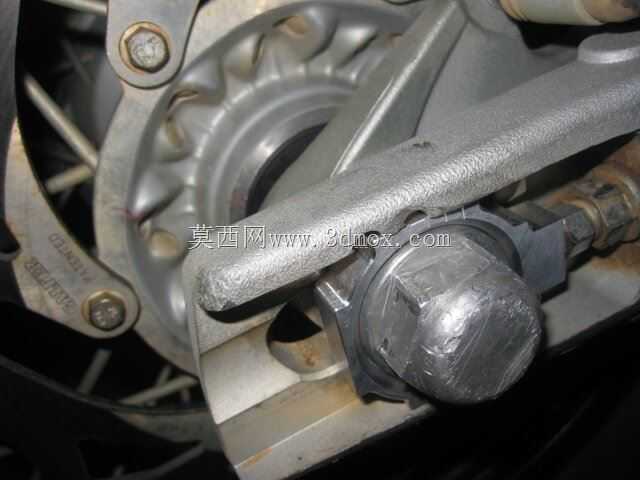

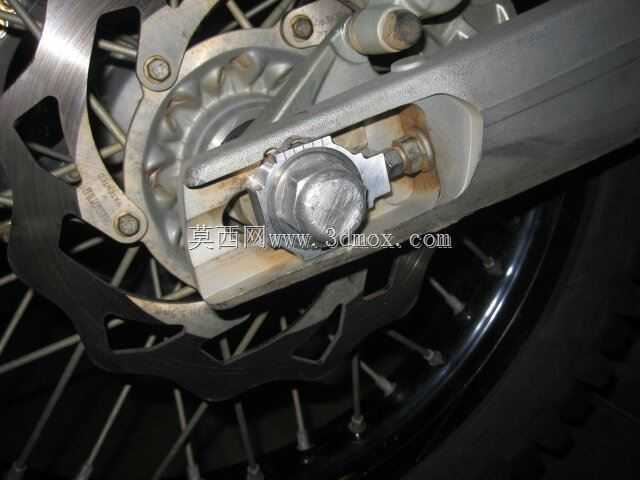

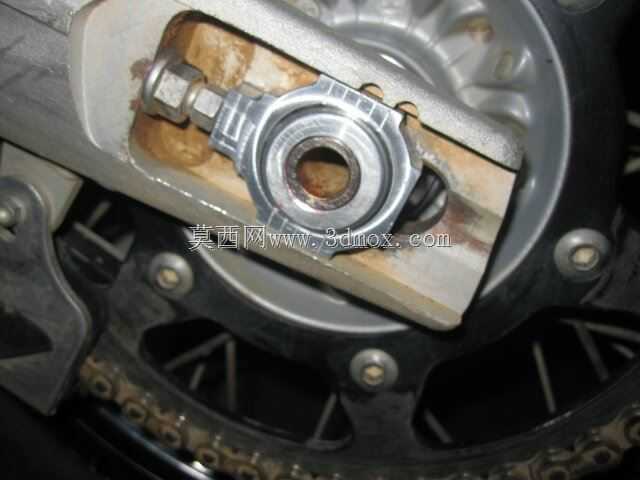

　　从实际使用场景来看，越野摩托车的后摇臂安装槽为开口式结构，轴块的外侧卡位边需要卡入后摇臂的定位槽内，限制轴块自身的周向转动，内侧的螺纹孔与后轮轴配合，通过旋紧实现轴的轴向拉紧，同时轴块的多边形外侧结构可以和调整链条松紧的刻度卡位配合，在调整后轮左右对中的时候，两侧轴块同步旋动就能保证后轮与车架的平行度，避免出现链条偏磨、轮胎偏磨的问题。

　　设计这类零件的时候，首先要匹配对应车型后轮轴的螺纹规格，案例里适配的车型轴径对应的螺纹为细牙螺纹，细牙螺纹的自锁性能更好，适合振动工况下的紧固需求；其次要确认后摇臂安装槽的宽度，轴块的对边宽度要和安装槽的宽度做小间隙配合，间隙控制在0.1mm到0.2mm之间，既保证安装的时候可以顺利卡入，又不会因为间隙过大出现晃动。轴块的卡位凸边厚度需要和后摇臂的卡槽深度匹配，保证卡入后凸边完全贴合槽壁，承受冲击载荷的时候不会出现滑脱。

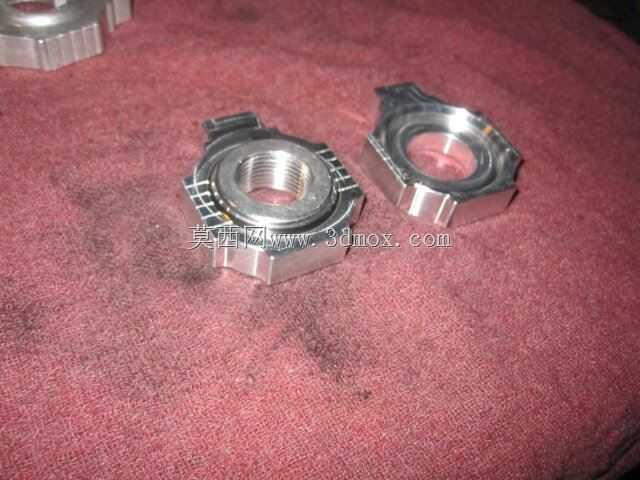

　　从结构特性来看，这类轴块采用一体式切削结构，相比传统的冲压锁紧片搭配螺母的组合，整体刚性更强，飞跳落地时的轴向冲击力可以均匀分散到整个轴块端面，不会出现锁紧片变形断裂的问题。零件的端面需要做平整处理，和后轮轴套的贴合面平面度控制在0.05mm以内，保证锁紧的时候受力均匀，不会出现局部应力集中导致的螺纹滑牙。螺纹部分的精度选择6H级，既保证和轴的配合顺畅，又不会因为螺纹间隙过大出现松旷。

　　安装边界方面，轴块的总厚度需要匹配后摇臂外侧到轴端的距离，保证锁紧后轴端不会突出轴块端面过多，避免骑行中异物磕碰轴端导致螺纹损伤，同时也不会因为厚度过大导致螺纹旋合长度不足，一般螺纹旋合长度要达到螺纹公称直径的1.2倍以上，保证足够的连接强度。轴块的外侧多边形边数选择六边或者多边结构，方便使用普通扳手或者套筒进行松紧操作，不需要专用工具，野外骑行的时候如果需要调整链条或者拆卸后轮，随车的通用工具就能完成操作。

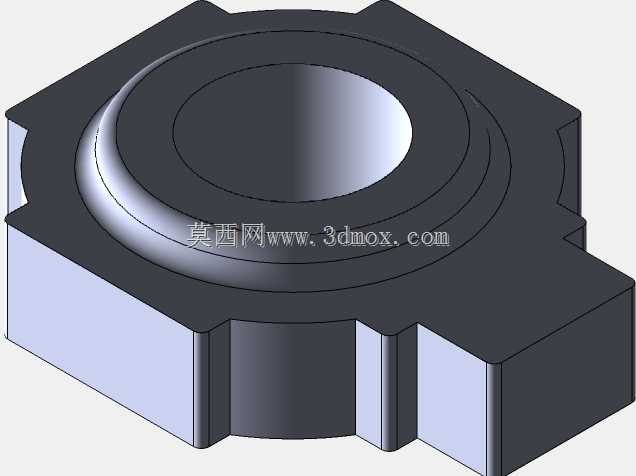

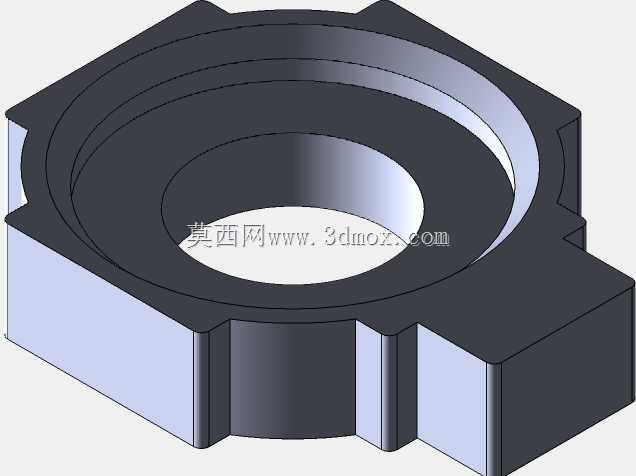

　　在逆向设计这类零件的时候，首先要测绘原有损坏零件的螺纹参数，确认螺距、公称直径的准确数值，其次要测量卡位边的尺寸、对边宽度、总厚度这些关键安装尺寸，对于磨损的位置要根据配合件的尺寸做修正，比如卡位边如果出现磨损变形，要按照后摇臂卡槽的实际尺寸恢复尺寸公差，保证安装后的配合精度。另外这类零件一般采用钢材制作，表面做镀锌或者发黑处理，提升防锈能力，应对越野骑行中泥水、雨水的腐蚀，零件的边角需要做小倒角处理，避免安装的时候划伤手或者刮坏后摇臂的漆面。

　　实际使用中，这类轴块除了后轮轴位置，部分车型的前轮轴、摇臂 pivot 轴位置也会采用类似的锁紧结构，核心作用都是在高振动、高冲击的工况下，保证轴系的固定可靠性，相比普通的螺母加止退垫圈的结构，这种一体式轴块的零件数量更少，安装步骤更简单，锁紧可靠性更高，非常适合越野摩托车这类使用工况恶劣的机动车辆。设计的时候还要注意，轴块的螺纹孔要和端面保持垂直，垂直度公差控制在0.03mm以内，否则锁紧的时候会出现轴套偏斜，导致后轮转动阻力增大，甚至出现轴承过早损坏的问题。
