越野摩托车转向减振器安装固定支架

项目分类:通用机械零部件 发布时间:2022-01-21 ID:518222
  • 越野摩托车转向减振器安装固定支架
  • 越野摩托车转向减振器安装固定支架

  在越野摩托车的转向系统改装与原厂部件替换场景中,转向减振器的安装可靠性直接决定了非铺装路面骑行时的方向稳定性,这款适配特定排量越野车型的转向减振器支架,正是为解决减振器与车架、转向柱之间的安装适配问题设计的承载类结构件。从实际使用场景来看,越野骑行过程中前轮受路面冲击会产生无规律的方向摆振,尤其是在碎石路、车辙沟、跳台落地等工况下,前轮的剧烈摆动会通过方向柱传递到车把,不仅会大幅提升骑手的控车强度,严重时还会引发方向失控的安全风险,转向减振器的作用是阻尼这类高频摆振,而支架作为减振器两端的连接载体,需要同时承担减振器工作时的反作用力、路面传递的冲击载荷,还要保证安装位置精度,避免减振器工作时出现卡滞、偏磨的问题。

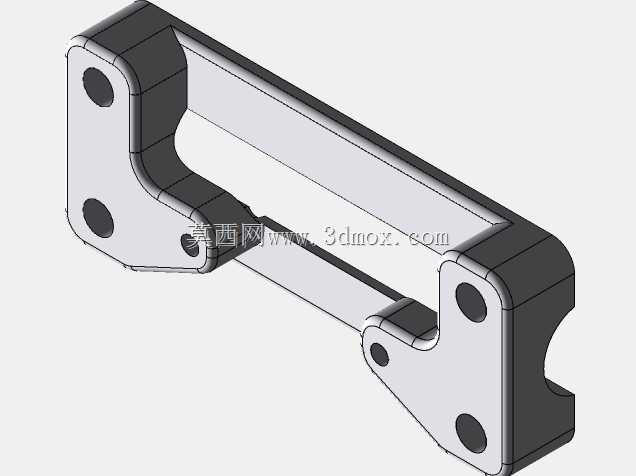

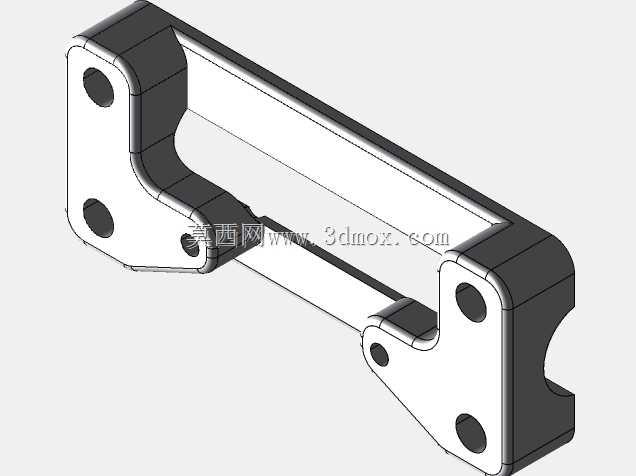

  从结构设计思路来看,这款支架采用了一体化弯折的框型承载结构,整体为长条形异形布局,两端分别设置对应安装点位:一端对应车架侧的固定位,设置了两个大直径主安装孔与一个小直径定位孔,主安装孔用于穿装高强度固定螺栓,承担主要的载荷传递,小直径定位孔用于安装时的快速对位,避免支架安装时出现角度偏差,同时也能分担部分横向剪切力,防止螺栓受剪出现松动;另一端对应转向柱侧的连接位,设置了两个大直径安装孔与一个小直径辅助孔,同时端部做了圆弧避让结构,避免转向打到最大角度时支架与周边的线束、护板、车把限位结构发生运动干涉。支架的主体连接臂采用了等强度的变截面设计,在靠近两端安装座的位置做了加厚处理,中间连接段在保证结构刚度的前提下适当做了减重挖空,既控制了零件整体重量,避免增加不必要的簧下质量,又能保证在承受冲击载荷时不会出现应力集中导致的断裂问题。

  从安装边界与尺寸适配来看,这款支架的安装孔位完全匹配对应车型的原厂安装点位,不需要对车架、转向柱进行额外的打孔、焊接改装,直接替换原厂支架或者对应改装减振器的安装需求即可,两端安装面的平面度控制在合理公差范围内,安装后减振器的两端铰接点处于同一直线,保证减振器的活塞杆运动时不会出现侧向力,延长减振器的密封件使用寿命。支架的整体外轮廓做了圆角过渡处理,没有尖锐的棱角,一方面是避免安装维护时划伤操作人员,另一方面也能减少应力集中点,提升零件的疲劳强度,在长期承受交变冲击载荷的使用场景下,不会从棱角位置萌生裂纹。

  从功能特性来看,这款支架除了承担基础的固定连接作用外,还通过结构设计保证了足够的抗扭刚度,在减振器输出最大阻尼力的时候,支架不会出现明显的形变,避免因为支架变形导致减振器的阻尼特性无法正常发挥,同时支架的安装角度经过校准,能够保证减振器在转向全行程范围内的伸缩量处于设计区间内,不会出现转向到某一角度时减振器被拉到极限行程或者顶死的情况。在实际装车测试的场景中,这款支架能够适配对应车型的 Scotts 型转向减振器安装需求,安装后车把的摆振能够被有效阻尼,在高速穿越颠簸路面时车把的抖动幅度明显降低,骑手不需要额外用力拽住车把来维持方向,大幅降低了长途越野骑行的疲劳强度,同时在车辆发生侧翻等意外情况时,支架的结构强度能够支撑减振器不被直接撞坏,减少维修更换的成本。

  在结构细节处理上,支架的所有安装孔都做了沉台或者倒角处理,避免螺栓安装时孔口的毛刺影响螺栓的贴合度,同时也能减少螺栓拧紧时对孔边的挤压应力,支架的弯折位置采用了大圆角过渡,避免冷弯折加工时出现材料内部的微裂纹,保证零件的加工质量一致性。对于三维建模与结构设计从业者来说,这类异形安装支架的建模核心在于先确定两端的安装点位坐标,再根据周边部件的运动包络线来设计中间连接臂的走向,同时要通过受力分析来调整各段的截面尺寸,在保证强度刚度的前提下尽可能优化重量,还要充分考虑实际安装时的操作空间,避免出现螺栓无法穿装、工具无法到达拧紧位置的问题,这类零件虽然结构不算复杂,但直接影响到整车的操控安全性,每一处尺寸公差、形位公差的设定都需要结合实际装车场景反复验证,不能只停留在理论建模层面。
