柴油发动机进气歧管结构设计

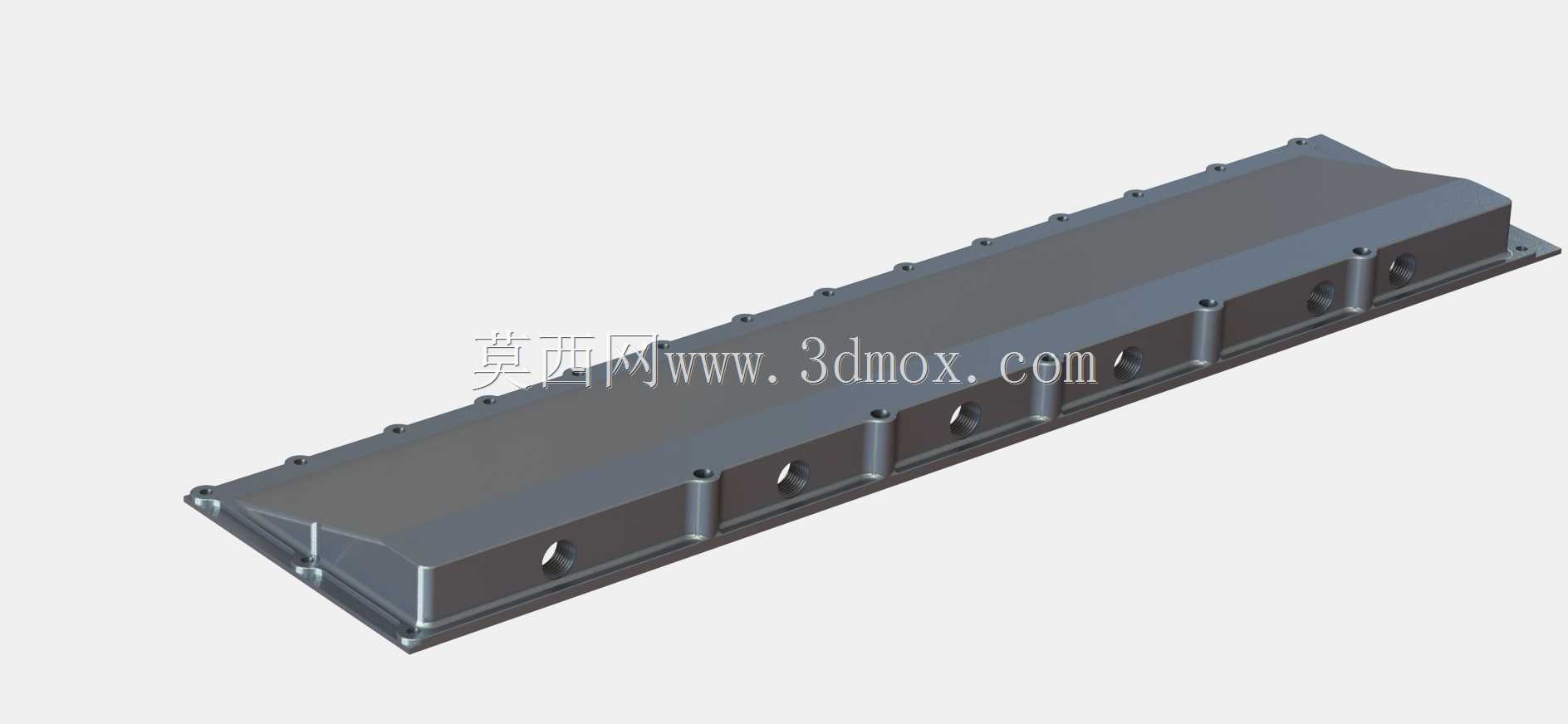

　　在商用车柴油动力总成、非道路工程机械动力单元的配套设计中，进气歧管是连接空气滤清器后稳压腔与气缸盖进气道的核心导流部件，直接决定各缸进气均匀性、充气效率，进而影响整机动力输出曲线、燃油消耗率与排放表现。这款歧管采用整体式铸铝壳体结构，适配直列六缸柴油发动机的布置需求，整体呈长条形扁平布局，沿发动机缸盖长度方向延伸，安装面与缸盖进气侧端面完全贴合，通过周圈均匀布置的螺栓孔实现压紧密封，避免进气负压状态下出现漏气导致的空燃比失准。

　　从功能设计逻辑来看，这款歧管的腔体采用等长度渐变流道设计，每个气缸对应的进气支路从主稳压腔引出时，流道截面从主腔的大截面逐步过渡到与缸盖进气道匹配的圆形接口，尽可能降低各缸进气的阻力差，避免出现远端气缸充气不足、近端气缸进气过量的问题，保证各缸工作一致性，减少怠速抖动与工况切换时的动力迟滞。歧管上集成的多个侧向接口，分别对应进气温度压力传感器安装位、曲轴箱通风废气引入口、EGR废气导入接口，无需额外加装转接管路，减少整机外围管路的布置复杂度，降低潜在的泄漏风险点。

　　在安装边界的设计考量上，这款歧管的底部安装法兰面加工有连续的密封槽，可适配耐油橡胶密封垫或者液态密封胶的密封形式，法兰面的平面度公差控制在0.1mm以内，避免压紧后出现局部间隙导致的漏气。周圈布置的螺栓孔采用跨距均匀分布的设计，螺栓拧紧时可让密封面受力均匀，不会出现局部压紧力不足或者过压导致密封垫损坏的问题。歧管的上壳体采用加强筋结构，在不增加整体壁厚的前提下提升壳体刚性，避免发动机工作过程中受振动影响出现壳体共振，同时可承受进气系统最大0.2MPa的增压压力，不会出现壳体变形开裂的问题。

　　实际装车应用场景中，这类歧管多用于排量7-12L的直列六缸柴油发动机，配套重卡、装载机、挖掘机等设备的动力系统，工作环境温度覆盖-40℃到120℃，需要耐受发动机舱内的持续振动、油污侵蚀以及温度交变带来的热胀冷缩影响。设计过程中通过流场仿真对每个支路的进气流量进行校准，将各缸进气量偏差控制在2%以内，保证不同转速、不同负荷工况下各缸的空燃比一致性，让后处理系统的工作状态更稳定，满足非道路四阶段、国六阶段的排放要求。

　　从结构细节来看，歧管两端的安装支脚额外做了加厚处理，与发动机缸盖的定位销孔配合实现装配时的快速定位，减少总装线上的装配对位时间，降低工人操作难度。主稳压腔的容积经过匹配计算，既可以缓冲进气门开闭带来的压力波动，降低进气噪声，又不会因为容积过大导致增压响应速度变慢，兼顾动力响应与NVH表现。所有接口的加工精度均满足行业通用的密封要求，传感器安装位采用标准的M14×1.5螺纹接口，可适配主流的进气压力温度传感器，无需额外定制转接件，降低配套采购成本。

　　在三维建模过程中，这类零件需要重点关注安装面的形位公差标注、流道的曲面顺滑度，避免出现锐角、台阶导致的进气阻力增大，同时要考虑铸造工艺的拔模角度、壁厚均匀性，避免生产过程中出现缩孔、浇不足等铸造缺陷。模型的装配约束完全按照实际装车的定位关系设置，可直接用于动力总成的装配干涉检查、外围管路布置校验，也可用于后续的有限元强度分析、流场仿真分析的基础模型，帮助设计人员快速完成动力系统的匹配设计工作，减少物理样机的试制次数，缩短整机开发周期。
