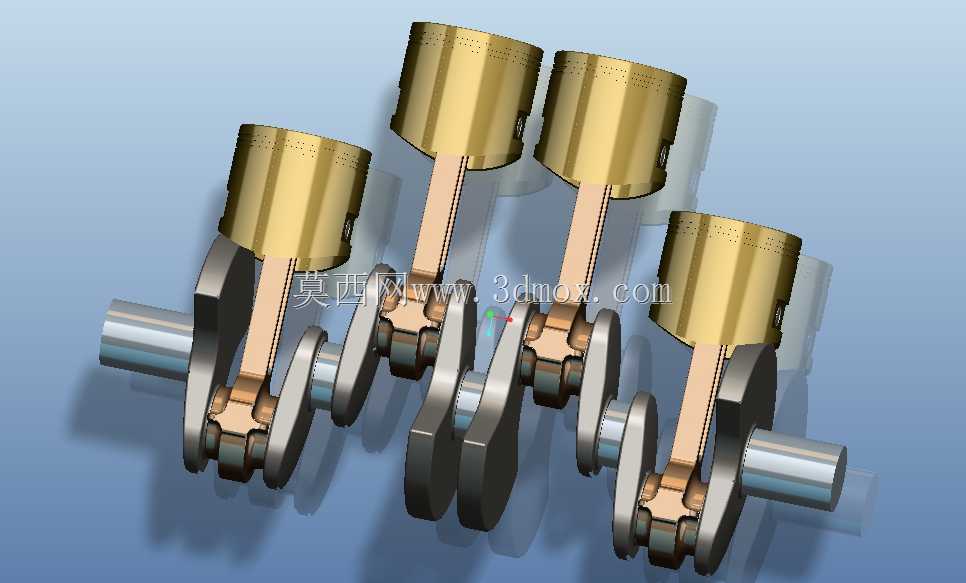

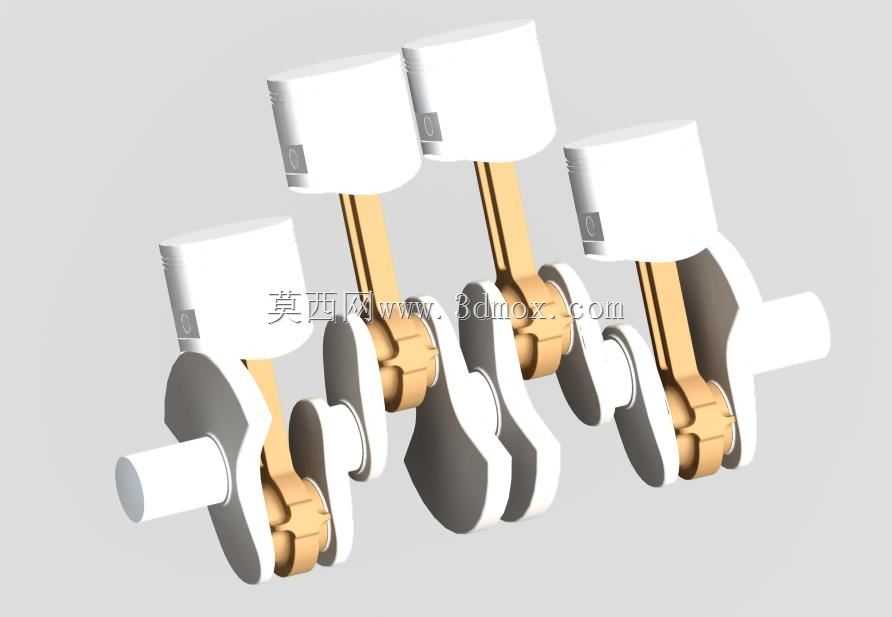

直列四缸曲柄连杆活塞组结构展示

　　这套直列四缸曲柄连杆活塞组件，是往复式内燃机实现热能向机械能转换的核心执行结构，广泛适配乘用车、轻型商用车、小型工程机械及固定动力机组的动力单元配套场景，在整机动力输出链路中承担着将燃烧做功产生的直线往复运动转化为旋转扭矩的关键职能。从结构设计逻辑来看，整套组件采用等缸心距直列排布，四个活塞沿曲轴轴向依次错开180度曲轴转角布置，能够保证四缸机做功间隔均匀，运转过程中一阶、二阶往复惯性力可通过自身结构实现部分平衡，有效降低整机运转时的振动幅值，减少配套机架的减震设计冗余。活塞部分采用铝合金材质的裙部设计，裙部预留了适配热膨胀的椭圆型线，常温下裙部横截面为短轴垂直于活塞销方向的椭圆结构，工作温度升高后可膨胀为正圆，

　　保证与气缸壁的贴合间隙处于合理区间，既避免冷启动敲缸，也能防止热态下活塞卡滞。活塞环槽位置预留了三道环的安装位，分别对应两道气环与一道油环，气环负责密封燃烧室高压燃气，油环负责刮除气缸壁多余润滑油，建模时环槽的侧隙、背隙尺寸均按照量产机型的通用配合公差设定，可直接用于后续整机装配的干涉校验。连杆部分采用工字型截面的锻钢主体结构，大小端分别通过活塞销、连杆轴瓦与活塞、曲轴连接，小端内部压装铜质衬套，可降低活塞销的转动磨损，大端采用斜切口分体式设计，配合连杆螺栓实现与曲轴连杆轴颈的紧固连接，斜切口的角度设计兼顾了连杆组件从气缸内拆装的通过性，以及大端结合面的抗剪切能力。曲轴部分采用全支撑结构设计，每个连杆轴颈两侧都设置有主轴颈，

　　通过主轴承座安装在缸体曲轴箱内，曲轴前端预留有皮带轮、正时齿轮的安装轴颈与键槽，后端预留有飞轮连接法兰与油封轴颈，各曲柄臂上集成有平衡重结构，平衡重的质心位置经过反复核算，可抵消连杆轴颈、曲柄臂旋转产生的离心力，以及活塞连杆组往复运动产生的惯性力，降低主轴承的载荷冲击。整套模型的安装边界完全适配常规直列四缸机的缸体中心距参数，活塞行程、连杆长度、曲柄半径的比例符合量产机型的通用设计范围，可用于教学演示中的曲柄连杆机构运动原理展示，也可作为新机型开发初期的结构参考，验证活塞运动到上止点、下止点时与气缸盖、曲轴箱的间隙是否合理，排查运动过程中活塞与气门、连杆与缸体之间的干涉风险。建模过程中对各部件的配合面做了精准的公差预留，

　　比如活塞销与活塞销座、连杆小端衬套的配合间隙，连杆轴瓦与曲轴连杆轴颈的配合间隙，都按照实际装配要求做了尺寸偏移，导入动力学仿真软件后可直接添加运动副约束，模拟不同转速下的组件运动状态，分析各部件的受力变化规律，为后续的强度校核、轻量化优化提供基础数模支撑。
