压缩机传动连接多槽带轮结构设计

　　在工业制冷、空气压缩、商用空调等系统的动力传递链路里，这类带轮是连接动力输出端与压缩机主轴的核心传动部件，日常工况中需要承接电机输出的扭矩，通过多楔带或者V带的摩擦啮合，将动力平稳传递到压缩机的压缩腔转子，带动活塞或者涡旋盘完成制冷剂压缩、空气增压的核心工序。不同于普通单槽带轮，这款带轮采用多道平行环槽的结构设计，环槽的截面角度、槽深都严格匹配对应型号传动带的楔角尺寸，能在相同的安装轴向空间内，大幅提升带与轮的接触摩擦面积，既可以传递更大的额定扭矩，也能避免高负载工况下传动带打滑、丢转的问题，尤其适合压缩机启动瞬间负载陡增的工作特性。

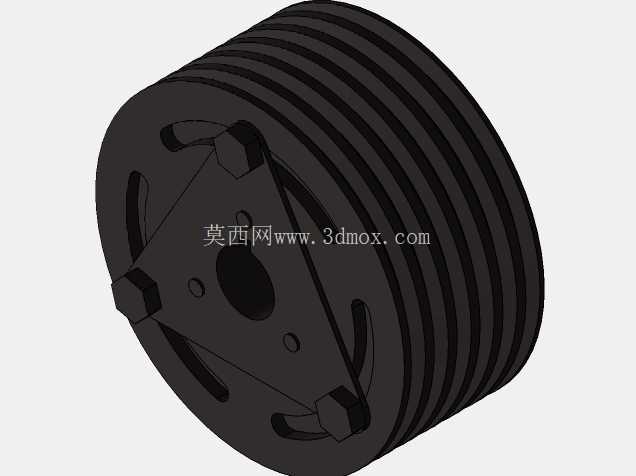

　　从结构细节来看，带轮的端面采用三角分布的安装凸台设计，三个带安装孔的凸台沿端面中心呈120度均匀排布，每个凸台都做了加厚处理，安装时可以通过螺栓直接与压缩机主轴端的连接法兰锁紧，这种三点定心的安装方式，相比传统的单孔键槽连接，能更好地抵消带轮高速旋转时的径向跳动，降低传动过程中的振动噪声，也能减少主轴轴承受到的偏载力矩，延长整套传动系统的维护周期。带轮的中心预留了贯通的轴孔，轴孔周边设计了三个均匀分布的小直径定位孔，安装时可以先通过定位销与法兰端的定位孔配合完成预定位，再锁紧安装螺栓，能有效避免装配过程中带轮与主轴的同轴度偏差，减少高速运转时的动不平衡量。

　　带轮的外圈环槽之间的筋条厚度经过反复校核，既保证了足够的结构强度，能承受传动带张紧时的径向挤压力，不会在长期张紧负载下出现槽型变形，也尽可能控制了带轮的整体重量，降低旋转惯量，减少压缩机启动时的电机冲击电流。在实际安装边界上，这类带轮的轴向宽度需要匹配压缩机安装舱的预留空间，安装时要保证带轮的槽型中心面与电机输出端带轮的中心面完全共面，偏差控制在允许范围内，否则会加剧传动带的偏磨，缩短带的使用寿命。带轮的端面还开设有三个弧形的减重槽，这些减重槽在不影响整体结构刚性的前提下，进一步降低了带轮的自重，同时也能在运转时带动周边空气流动，对主轴端的密封件起到一定的辅助散热作用，避免长期高温环境下密封件老化失效。

　　设计这类带轮时，首先要明确匹配的压缩机额定功率、最高工作转速，计算所需传递的最大扭矩，以此确定环槽的数量、槽型尺寸，再根据压缩机主轴端的法兰安装尺寸，确定端面安装凸台的位置、安装孔的直径与深度，还要做动平衡校核，保证带轮在最高工作转速下的剩余不平衡量符合行业标准，避免运转时出现异常振动。在材质选择上，这类带轮一般采用铸铁或者高强度铸铝加工，铸铁材质的耐磨性更好，适合长期连续运转的工业固定工位压缩机，铸铝材质的重量更轻，适合车用或者对重量有要求的移动压缩设备。实际应用中，这类带轮的槽面粗糙度需要控制在合理范围，过于粗糙会加剧传动带的磨损，过于光滑则会降低摩擦系数容易出现打滑，槽面的加工精度直接影响整套传动系统的传动效率与使用寿命。另外，带轮安装孔的位置度公差也有严格要求，如果三个安装孔的位置偏差过大，装配时会出现螺栓强行锁紧产生内应力，长期运转后容易出现凸台开裂的问题。在日常运维场景中，检修人员可以通过观察带轮槽面的磨损情况、端面的跳动量，判断传动系统的张紧度是否合适、带轮是否出现变形，及时调整维护，避免故障扩大影响整套压缩系统的正常运行。
